Yeni nesil mini depolama arabirimleri, M.2, mSATA nedir?
Yeni sistemlerde, anakartlarda ya da küçük bilgisayarlarda karşımıza çıkan yeni arabirimler, M.2 ve mSATA, pek bilinmeyen detaylara sahipler. Biz de bu bölümde yeni nesil arabirimlerin ne olduklarını ve nasıl kullanıldıklarını anlatıyoruz.
efsane giriş
Levent abi'li giriş de ayrı bi güzelmiş be 😀
Izleyelim bakalim.
oh bee... son zamanlarda tam lazım aradığım video... 🙂
geçen ssd incelemesinde bahsetmişlerdi fazla uzatmadan anlatılması iyi olmuş.
Bu türvideolar çok güzel oluyor. Anlatmaktansa linki paylaşıyorum güzel oluyor.

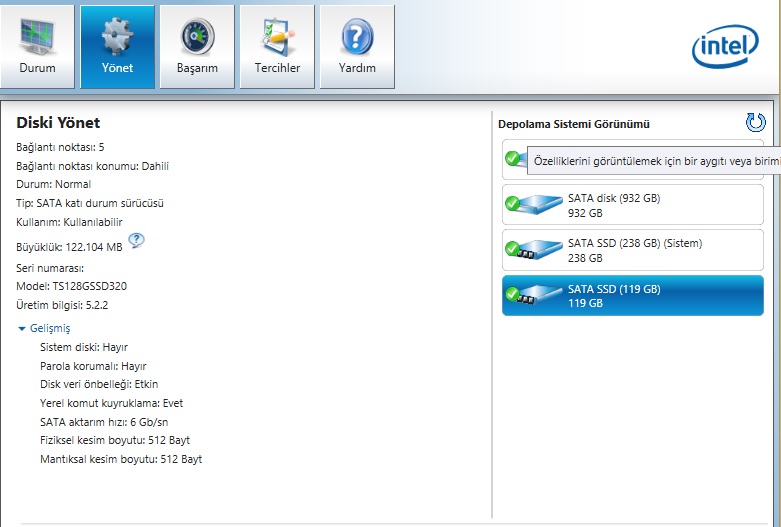

Acer V3 - 772G kullanıyorum. 2 hdd 1 msata girişi var kasada. Kullandığım ssd ile msata ssd kağıt üzerinde ve internette incelemesini yapanlarda aynı performans değerlerine sahip:
~400 mb/sn ~2,4ms
SSD 'yi 6gbps sata 3 portuna taktığımda 300 mb/sn 'de geziniyor, erişim hızı ~2,8ms oluyor.
mSata SSD 'yi msata portuna taktığımda 500 mb/sn 'de geziniyor, erişim hızı ~1,8 ms oluyor.

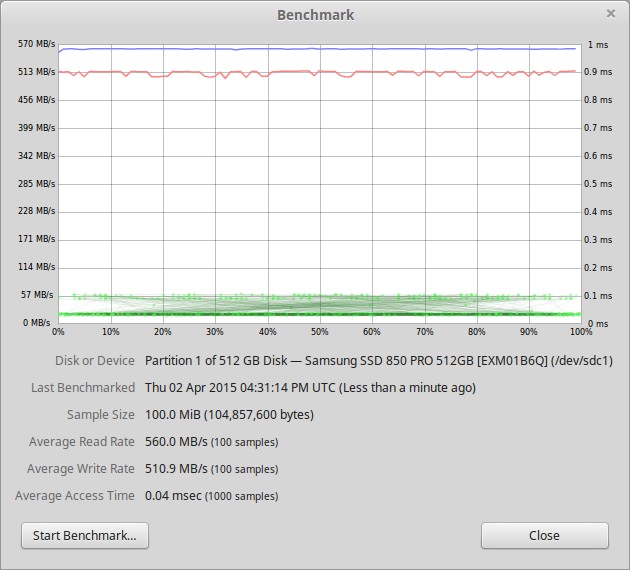

Bende de 772G var. Sata3 portuna takili Samsung 850 Pro'da aldigim degerler asagidaki resimdeki gibi.
SSD'ni Sata2 portuna takiyor olmayasin? Cunku 2 disk yuvasindan sagdaki Sata2.
Benim de aklıma gelen ilk ihtimal o oldu ama bi sıkıntı yok. Eski master/slave ayarları gibi disk bağlantı sırasında 5. olarak görünmesi mi buna sebep oluyor acaba. Cihazda boş slot kalmadı da 🙂
Sanirim senin SSD'nin max hizi 300MB/s. SSD'nin boyutu dustukce icindeki yongalar RAID gibi baglandigi icin, hizi azaliyor.
mSata ile Sata arasinda hiz farki olmamasi gerekiyor. Cunku ikisi de islemcinin High Speed IO portuna bagli.
Su resimde bizim cihazdaki portlarin nereye bagli oldugunu yazdim. Buradan bakabilirsin:
http://imgur.com/YYstmwT
Bak ondan emin değilim işte, çok zaman oldu alalı 256 gb 'liği ile arasında da çok gidip gelmiştim, üst kapasitenin sonuçları aklımda kalmış olabilir.
Tablo iyiymiş, 1-2'de mi 5-6'da mı USB 2.0 'lar, bilgin var mı?
Bu arada bende de doldu bu slotlar. Napicaz artik?
DVD surucuyu bile soktum yerine disk takmak icin. 😀
Dolar bi dusse islemciyi de degistirecegim ama dusmuyor bir turlu...
USB 2.0 portlari standart IO portlarina baglilar. Bu tabloda gorulmuyorlar.
DVD sürücü yerine bildirim ledi (mavi&yeşil&kırmızı) olan bi caddy taktığım için pişmanım ben, çoğu zaman çevrimdışı tutuyorum o diski arşiv görevi üstlendi, çevrimiçi yaptığımda pavyona dönüyor karanlıksa oda 🙂
Benim de tek şikayetim işlemci, keşke i7'li olan modeli alsaydım dedim çok kez, gtx 760m ile avuttum daha sonra kendimi tabi bir de ben alırken aralarında olan 1000 tl 'lik fiyat farkı ile.
RAM ve SSD 'lerin olduğu büyük kapağı açtım ben şimdiye kadar, kasayı sökmedim. Garantisi bitmeden çok ısınıyor diyip servise vericem, temizlerler güzelce. Eski laptop'ta işlemci anakarta lehimlenmişti, değiştirmek sıkıntıydı, bizimkilerde durum ne biliyor musun, zorlar mı?
Tabloda USB 3.0 'ı 4 tane görünce sevindim ilk başta ama farkettim ki 5-6 'da wifi bluetooth var, usb olarak görünüyorlar.
Benimkinin de isiklari cok sonuk oldugundan sikayetciyim. 😀 Aktivite oldugunda egilip bakmam gerekiyor.
Biz sansliyiz. Bizim islemciler G3 soketli. Yani degistirebiliyoruz. 🙂
Islemci icin i7-4800MQ'larin pesinde kosuyorum bakalim. Dolar dusse kistiracagim. 😀
Ekrani degistirdim bir de. 1080p yaptim ama Cin'den aldigim ekran kullanilmis cikti. Ortasinda leke var kocaman. :S Paypal ile almamistim. Geri gondermeyle de ugrasamadim.
Bir an teknolojiden zerre anlamayan ve youtube de denk gelmiş biri gibi düşündüm. Şu dinazorun dediğinden hiç bişi anlamaz ama yine dinlerdim. Herifte öyle bir anlatım var.
sonunda geldi uzun zamandır beklediğim video.
m2 den bahsetmiyorum, LP'li girişten bahsediyorum 😀
msata portuna 3g modemde takılıyor haberiniz olsun
Emin misin? Mini pci express portu olmasın o. Hani videonun başında msata ile birebir aynı bağlantı şekline sahip wifi bağlı bir port var ya, işte öyle bişey olabilir.
elimde monster abra a5 v1.1 var ve bios unda msata için ssd mi 3g modem mi takacağını seçeceğin seçenek var
@gamsizm Abi videolar 4k olmayabilir hatta 1080p olmasının da çok bi anlamı yok ancak 60fps olması daha iyi olmaz mı?
Durağan bir görüntüde 60 fps yi ne yapacaksınız? Bugün biletine 30 tl verdiğiniz hollywood filmleri 24 fps...!??
Hangi sahnede bulanıklık ve ya kaçırdığın bir görüntü oldu?Ne işine yarayacak 60fps 😀
Bakalım daha ne kadar farklı eleştiriler gelecek... Daha etkileyici eleştiri gelirse, klinik psikolog olarak neden 60fps istediğime dair detaylı bir cevap yazabilirim. 🙂
2 tane masa başında konuşan adamın videosu için en mantıksız olan 60fps 🙂 Onlar koşuyor olsalardı mantıklı olabilirdi 🙂
cık bu da olmadı Mert Ahmet Beyciğim... Bir de "Oyun değil ki bu 60fps de fark olsun" diye eleştiri de bekliyordum açıkçası ama henüz gelmedi. Hımm mesela, 30, 45 ve 60fps nin oksipital lob üzerindeki etkisi desem, Astigmatların göz tembelliği ile 60fps arasınki korelasyon desem? Ya da Barry Dainton adlı zatın Stanford Üniversitesindeki Görme eşiği ile fps artışı arasındaki ilişkiyi anlatan araştırması desem? Sanırım biraz araştırmayla yeni şeyler öğrenilebilir değil mi?
zevkler,renkler ama 1080p olmasa da olur demeyeydin iyiydi.. zar zor 1080p ye geçirttik,geri dönmesinler. 720p kalitesiz kalıyor bu çok açık. evet eskiden teknoseyir in 720p videoları diğer sitelerin videolarına göre çok iyiydi ama artık geride... 720p ben beğenmiyorum. 720p beniz mazot parama yeter mi bilmiyorum yani 😀
soru, daha iyi olmaz mı ? ise evet daha iyi olur, ama imkan meselesi, öncelik sırasına koyunca ondan daha evvel yapılacak bir sürü bekleyen işleri vardır muhakkak. ayrıca kota gitmesin diye mecbur 240p pixel savaşları izleyen adamların ülkesinde görme eşiği ile fps artışı arasındaki ilişkinin pek sorun olacagını sanmıyorum.
3 tane 60 fps kameranın maliyeti biraz yüksek 🙂 Şu an gerekli ya da öncelikli değil. fps algısı kişiden kişiye değişiyor herhalde. Ben LCD TV'lerde fps artışı sağlayan özelliği kapatırım ilk. Belgesel gibi izlemeyi sevmiyorum filmleri.
3 Mbit download hızının olduğu bir ülkede 60 fps lüks bir şey. hem download edene külfet hem upload edene
Sevgili Erdinç, @gamsizm Bey ile birlikte beklediğim eleştiriyi yapmış bulunuyorsun tebrik ederim 🙂 Maliyet ve Estetik... Teşekkür ediyor ve gidiyorum 🙂
128GB M.2 SSD'li, 1TB HDD'li normal dizustu urunleri gorecegimiz gunu iple cekiyorum! Ha var su anda demeyin, tabii ki var ama, inanilmaz pahali, o acayip oyun dizustlerinde goruyoruz, ki onlar da raidli filan oluyor, fiyat artiyor... Bana ne raidden kardesim. GB/sn aktarim her halukarda baba SATA SSD'lerden cok iyi, eli yuzu duzgun, tek basina calisan dusuk kapasiteli bir M.2 SSD calistirsin sistemi, dosyalar da HDD'de, ohh degmeyin keyfime!
1800 tl civarı bazı bilgisayarlar msata ve m.2 slotları boş olarak satılıyor şu anda, doğal olarak hiçbir reklam içinde/kutu üstünde yazmıyor. notebookcheck.com 'da belirtiliyor ama ayrıntılı şekilde haberiniz olsun.
@kurabi Bunu bilmiyordum hocam, sagolun! 🙂
Benim anakartımın spesifikasyonlarında şöyle yazıyor:
1 x M.2 Socket 3, , with M Key, type 2260/2280 storage devices support (PCIE mode)
şimdi bu ne oluyor?
m2 pciex oluyor, anlamak çok zor galiba????
@denizetkin 22mm genişliğinde 60mm veya 80mm uzunluğunda m2 'lerin takılabildiği bir port sizinki, tek çentikli olanlardan (vidyonun ortasında bi yerde resim çıkıyor ya oradaki M anahtarı olanlardan)
@denizetkin
An M.2 SSD with the M-key edge connector can support SATA and/or PCIe protocol depending on your device, and can support up to PCIe x4 performance (2000MB/s) on the PCIe bus, provided that the host system also supports x4
@denizetkin Son olarak socket 3 açıklaması da şu şekilde:
Socket 1 is designed for Wi-Fi, Bluetooth®, NFC and WI Gig
Socket 2 is designed for WWAN, SSD (caching), and GNSS
Socket 3 is designed for SSDs (both SATA and PCIe, up to x4 performance)
@kurabi tşk ederim.
PCI Express tipinde M.2 SSD kullanabilirsiniz. SATA tipinde M.2 SSD'ler çalışmaz.
pci-e'den taktığımız diskleri sistem boot etmek için görecek mi?
chipset ne?
@enigmasi BIOS ile alakali bir durum bu. BIOS desteklemiyorsa boot etmez.
x chipsetten sonrası gibi bir olay yok mu?
işte onu soruyorum, hangisinden önce boot etmez 🙂
onların üzerinde zaten sata kontrolcüsü var, ben pci-e üzerinden takılmasını soruyorum
valla benim hiç kafam karışmadı. umarım lp bu heyheyli haliyle yorumlarken hem kendi hem de izleyenlerin kafasını karıştırmaz. zira karışacak bir durum abartıldığı kadar yok..
İşte bu ya TeknoSeyir bu 😀
Dondurma gibi nefis olmuş ellerinize sağlık 🙂
benim laptopta da böyle giriş var amma manueli olmadıgı için ne işe yaradıgını öğrenemiğyorum sağolsun üretici cevapta vermedi.
M Key bağlantısına benziyor. (5. 'den sonra çentik var)
Uzunluk olarak da tek şeçeneği var sadece
bunu bir program vasıtası ile net olarak öğrenmem mümkün mü? @kurabi
aida64 veya cpuZ ile anakart üreticisi ve modelini görebilirsin sadece geri kalan kendi araştırman olacak
http://teknoseyir.com/yeni-nesil-mini-depolama-arabirimleri-m-2-msata-nedir#comment-1557652

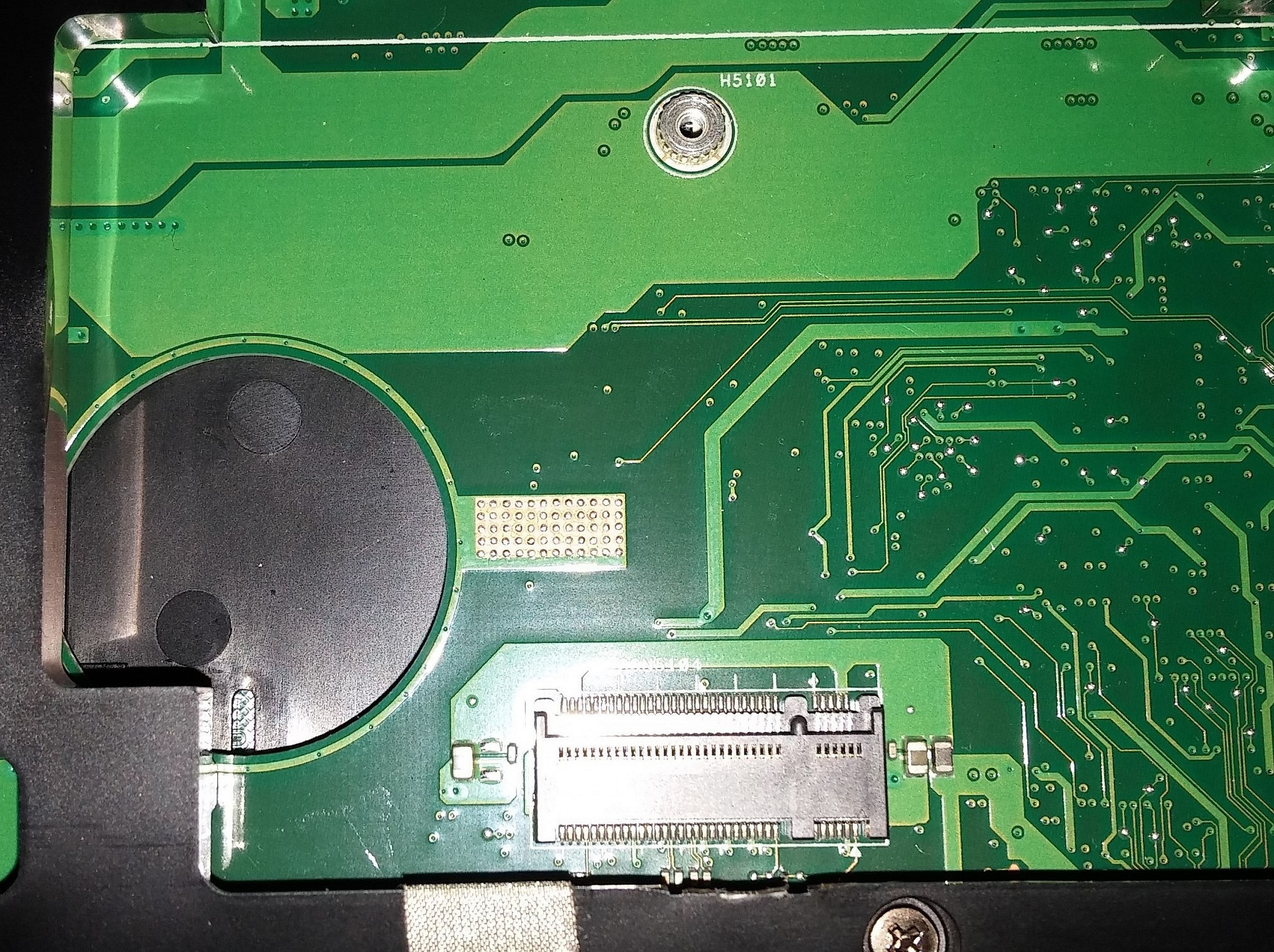

fotoğraftan tam anlaşılmıyor aslında, bu yoruma eklediğim fotoğrafa bakıp belirleyebilirsin. Soket kısmına bakıp karşılaştırmak gerek 6/5 mi 5/4 mü çentik öncesi :S
pcie kontrolcülü olsa gerek
M2 ssd, adaptörle pci-e x16 slotuna takılsa çalışır mı?
x16 'ya doğru adaptörü bulup 4 tane m2 bile takılıp çalıştırılabilir.
raid olarak düşündüm ama mümkün olmayabilir belki de, destekli sallamadım.
Ağ kartı, ekran kartı, ses kartı vs. çalışıyorsa m2 ssd 'lerin de çalışması lazım diye düşünüyorum.
PCI-E x1 card will go in a x1, x4 or x16 slot.
PCI-E x4 card will go in a x4 or x16 slot.
PCI-E x16 card will only go in a x16 slot.
B key 'e sahip olması lazım ama. @venator
Çalışır
Birde Asrock'ın ultra m.2'si var.
http://www.kitguru.net/components/motherboard/anton-shilov/asrock-doubles-bandwidth-of-m-2-ssds-with-ultra-m-2-but-there-is-a-catch/
M.2 ve mSATA'nın benzerlikleri ve farklılıkları, piyasa durumu,kullanılabilirlik, bulunduğu cihaz portföyü hakkında dikkat edilecek kısımları güzel anlatılmış.Emeğinize sağlık.
bence, yetersiz ve eksik bir inceleme cünkü madem bu konuyu aciklamak incelemek istemissiniz neden bir m2 slot lu z97 atx anakarti yok incelemede gitmisler dandik bir intel in el kadar kutusunu örnek secmisler bravo yani
Mini arabirimler, özellikle mSATA, NUC gibi yer sorunu olan sistemler için üretiliyor. Z97'ye takmanın bir anlamı olmayacaktır. Normal anakartlarda zaten PCIe çözümlerle özel slot olmadan herkes M.2 SSD kullanabilir.
Dönüştürücü pciex4 olsa bile x16 ve ya x8 her hangi bir slotuna takıldıktan sonra da çalışacağından bu videoda bahsetmemişsiniz geçen videoda geçiyordu.Hatta arkası açık x1 slotuna bile takılabilir ama x1 hızında çalışır demiştiniz.Belki birinin işine yarayabilir diye tekrarlamak istedim.
PCI kart için kontrolcü hızı etkilemiyor falan dendide daha önceki videolarda AMD çip setli anakartların USB ve Sata hızları Intel kadar hızlı değil gibilerinden denmişti. Aynısı bunda da geçerli mi? İki platformda da test yapılıp önümüze konsa daha iyi olurdu.
Ayrıca benim gibi 5-6 senelik PCsi olanlar ( AMD 790 FX çip set ) acaba PCI karttan alıp SSD kullanabilir mi? Boot yapar mı eski ana kartlar?
@gamsizm
LP ağzına sağlık
güzel bir anlatım olmuş, Benimde msi 970A-G46 AMD 970 chipsetli sistemim var ikinci pciex 16x slotu ekran kartı takılı iken pciex x8 hızında çalışıyor bunu kingston hyperX'teki adaptörün iki m.2 slotlu olanından taksam ve iki m.2 sata ssd kullanabilirmiyim
Teorik olarak EVET ama. o zaman devreye biosunuzun kabiliyeti girer. Yani; IRQ denilen bir kesme işlemi vardır ve bu kesme işlemi bir bios için adresleme görevi görür (adresleme tam bir açıklama değil ama anlatabilmeyi kolaylaştırmak için kullandım) ve bunun da bir sınırı vardır. Yani, eğer anakart üreticniz bunu düşünmüş ise olur, Tahminimce de düşünmüştür. çünkü o slotlar var ise adreslidir. Bence sıkıntı şuradan çıkar; teknoloj, yeni sayıldığı için tüm senaryolar denenmedi, anakart üreticileri problemleri daha görmedi bu yüzden firmware taraflı sıkıntılar yaşanacağını düşünüyorum şahsen..
M.2'yi bu şekilde piyasaya sürenlerin ruh halini merak ediyorum gerçekten. Her bağlantıya M.2 demektense bunları M.2a, M.2b... diye ayırsalar olmaz mıymış? Yurdumun "tak abi her şeyle çalışır bu" kafasındaki "uzman" satıcılar yüzünden çok kişinin canı yanacak. Forumlarda bol bol uyumsuzluk ve iade konularını göreceğiz. Geçmiş olsun.
levent abiden süper giriş 🙂
Annemin LP'nin teknik konuşması üzerine bana olan tepkisi "Oğlum yüksek lisansı bitirmemişmiydin sen?" 🙂
levent abi sen nerelerdesin cok özledik valla
abi tamda cevabını aradığım bir konuya parmak basmışın ama hala tam emin değilim msi z97 gameing 3 anakart için hangi m2 ssd almam gerekiyor benim ki b anahtar yada m anahtar bağlantısına sahip bunlar bir birine uymlumudur ve türkiyeye geldiler mi bir bakarsan sevinirim
45 dakikanın altında içerik görmek istemiyorum
Anladiğım kadarıyla eskiden kontrolcü ve bunun girişi birken şimdi ayırmışlar. M2 girişi ve bunun kontrolcüsü ve her hangi bir USB, SATA vs olabilr.
Bunları donanım üzerinden açıklayabilir misiniz? Yani M2 donanımı şudur, kontrolcü denen şey budur şeklinde doğrudan donanımı da göstererek. İlk defa bir videoda kafam karıştı 🙂
http://www.gigabyte.us/products/product-page.aspx?pid=4966#ov bendeki anakart bu m2 soket var bu yeni nesil hyperx üst performans ssd leri destekliyor mu yani sata 3 deki 6 gbit den daha fazlasına m2 sata üst seviye bir ürün taksak performans ne olur ?

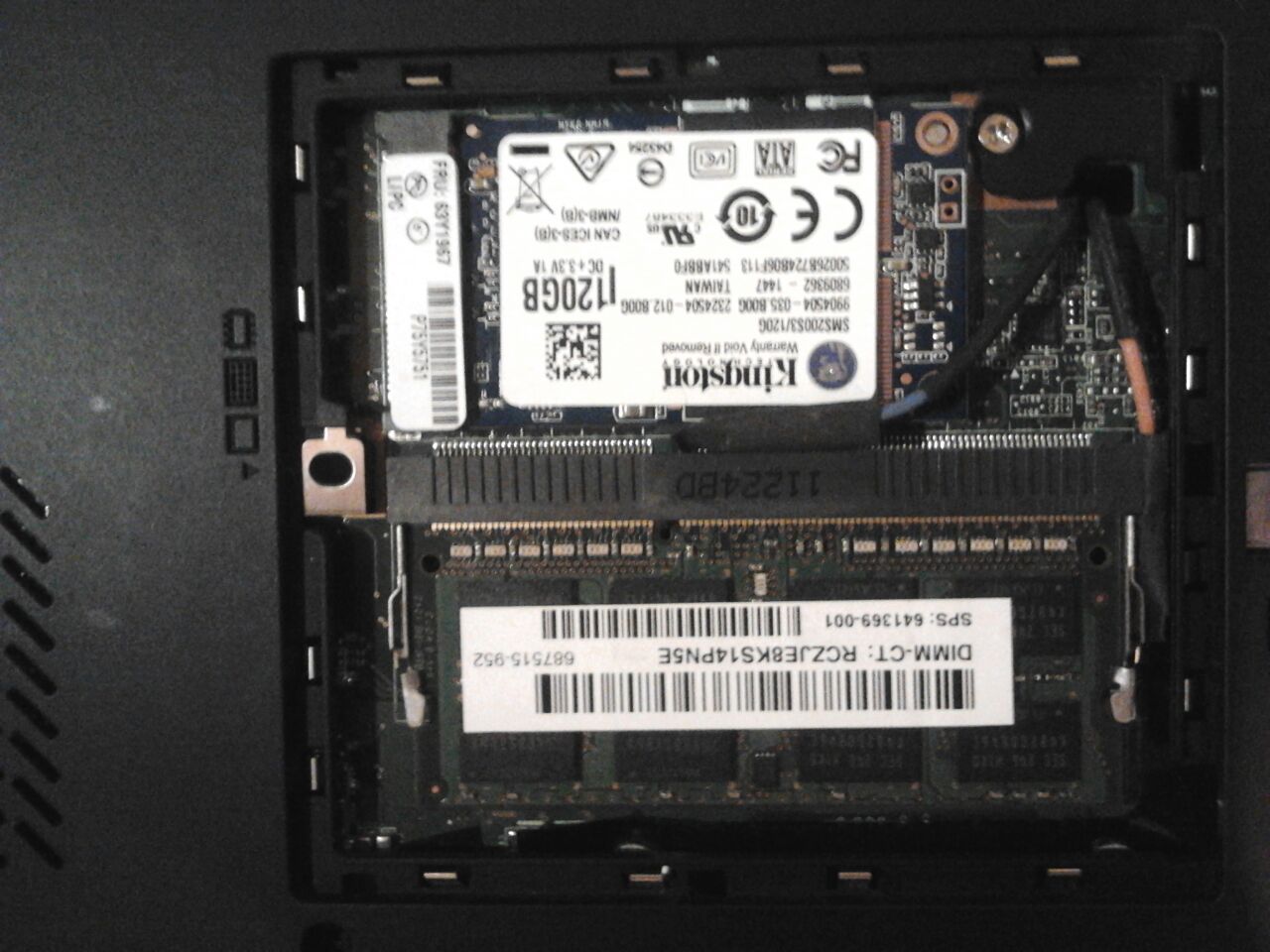

Merhaba,5-6 ay önce Thinkpad T420 bilgisayarıma msata aldım. Resimde görünümünü görüyorsunuz. İmkanınız varsa alın, dizüstü bilgisayarlarınıza pişman olmasınız hem de mekanik kısmını depolama olarak kullanabilirsiniz.
arkadaslar, m2 zem 2 gecin bunlari hem tuzlu hem cok kafa karistirici ,alin bir 2 sdd yapin raid0 ucun benim gibi 4 de bir fiyatina
m2 diskler şu an pahalı evet, ama yavaş yavaş fiyatları daha makul seviyeye gelecektir.
Raid hep problemli bir iştir.
@direnmekte HM86 'da m2 için slot yok. msata almalısın, 1. seçenekteki. Kingfast 'i Türkiye 'ye getirmeye devam ediyorsa ithalatçısı veya uzun sürede gelmesi sorun değilse Kingfast 'in f8m ve f9m modellerini öneririm.
ide data kullanıyoruz fakirliğin gözü kör olsun
msata 3gb/s
https://www.youtube.com/watch?v=VJ0X91J2cL4
Modladığım Asus z87 plus anakartım var. pcie x16 m2 adaptör alsam. Ve Adata sx8200 pro gen3 x4 nvme m2 ssd alsam. Anakartta x4 slotu yok ama x16 ya takacağım adaptör ile çalışır mı. Adata M2 ssd x4 den veriyi veriyor. Yanlışmıyım acaba
Aldığım adaptör resimdeki ama x4 slotu sağda olması gerekmiyor mu. Yoksa x16 slotundaki herhangi bir sıralamadan 11+21 pin alınca çalışıyor mu acaba.
merhabalar acil yardım bekliyorum ASUS PRİME B350 M-A ana kart özelliklerim aşağıdaki gibidir
1 x M.2 Soket 3, M Key ile Tip 2242/2260/2280/22110 depolama aygıtı desteği (SATA ve PCIE 3.0 x 4 modu)*2
AMD Ryzen™ İşlemciler :
Raid Desteği 10, 0, 1
AMD B350 çipset :
Gri, 4 x SATA 6Gb/s port(lar),
1 x M.2 Soket 3, M Key ile Tip 2242/2260/2280/22110 depolama aygıtı desteği (SATA ve PCIE 3.0 x 2 modu)*3
AMD 7. Nci Nesil A-serisi/ Athlon™ İşlemciler :
Gri, 2 x SATA 6Gb/s port(lar),
AMD Ryzen™ / 7.nci Nesil A serisi / Athlon™ İşlemciler :
ACABA TOSHIBA OCZ RC100 240GB SSD BU ANAKARTA UYARMI LÜTFEN YARDIM EDİN
Bağırmasan çoktan cevap almıştın ...
