T.VST29.03 TV KIT DIY Notebook Panelini TV'ye dönüştürmek
Mod çalışmalarımız devam ediyor.
GÜNCELLEME: Fat32 formatında USB 2.0 bir flash hazırlayın. https://drive.google.com/file/d/0BxSj_zgPes0yLVE5cGFGR0pKbjA/view
Buradaki 400mb'lık panel FW'lerini indirin. Panelinizin kodunu ve çözünürlüğünü öğrenin. Panelinizle birebir uyan koda ait FW'yi veya aynı çözünürlüğe ait FW'yi (BIN uzantılı ISO kalıbında) flash'a atın. Anakartın adaptörünü sökün, anakartta güç yokken USB'ye flash'ı takın. Sonra adaptörü takıp güç verin. Kumanda sensörünün led'i yanıp sönmeye başlayacak. Işık sabitlenince panel açılacak. Görüntü hala sorunluysa kumandadan menü tuşuna basıp 1147 tuşlayın, net görüntü alana kadar renk modlarını deneyin. Olmazsa aynı çözünürlüğe sahip diğer fw'leri flash'a atıp ilk başta saydığım işlemleri tekrar edin.
Benim güncel favori satıcım burada: https://tr.aliexpress.com/item/free-shipping-V59-Universal-LCD-TV-Controller-Driver-Board-PC-VGA-HDMI-USB-Interface-7-key/32619651621.html?spm=2114.13010708.0.0.FVBUgc
Sonunda bir video çekerek Notebook panelini TV'ye nasıl dönüştüreceğinizi kısa bir video ile sizlerle buluşturmayı başardım. Olayın iki aşaması var. Birincisi doğru ürünü en uygun fiyatla, güvenilir bir satıcıdan satın almak. İkincisi ise montajını basitçe tamamlayıp keyfinize bakmak.
Bağlantılar:
VGA
HDMI
USB
12V 2A Adaptör
Speaker (Anten girişinin üstündeki 4 pin soket, herhangi bir elektronikçiden alınacak dahili spekaer bağlamanızı sağlıyor. Bunu yaptıktan sonra HDMI ile görüntü aktardığınızda bu speaker'lardan ses almanız mümkün) Buna karşın ses entegresi fazla ısındığı için dahili hoparlör kullanmak sorun yaratıyor.
Kulaklık + Hoparlör
TV Ses
Anten

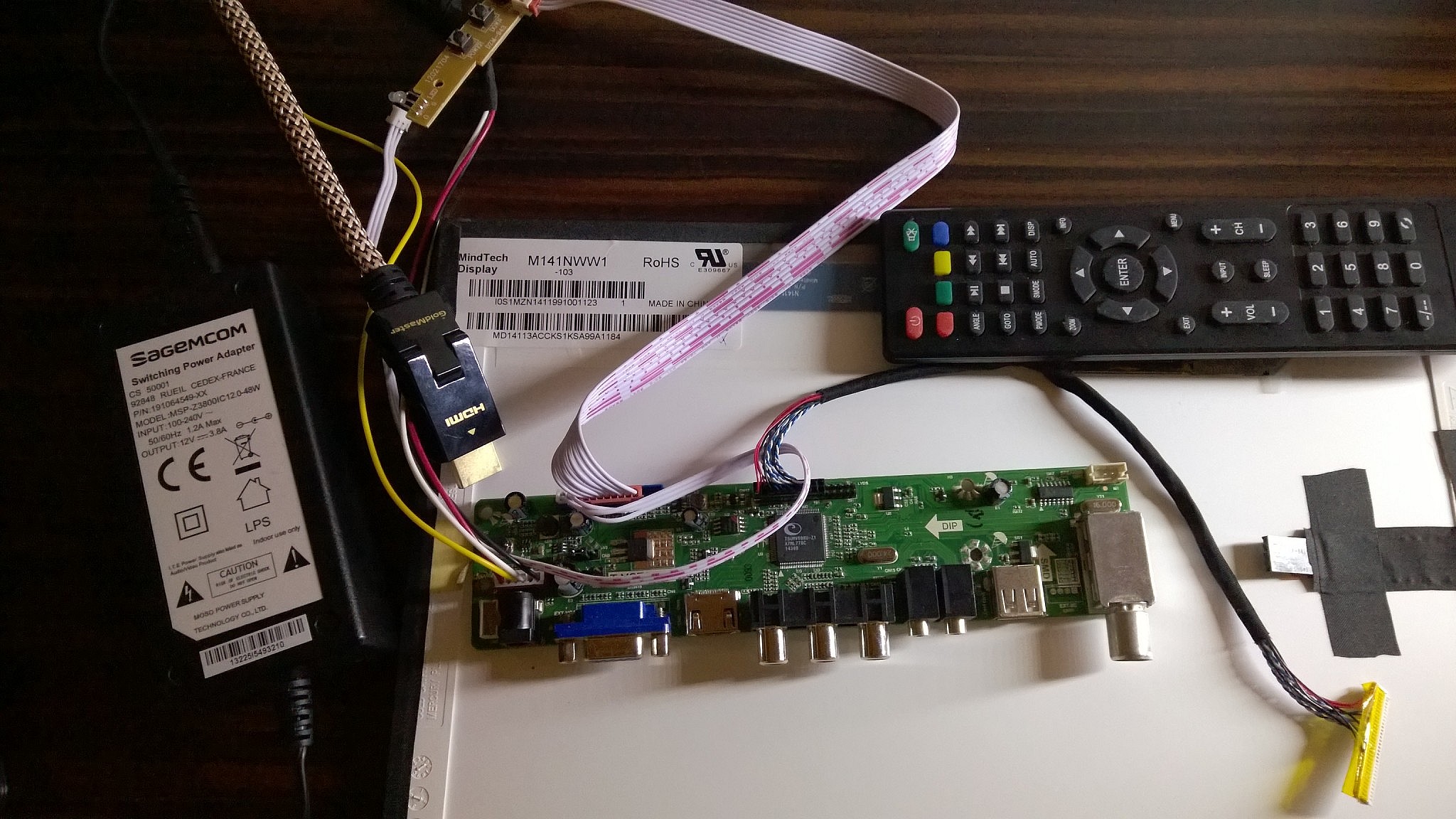

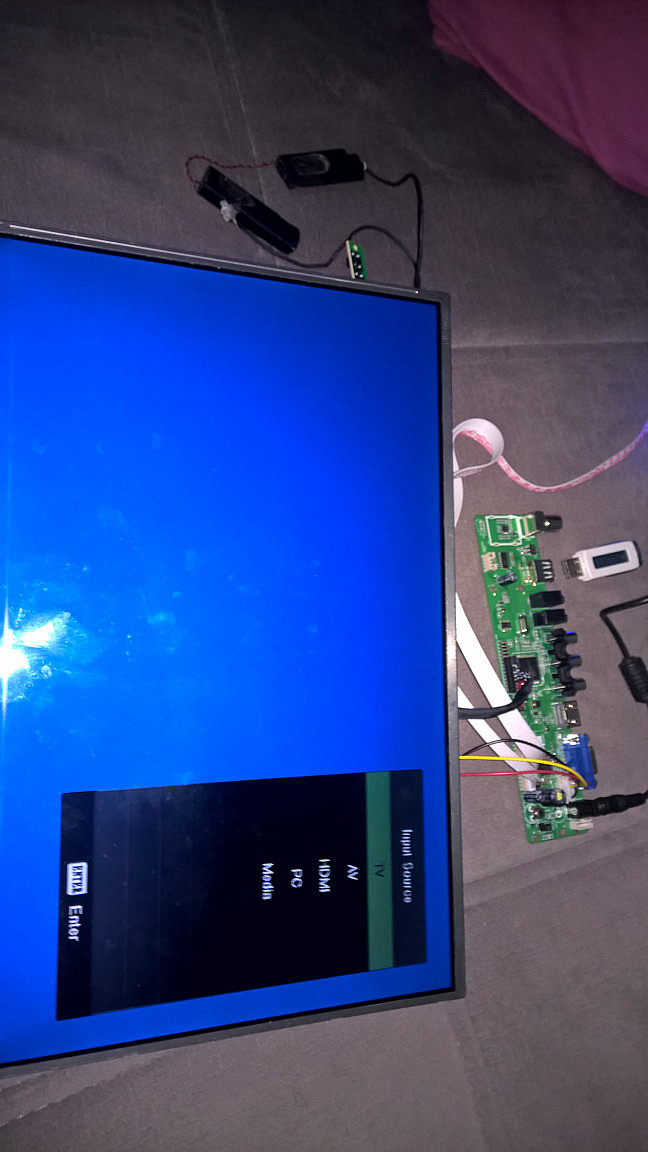

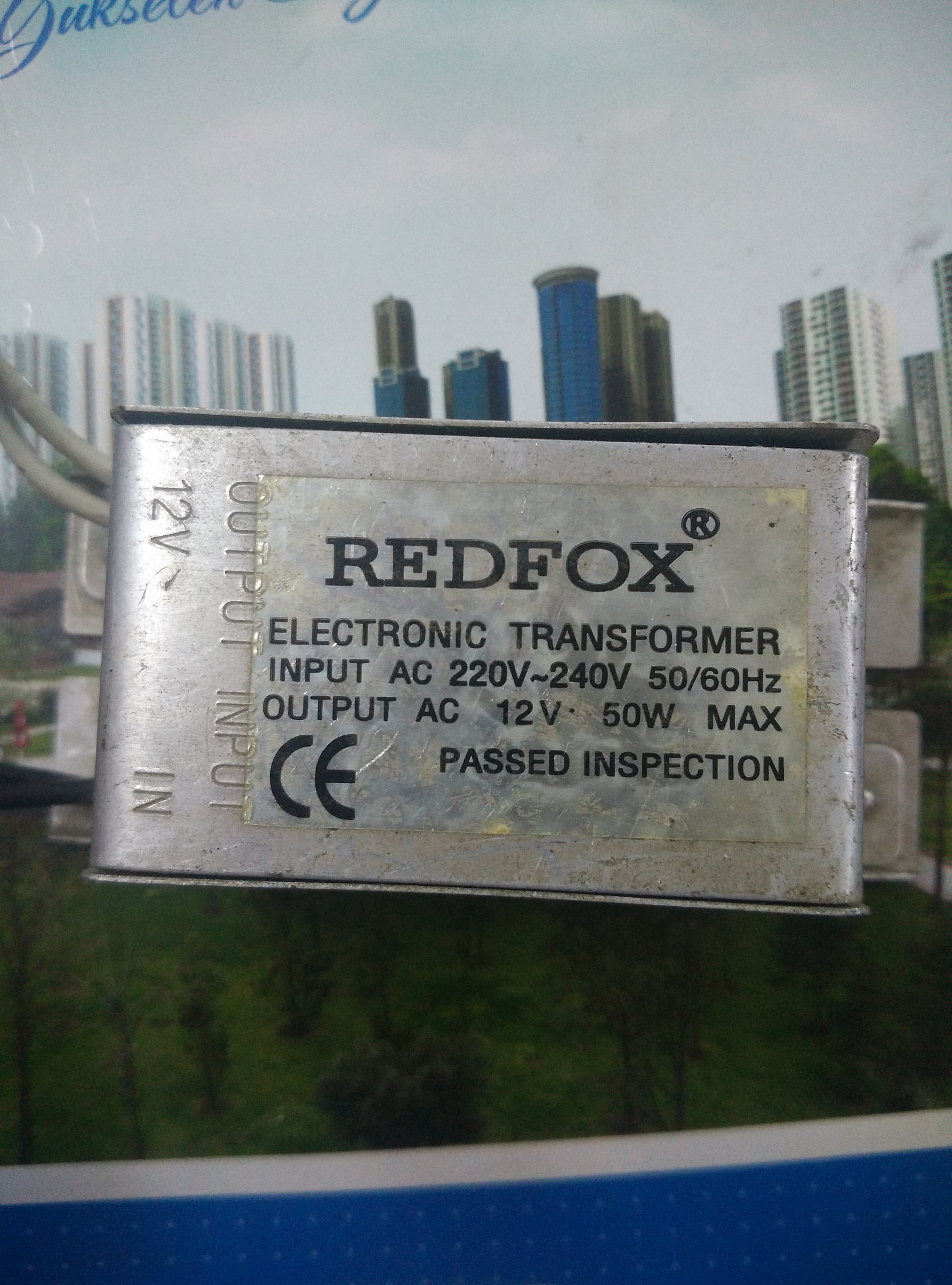

Kit ile ilgili ilk montaj denememde, 2.5TL'ye satılan dandik bir adaptör yüzünden inventer'i yakmıştım. Anakart voltaj korumasına sahip ancak inventer de bu iddiaya sahip olmasına rağmen, + - ayarlı olan ucuz adaptör tarafından bozuldu. Ben de bunun üzerine http://www.aliexpress.com/item/10-28V-Wide-voltage-single-sips-of-high-pressure-AVT1028A-Single-small-mouth-of-general-high/32249773796.html universal - her tek floresanlı paneli tetiklemek için kullanılabilen linkteki inventer'lardan iki tane aldım. Dedim ki ne olur ne olmaz, elimin altında bulunsun. Çünkü voltaj oynamalarında anakartın bozulma ihtimali çok düşük ancak inventer bu konuda daha hassas. Elektronikçilerde de bulunabiliyor ama benim tecrübelerim en ucuz 25 TL civarında oldukları. Bu arada Doris bana gönderdiği ikinci kitte bu inventer'dan 1 ve bu linkteki inventer'dan http://www.aliexpress.com/item/Universal-CCFL-Inverter-LCD-Monitor-Inverter-Board-10-28V-4-Lamp-for-15-22-Widescreen-090724/527844105.html bir tane daha eklemişti. Yani mağazanın yaptığı kıyak çok ciddi idi 🙂
Üstüne benim aldığım 3 adet inventer'ı da eklersek elimde fazladan 5 inventer var. Elektronikçilere satsam yaptığım masrafı çıkaracağım neredeyse... Dikkat edeceğiniz tek unsur alacağınız adaptörün düzgün bir şey olmasına dikkat etmek. Adaptör kitle gelmiyor. onu da ekletebilmeniz için daha kapsamlı bir ürün linki bulmanız lazım. Ben adaptör işini eldeki atıl notebook adaptörlerinden biriyle hallettim. Ayrıca 2 adaptör daha aldım ki diğer panellerde de kullanabileyim diye...
Lafı daha fazla uzatmadan bu ürün, çöpe gitmek üzere olan notebook için muazzam faydalı bir kit. ben 7 yıllık Core 2 notebook'tan bir adet harici disk bir adet de harici optik sürücü elde etmiş oldum.
Eskimiş teknoloji çöpe gidince içim cız ediyor. Bunun yerine hem hobi edinip merak gidermek hem de o eskimiş üründen farklı bir alanda başka bir performans elde etmek çok çekici geliyor.
Söylemeyi unuttum. Inventer hem yüksek voltaj hem de ısı ürettiği için plastik bir koruyucu içinde gelir. Bendeniz ilk inventer'i yaktıktan sonra kılıfı da söküp tekrar çalıştırmak için uğraştığımda, tam da göbeğinden tuttuğum iki parmağımın uçlarını yarı pişmiş hale getirdim. Aman dikkat 🙂
Ayrıca daha önce paylaşmış olduğum kasa modifikasyonunun yanına, ahşap çerçeveli panel modifikasyonunu da ekleyip burada paylaşacağım. Ayrıca kızım da mod ekibine sonraki videolarda görsel olarak dahil olmak için can atıyor 🙂
Maşallah hocam.Allah nazarlardan saklasın kızınızı.Bu arada bende tam böyle birşeyler arıyordum ama benim merakım aslında şu 3 tane paneli yanyana koyup çerçevesiz bir deneyimi yaşatabilir mi bize?
@yabancakali sıfır çerçeveye çok yakın bir deneyim sunuyor. Bunu cevaplamak için neden iki ay bekledim bilmiyorum. Çok pardon.
Eski bir laptop var panelin sol menteşeleri koptu. Alt kısmı tvye bağlanıp media player, paneli de mutfakta tv olmayı bekliyor 🙂 Eşim kıyamayıp hala kullandığı için yapamıyorum.
Ona konuyu yavaş yavaş anlatmak lazım. "Hastamızın beyin ölümü gerçekleşmiş, şu an onu bu bedende yaşatmaya devam etmemiz hem ona hem de bize eziyet, gel organlarını bağışlayıp başka bedenlere hayat verelim. Bak göreceksin dünyanın en ince televizyonlarından birine sahip bile olabilirsin..." 🙂
yeni bir ultrabook, notebook belki chromebook sorunları çözecek 😀
@pauselife I ıh... macbook. Benim hatunun sorunları macbook air 13 ile çözülmüştü 🙁
macbook almak acıtmış olmalı 🙁 maddi ve fiziksel 😀 @gerginix
@pauselife
ASlında başta öyleydi ama sonra eğer ultrabook ince ise bu ne deyiverdim. Bence o platformda Mac tek geçilir. Hiç maceraya gerek yok. Zaten windows platformunun fiyatları da Mac ile aynı. Tavsiye ediyorum Mac alınmasını.
Fotolar iyiymiş 🙂
Çocukların kafalarını karıştırma, beyinlerini gıdıklama. Henüz bize hazır değiller. 😀
Onları kazanmalıyız. Onları sürüden ayırmalıyız. Sürü uçurumun kenarına yol alırken, çobana inat, kokusu hoş gelen otlağa sapmalıyız 🙂
Yav bizim otlağın kokusu da hoş değil. Taşlı otlak bizimkisi, yürümesi zor.
bu adamın yaşadığı onca şeyleri öğrenince böyle birine dönüşmesine hayretle bakmaya devam ediyorum 😀 seviyorum seni Umut REİS
@lawnmower @mckhan
Kırım savaşından bugüne hayatta kalmak zordu ama başardık 🙂 ayrıca bizim otlak otundan değil de huysuz tekelerden zor gelmesin 😀
Doris 15 günlük Çin tatili yüzünden dükkanlarının bu süre içinde kapalı kalacağını söyledi. Yani konu Çin'den bir şeyler almaksa siparişlerinizi birkaç gün içinde verin yoksa bekleme süresi oldukça uzayacak.
Vga cikisli monitoru televizyona nasil cevirebilirim bunun icin ne gibi donusturuculer kullanabilirim tabii anasi danasini gecmemeli 🙂
@mutalyus
Paneli kasadan söküp, kodunu öğrenerek bu kiti sipariş etmek yetiyor. Tabii satıcı panel için uygun LVDS kablosunu ve uygun inventer'i kit ile kargolayacak. + ücreti yok. Ancak paneli monitör kasasına tekrar koyarken, sökülen anakartın yerine bu kit birebir uymaz. Bunun için biraz modifikasyona ihtiyaç duyulacaktır. Yani incelemede eksik bilgi vermişim, bu kit sadece notebook panelleri için değil, desktop monitör panelleri için de işe yarıyor. Ancak panel çıplak kalacaksa yanında plastik panel standı da ısmarlanaibilir. Hiç bir şekilde astarı pahalı çıkmaz. Tek dert, paneli bu kit ile birlikte kasaya birebir uyduramamak.
hocam ellerine sağlık, çok güzel bir çalışma olmuş. Bendede bir toshiba marka pc nin ekranı vardı ve kara kara düşünüyorudm fpv de nasıl kullanırım diye sayenizde artık ekran atıl kalmayacak bu konuda çok teşekkür ederim. Sizin önerdiğiniz gibi sizin konuştuğunuz şirkete mail attım, resim attım bakalım umarım ellerinde benim ekrana uygun board vardır.
@mrt_akkya Rica ederim. Çok basit ama akla gelmesi, birinden görmeden pek mümkün olamayan bir mevzu. Ben de aliexpress'te avare avare dolanırken link linki açtı, görünce de "Ha bu ne ki" diye bakınca olan oldu. Bu arada ille de TV olmasına gerek yok. Yani panel için sadece monitör özelliği sağlayacak kit almak da mümkün.
Aklıma gelmişken genel bir bilgilendirme de yapayım. Bu haftaki gündemi dinlerken "Notebook panelleri için gsync zaten mevcut" bilgisinden gaza gelerek bu panelleri masa üstü yapınca o GYSNC'e sahip olacağım olayı, devre dışı kalıyor çünkü panel, notebook içindeyken direk GPU bağlantısına sahipken söktüğümüzde GYSNC ile yakından uzaktan ilgisi olmayan harici bir kontrolcü ile denetleniyor.

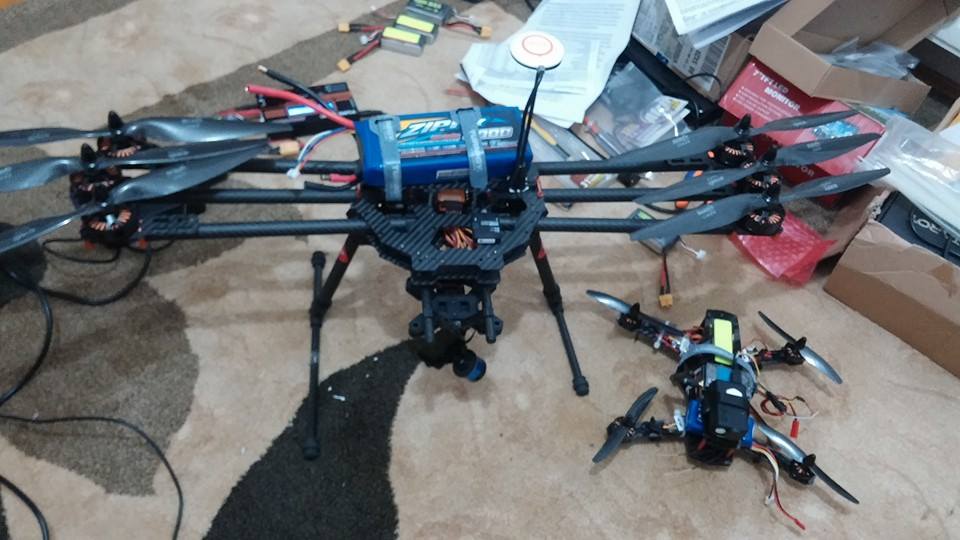

aslında tam bu işler benim işlerim, makina mühendisiyim ve multicopter hakkında 2 yıldır profesyonel anlamda çalışıyorum. cihaz havadayken görüntü 7inç tek düze bir ekrandan sağlarken gelmişti aklıma notebook ekranı ama araştırmalar yersiz kalmıştı. bulamamıştım hiç birşey, ama şimdi sizin sayenizde olcak galiba :))
E o zaman bir bukle alırız o tecrübelerden 🙂
@gerginix tabiki ne zaman isterseniz yardımcı olmaya çalışırım :))
@mrt_akkya üstad konu hakkında ilerleme var mıdır?

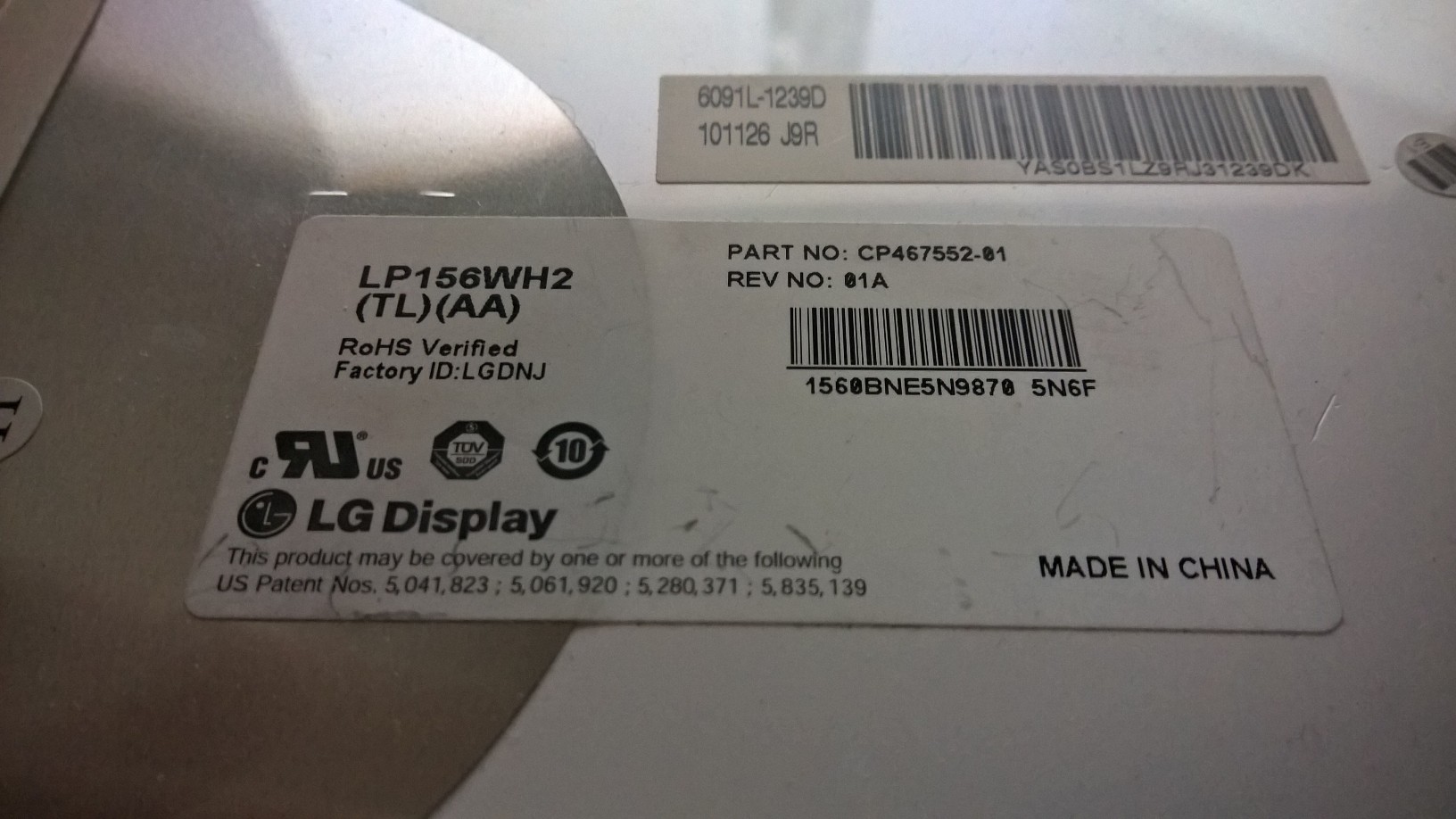

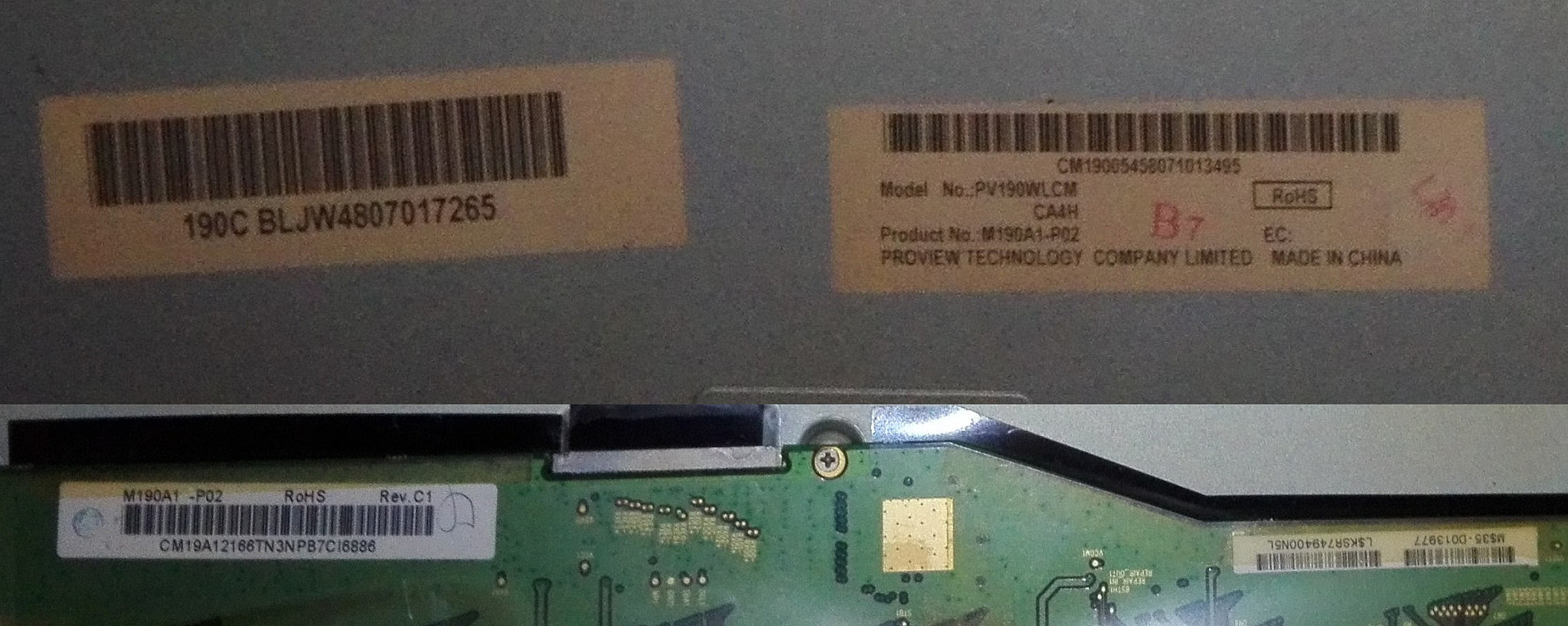

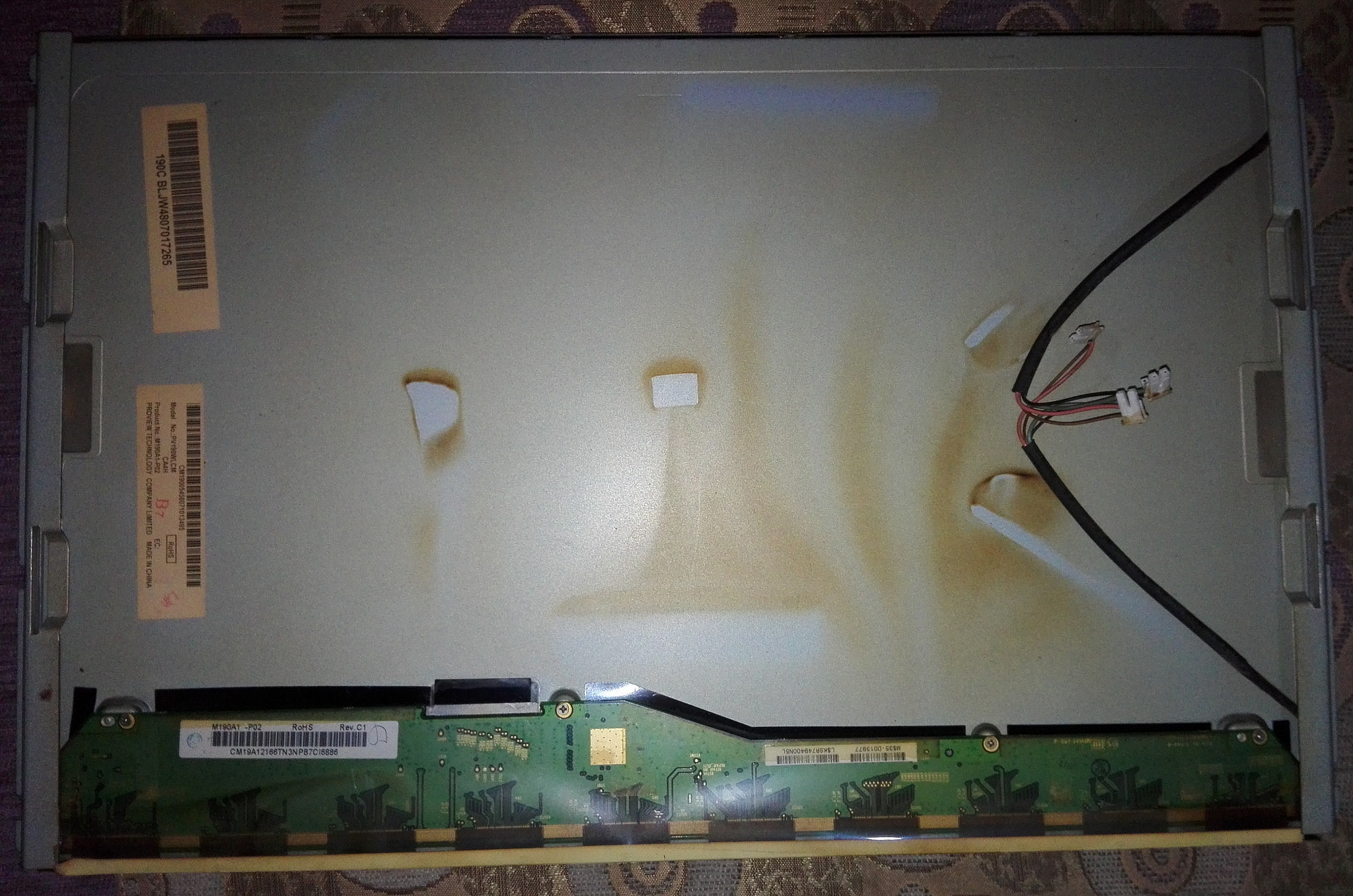

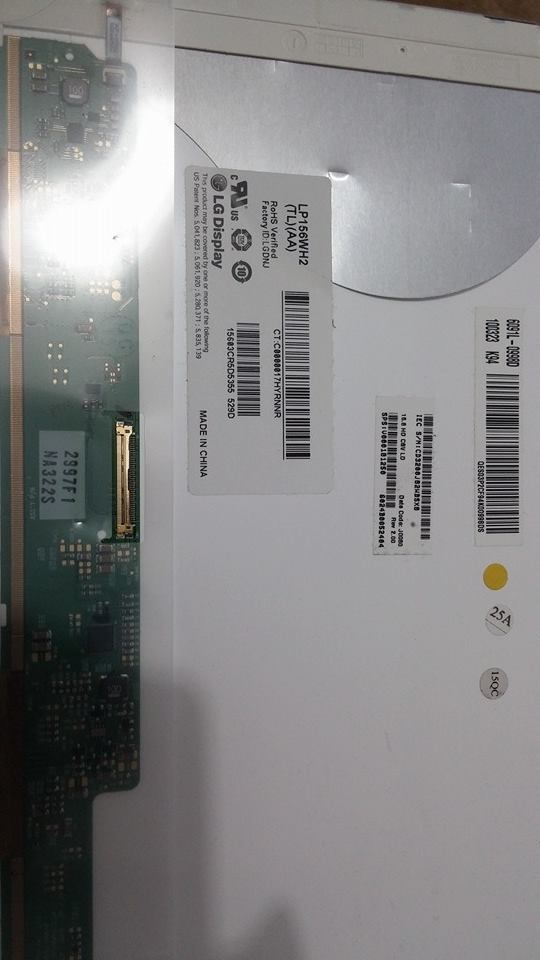

@gerginix ekranım ise resimde görülen ekran ama sizin ekran gibi iki çıkışı yok, tek çıkış yeri var.
Tamam bu LED monitör. Daha da güzel. LED notebook panelleri bence var olan en iyi görüntü sağlayıcılardan biri. notebook LED paneller inverter'e ihtiyaç duymuyor. Bunun yerine M.NT68676.2 benzeri bir kit de gönderebilirler. Bu kit, TV olmasını sağlamaz sadece harici monitör olmasını sağlar. Hem daha ucuz. Hatta elimde bir adet var örnek göstereyim 🙂
Hatta gerekli olan kitin linkini direk vereyim. Dediğim gibi tek fark TV olmaz, harici monitör yapar, paneli...
http://www.aliexpress.com/item/15-6-inch-1600-900-LED-Backlight-Laptop-panel-DVI-VGA-LCD-controller-board-kit-DIY/1863269148.html
tv olarak kullanmam hiç sanmıyorum :)) bana video çıkışları olsun yeter:))
Dünya küçük tabii 🙂 Bir üstte verdiğim linkteki kit tamamen bu monitör için 🙂 Aynı panelden bende de varmış. Evde 5 panel 3 kit var hatlarım karışmış 🙂
hatta tam yapmak istedeğim şu hocam, resimdeki kırmızı ve sarı renkteki kabloyu boarda bağlamam gerekli :))
şansa bak 😀 hocam siz bana direk link verin ben alayım 😀 ya da siz satıyorsanız sizdende alabilirim hatta daha iyi olur 😀
Yok ben satmam 🙂 Bunlar satılmaz evladiyelik 🙂 http://www.aliexpress.com/item/15-6-inch-1600-900-LED-Backlight-Laptop-panel-DVI-VGA-LCD-controller-board-kit-DIY/1863269148.html Doris'e garanti olsun diye, "Çin bahar tatiline girmeden kiti çabucak gönderirseniz çok sevinirim - Elimdeki panelin kodu da bu" diye bir mesaj yazmakta fayda var.
@gerginiz video girişi yok mu bu boardta ?

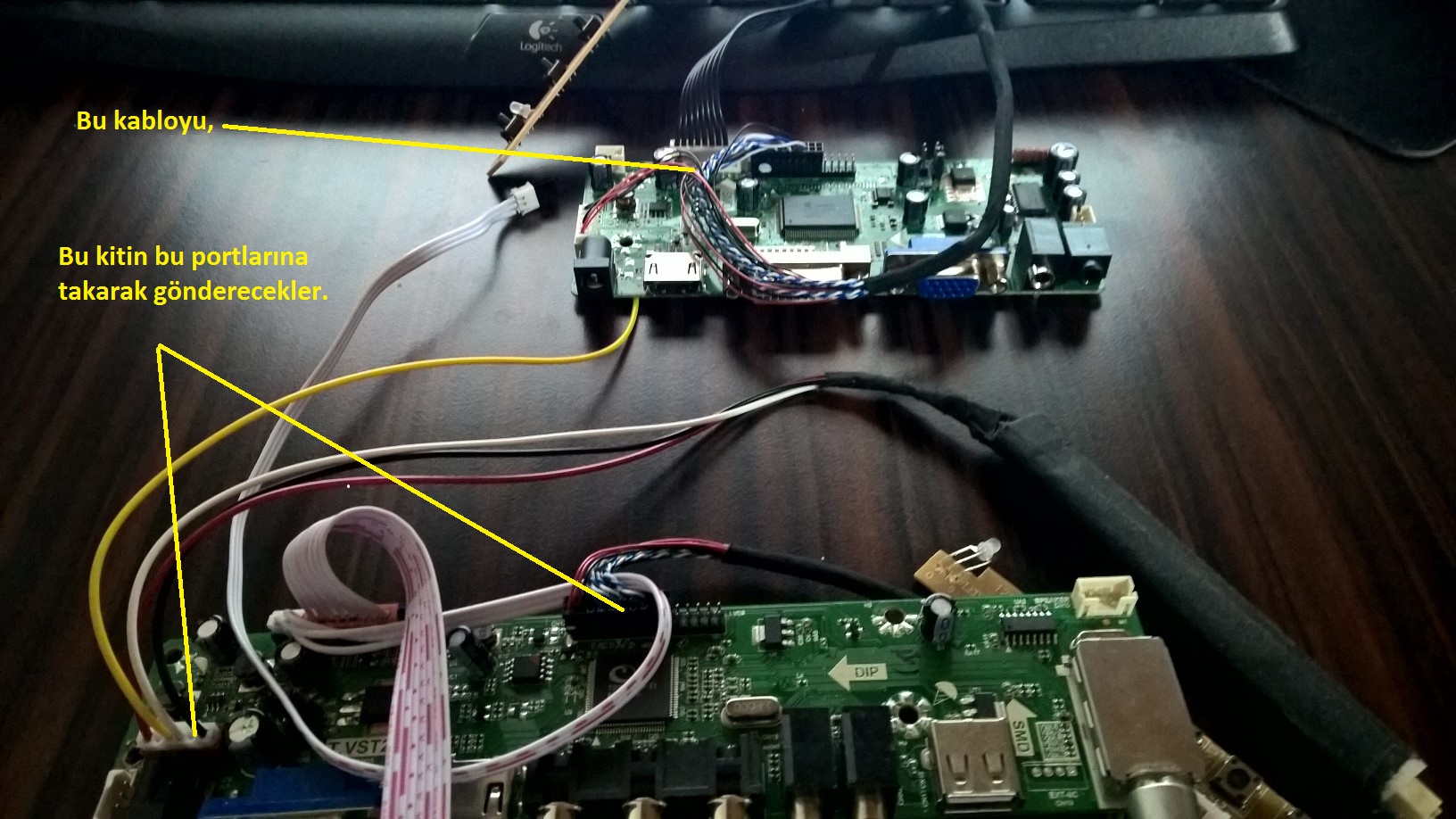

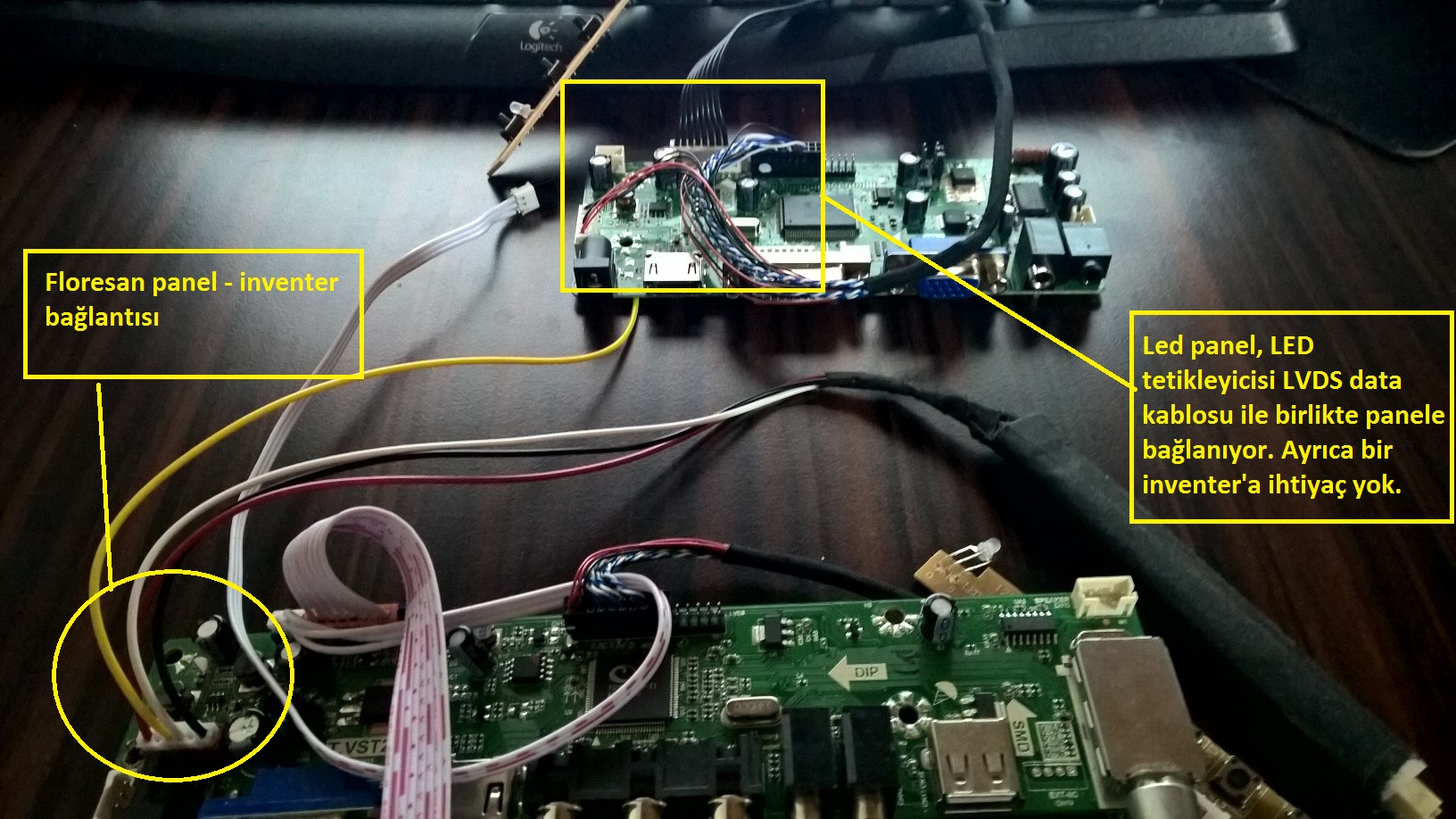

Hmmm... Durum değişti o zaman. TV kitte var ama bu kitte yok. Üstteki mesaja dikkat etmemişim (video çıkışı)
tv kiti almak şart o zaman 😀 led monitörlerin tv kiti var mı acaba ?
Gerek yok. Panel kodu belirtilerek sipariş verilince, onlar alttaki resimde anlatığım düzeneği hazırlayıp kargoyu gönderecekler. Yani şimdiden hayırlı olsun.
çok teşekkür ederim hocam, bakalım inşallah olcak gibi :))
Konuştuk mu LIHONG'dan Doris ile?
Yarın öbür gün NASA "3 gün sonra dünyaya meteor çarpacak, gezegen yok olacak, aranızda panel işinden anlayan varsa ailesini alsın, dünyadan kalkan son Interstellar gemisine gelsin, 3 öğün yemek garanti" derse mal mal bakmıyak dedik, bu işlere girdik.
Bu iş hobi olmaktan çıkıp hep sonrasını merak ettiğin bir hastalığa dönüşüyor. Çok da tavsiye edemiyorum. İnsan yemeden içmeden kesiliyor.
bu kitle tv bağlantısını sadece hdmi girişindenmi sağlayabiliyoruz direk kartta analog tv özelliği varmı
@teknopanda Var, anten veya video girişi mevcut. Yani HDMI şart değil. Ben o esnada pratik olsun diye reciever'dan aldım yayını. Kit aynı zamanda reciever görevi görüyor.
buna bi çerçeve falan yapabildiniz mi? duvara asmak için veya masaya koymak için
Haftada 6 gün yoğun mesaili ve sadece pazartesi günü izin yapabilen bir olarak çalışmalarım son hız devam ediyor. 😀 @batuhan-sener
Merhabalar,nasılsınız?,bu sitede böyle paylaşımlar görmek,sitenin ve teknolojinin hakkını verdiğinizi görmek,insanı mutlu ediyor,iletişim numaranızı yazarsanız sormak istediğim şeyler var,yazarak çok zor,detaylı konuşmak isterim,saygılar...
Merhaba banada bir merak sardı elimde bulunan ASUS a3e serisi notebook Arızalı ekran sağlam model panelde bu yazıyor hsd150px17 hannstar marka acaba buna birşeyler yapabilir miyiz yardımcı olursanız sevinirim şimdiden tşk ederim
Aliexpress'te belirttiğm modeli aratıp, Full içerik barındırna bir satıcı bulup eldeki panelin kodunu da yazıp sormak gerek. Satıcı o modele göre lvds kablosu ile birlikte panel ile direk uyumlu halde gönderecek. Benim aldığım satıcı sanırım artık müşterilerle iletişim kurmuyor. Bir satıcı bulup yazışın benimle de paylaşın yardımcı olayım. @sckn03
@gerginix cok tşk ederim proje umarım sizinki gibi değecek bir proje olur... Türkiye'de acaba satan arkadaşlar var mı ve büyük bir sorunum olan ingilizcem hiç iyi değil eğer siz yardımcı olursanız çok sevinirim

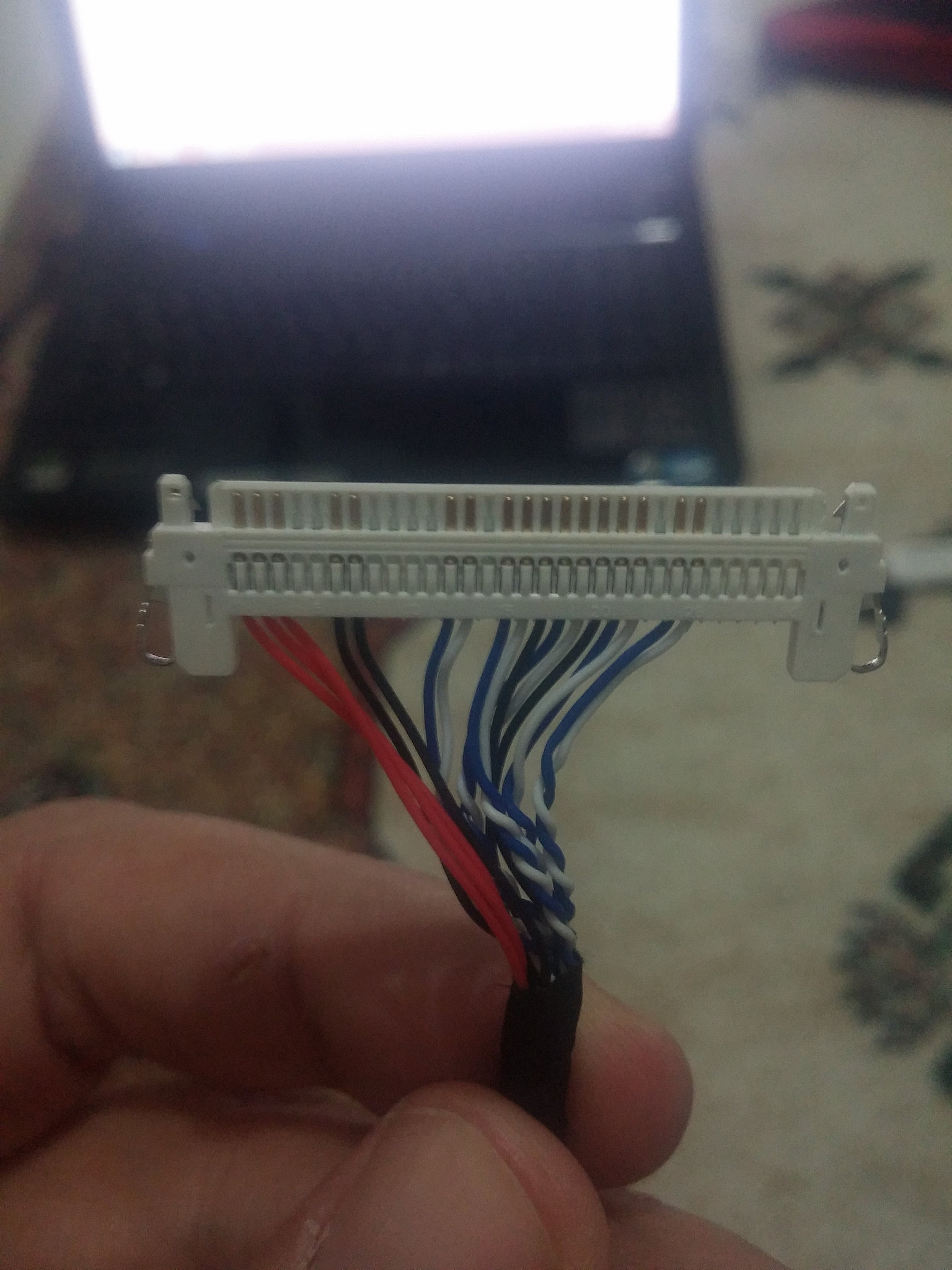

Bende 2 kit var ancak lvds kablosu olmadan bu iş olmaz. Ben panel kodu bakayım. @sckn03
Çok teşekkür ederim efendim @gerginix
@gerginix Bende bir kit aldım ancak laptopun üzerindeki invertörü kullanacabileceğimi düşünmüştüm sanırım yanılıyorum.Giriş jackları uymuyor.Elinizdeki fazla invertörü satmayı düşünürmüsünüz diğer türlü ali expres'den gelmesini
bir ay beklemem gerekecek.
[email protected] buradan iletişim bilgilerimizi paylaşalım. İnventörü göndereyim. Elimde ne olur ne olmaz diye fazladan 6 tane var. Ancak sorun şu ki 5 şubata kadar şehir dışındayım. 6 şubatta kargoyu gönderebileceğim. @e-yalin
Teşekkürler.
hocam size çok teşekkür ederim inanın çok açıklayıcı faydalı ve ayrıntılı bir video olmuş ayrıca nasıl bir modifiye yaptınız yada zaman bulupta yapabildinizmi bilmiyorum ama yaptıysanız onuda resim yada video olarak sunarsanıoz sevinirim..ayrıca kızınızada ailesiyle sevdikleriyle mutlu mesut uzun uzun ömürler dilerim allaha emanet olunuz
@senkemal32 Teşekkür ederim güzel sözleriniz için 🙂 Ne yazık ki bu proje mod konusunda ilerleme kaydedemedi, daha birçok şey gibi bu da bir kenarda yatıyor bağırsakları saçılmış şekilde. Bir ara artık o ara ne zaman olacak bilmiyorum bir fırsat bulup yarıda bıraktığım her şeyi tamamlamayı umuyorum. Mümkün olursa yine buralarda paylaşırım.

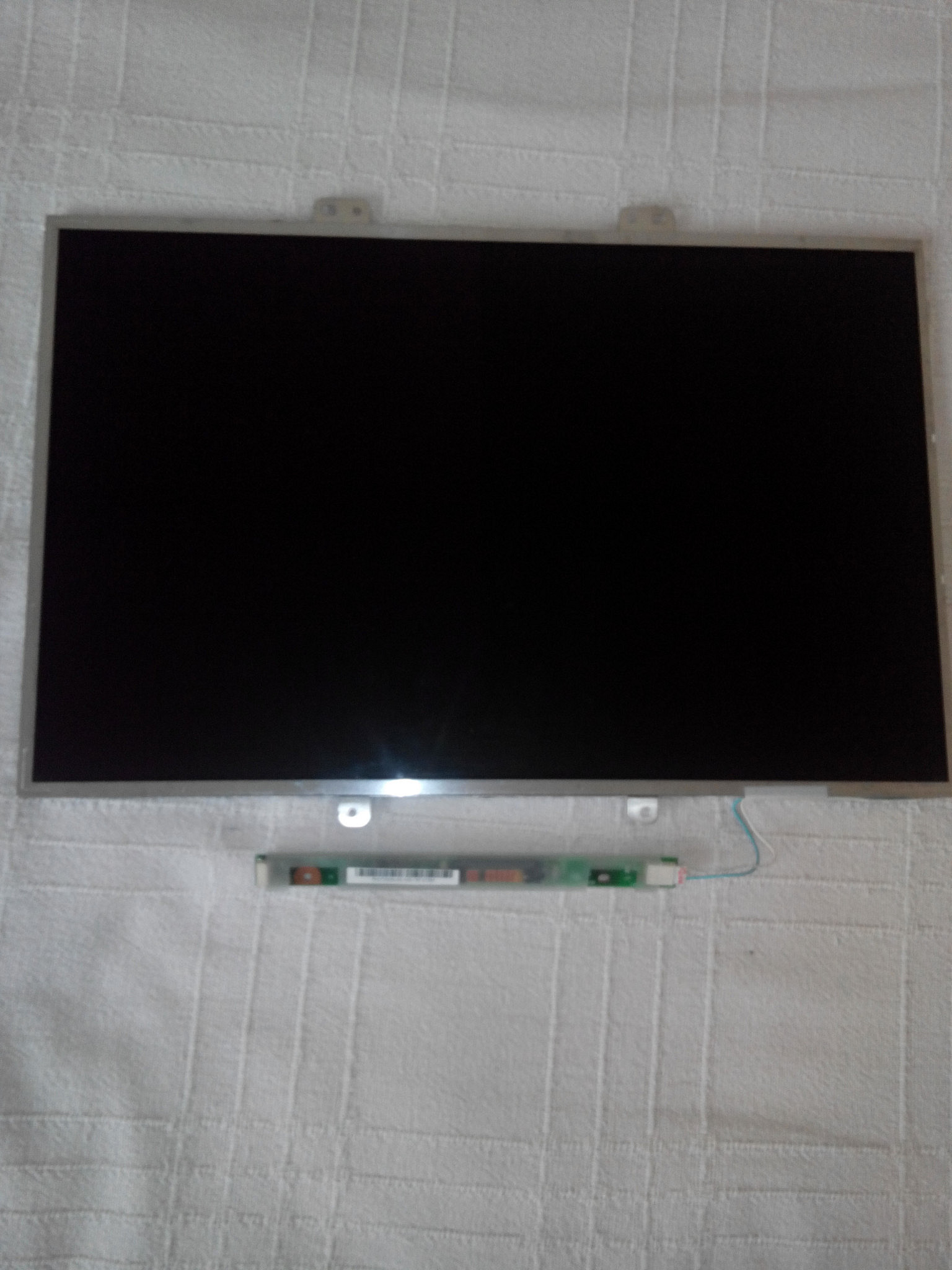

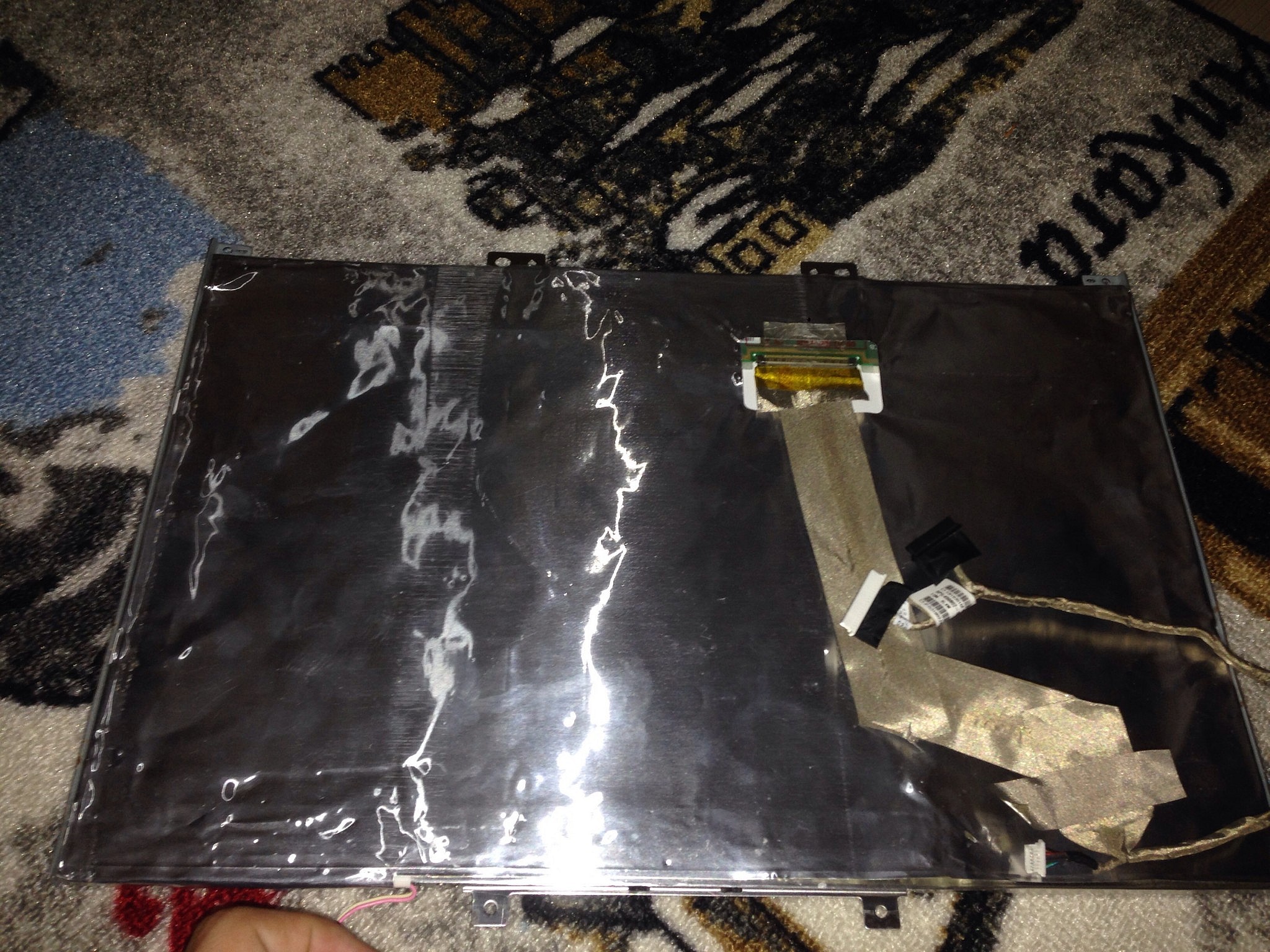

Abi merhabalar bende de böyle bir panel mevcut eski hp laptoptan söktüm ama üzerinde bir kod yok ne yapmalıyım fotoyu atıyorum lütfen yardımda bulun .. Teşekürler
Acaba şu folyo olan kısmıdamı sökmeliyim ??
Aman durun sökmeyin @kadircan04 sağında solunda da mı yok? İlk kez böyle bir panel gördüğüm için yorum yapamıyorum.
Gerek kalmadı abi söktüm sanırsam o folyoyu ısınmasın diye yapmışlar altında yazıyordu kodu etiket falan vardı B154EW02 bu kod var şimdi ne yapmalıyım abi ayrıca şu kablo varya resimde görmüş olduğun oda pc ye bağlayan kabloydu onuda çıkarmadım @gerginix
@kadircan04 aliexpress'de tv monitör diy diye aratıp ya da belirttiğim model numarası ile aratıp referanslı bir satıcı bularak monitör kodunu müşteri temsilcisi ile paylaşarak uyumlu mu diye sormak, olumlu ise bu monitör kodu için gerekli lvds kablosunu istemek gerekiyor. Panele bağlı olan lvds kablosu artık gereksiz bir parça oldu. Onları saklamak bu paneli tekrar Notebook ile kullanmak icap ederse anlamlı olur.
Anladım abi çok sağol birde birşey daha sorucam bunun led ekran olduğunu yada olmadığını nasıl anlayabiliriz ? @gerginix
İnventör varsa florasandır. Yoksa led dir
Merhaba. Lcd ekranı tv ye cevirmeyi ben de yaptım. Baya uğraştım. Hatta bi anakartı çökerttim. Yeni anakart siparişi verdim. LVDS kablosu almayın. Bilgisayarınızdaki kabloyu ona çevirin. Resmini atıyorum. Bakarak yaparsınız.
Ayrıca aliexpresde Universal lcd board diye arattırın orada 9 dolarlık bi urun var onu alın. Fazlasıyla iş görüyor. Lvds yi dedğim gibi yapın. Speaker da eski bilgisayardan çıkanı kullanın. Tuş takımı almanıza gerek yok ama yine de siz bilirsiniz. 3 dolara bi Universal inverter var onu da ekleyin. Siyah kablosu var resimlerinde. 15 dolar maliyetten fazla yapmayın. Ben 15 dolarla şimdi mutfak dolabına gömme tv yaptım. Görenler şok oluyor. Resim çerçevesi ile de etrafını kapattım. Mutfak dolabınıa delik delip boardları ve kablaları arkasına sakladım. Açılan kapakta tv. Mukemml bir şey
Resim isteriz 🙂
S.a @ayvegok hocam lvds şeması her panele uyum sağlıyormu
@gerginix hocam bende v29 aldım bu iş biraz idda ve hırsa dönüştü elimde sayısız ekran var sizden ufak bi yardım istesem
Elbette. @yasinim25
şu ürün aynı görevi görür mü acaba?
https://tr.aliexpress.com/item/Free-shipping-universal-Programmer-lcd-driver-board-for-12-42-LCD-TV-and-Laptop-screen-general/32301322651.html?scm=1007.12908.48240.0&pvid=a2933f1b-88ec-411d-86a3-86cb19aee8e0&tpp=1
Sadece VGA bağlantısı var.
5$ fiyatı çok uygun geldi. takacağım panel 1200*800 olduğundan VGA sorun olmaz diye düşünüyorum.
Merak ettiğim kısım, inverter dediğiniz şey bunda var mı?
eğer var derseniz satıcıyla konuşup lvds kablo uyumunu sorucam.
Yoksa, @ayvegok ün dediği gibi 9$ lık kartı alıp ayriyetten inverter almayı düşünüyorum.
@furkanagrak inventer fluoresan panel için lazım. Led panelde gerek yok.
Evde değilim resim atamam. Elimde olan eski resimler var onları yukluyorum. Furkan bey verdiğiniz tv ozellikli board değil. Sadece bilgisayar ekranı olarak kullanabilirsin. Benim dediğimi alın. Kablo bağlantılarını resimdeki gibi yapın. Elinizde eski loptopdan çıkan kablo vardır illaki. Bu arada verdiğim 6 ch 15,4 inch 30 pin lcd için şemadır.
Aşağıda linkdeki verdiğim kiti alın. Lvds yi dediğim gibi yaparsanız ona para vermenize gerek yok. Bu kit v29 yerine v56 modelin kiti dir. Daha iyi board
https://tr.aliexpress.com/item/Free-Shipping-V56-Universal-LCD-TV-Controller-Driver-Board-PC-VGA-HDMI-USB-Interface-7-key/32781192016.html?spm=2114.010208.3.2.w6ViBx&ws_ab_test=searchweb0_0,searchweb201602_5_10065_10000073_10068_10000077_10000074_10000033_119_10000030_10000026_10000023_431_10000069_10000068_10060_10062_10056_10055_10000062_10054_10000063_301_10059_10099_10000020_10000013_10103_10102_10000016_10096_10000056_10000059_10052_10053_10107_10050_10106_10051_10000097_10000094_10000091_10000007_10000050_10084_10000101_10083_10000100_10080_10000047_10000104_10082_10081_10110_10111_10112_10113_10114_10000089_10000086_10037_10000083_10033_10000041_10000080_10078_10079_10077_10000038_10073_10070_10122_10123_10121_10126_10124-10033,searchweb201603_2,afswitch_2,ppcSwitch_5,single_sort_1_default&btsid=3f144170-45ff-42e4-9543-2cf31c190a97&algo_expid=d9e21342-a5a2-4f4a-97c6-9948939b7ddf-0&algo_pvid=d9e21342-a5a2-4f4a-97c6-9948939b7ddf
@ayvegok elimdeki sürücüler bozuldu. Panelleri elden çıkardım. Şimdi tekrar heveslendim bu işlere.
@ayvegok hocam lvds şemasını v29 modele uyarmı ve her ekran için yani lcd monitörler için olurmu

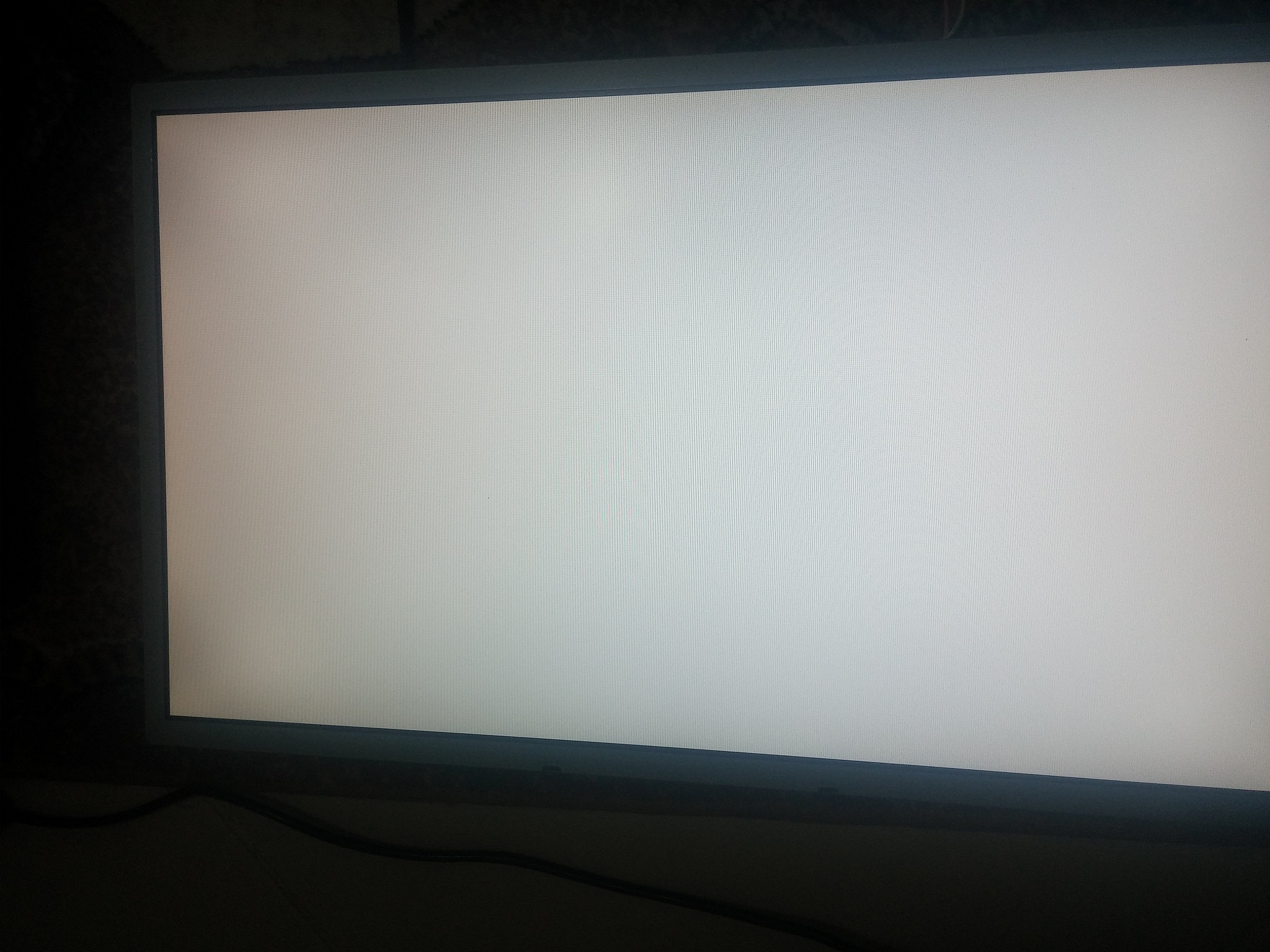

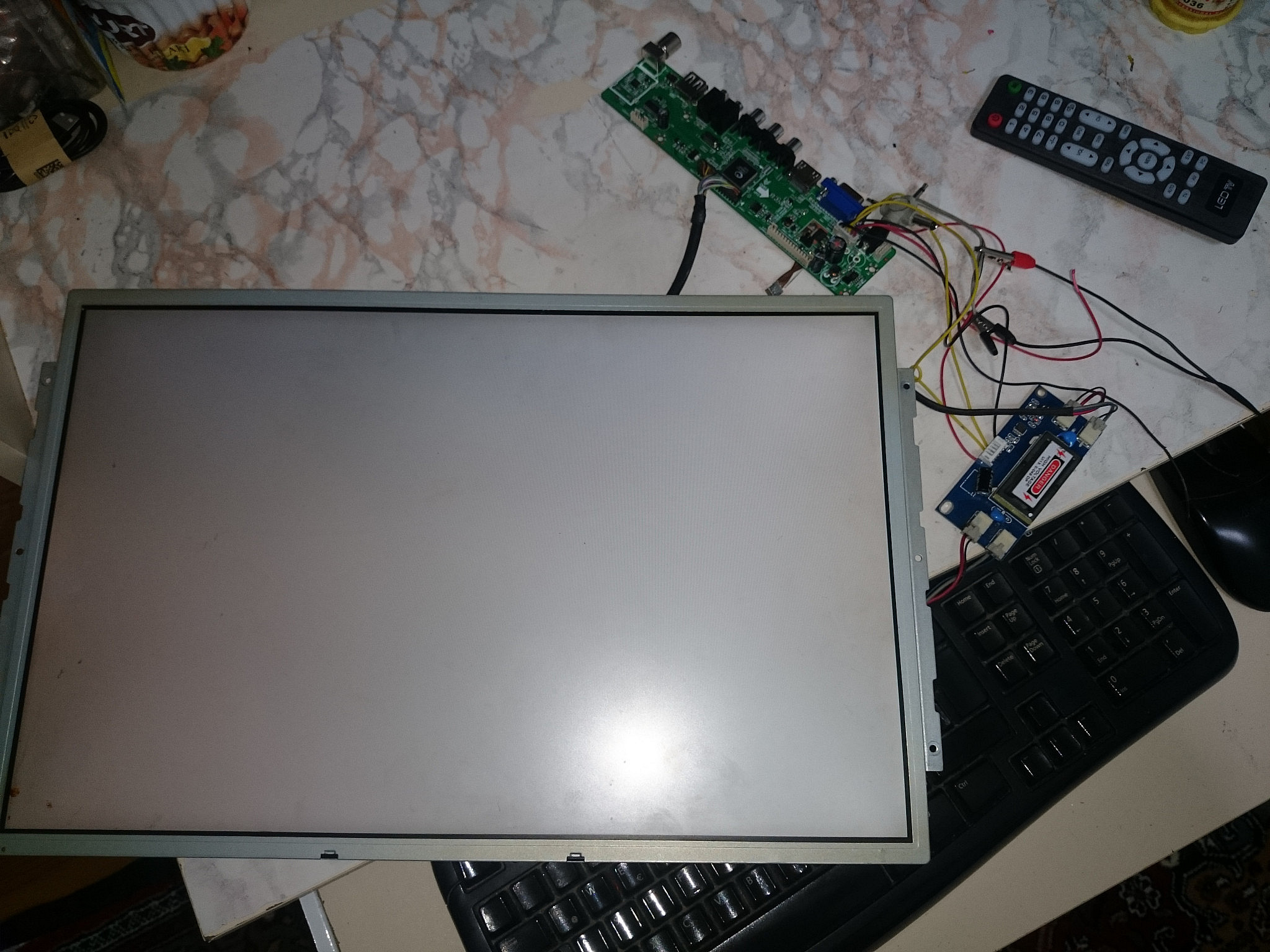

5 ekranda denedim sadece beyazlık geldi invertör çalışıyor lvds uyumlu deil galiba
V29 v 56 uyar. Ekran dediğim gibi olsun yeter. Güven bey surucuyu yüklememişsiniz sanırsam. Boardı aldığımız siteden sürücüyü indirin. Ekran ozelliklerinize gore surucuyu yükleyim. Hangi surucuyu olduğunu bulamazsanız satıcıya ekran modelini yollayın. Mail adresinizi de verim surucuyu yollamasını isteyin.
Gerginix hocam elimde bi v29 board var. Sürücüyü yüklerken bitti sandım kabloyu çektim. Bitmemiş meğerse. Çalışmadı Bi daha. Işık yanıyor ama harket yok. Resetleme imkanı var mı. Ya da bi yöntemi.
Pc ve usb bağlantısı ile fw yapmak dışında bir şans yok ve onun boot uçmuş görünüyor.
@ayvegok ustam dediğiniz gibi yaptım fakat çalışmadı paneller 22" 19 ve17 " lerde denedim ürünü aldığım satıcı msjlara cvp vermiyor

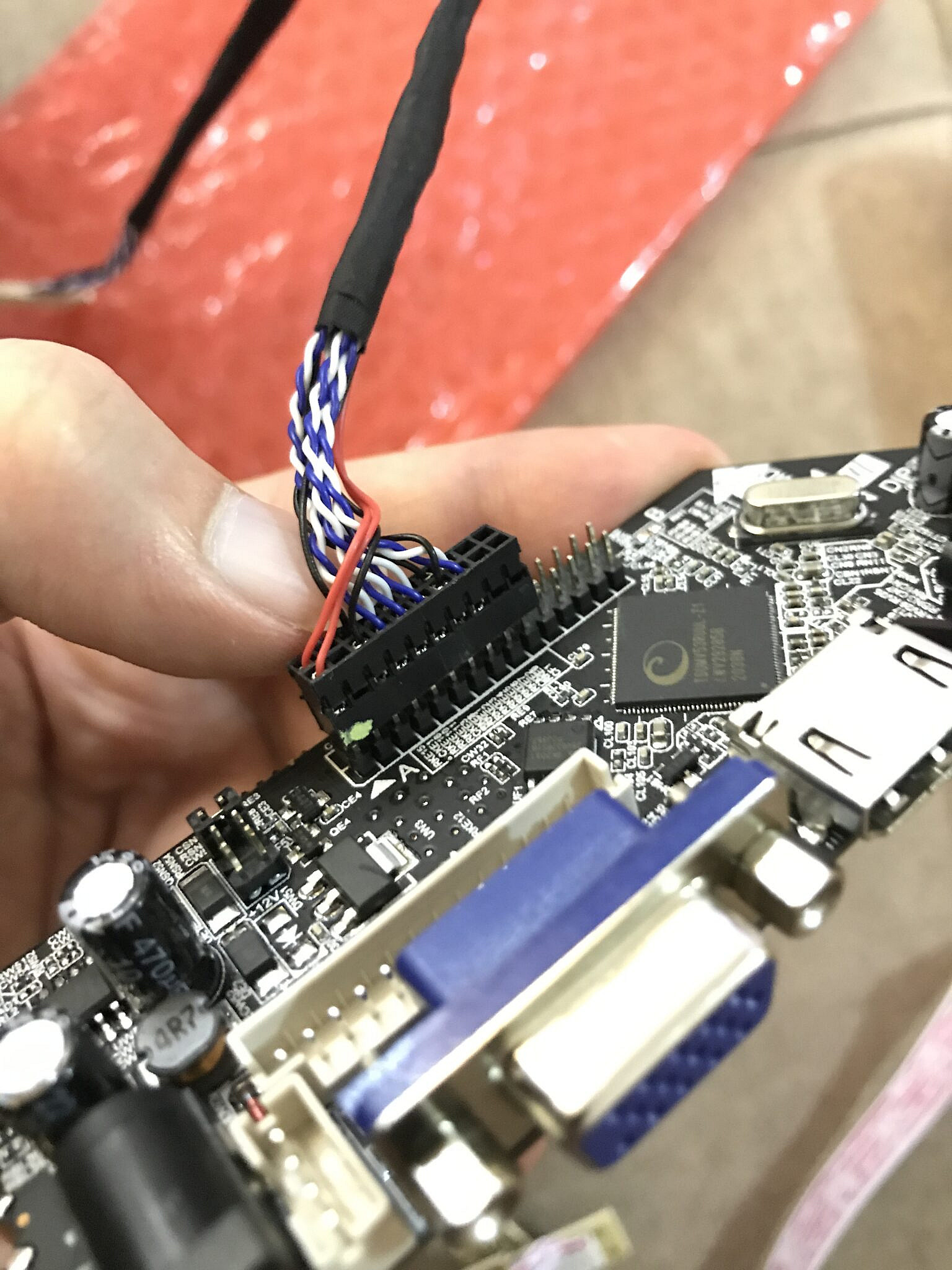

Panelin model numarasına göre lvds kablosu şart

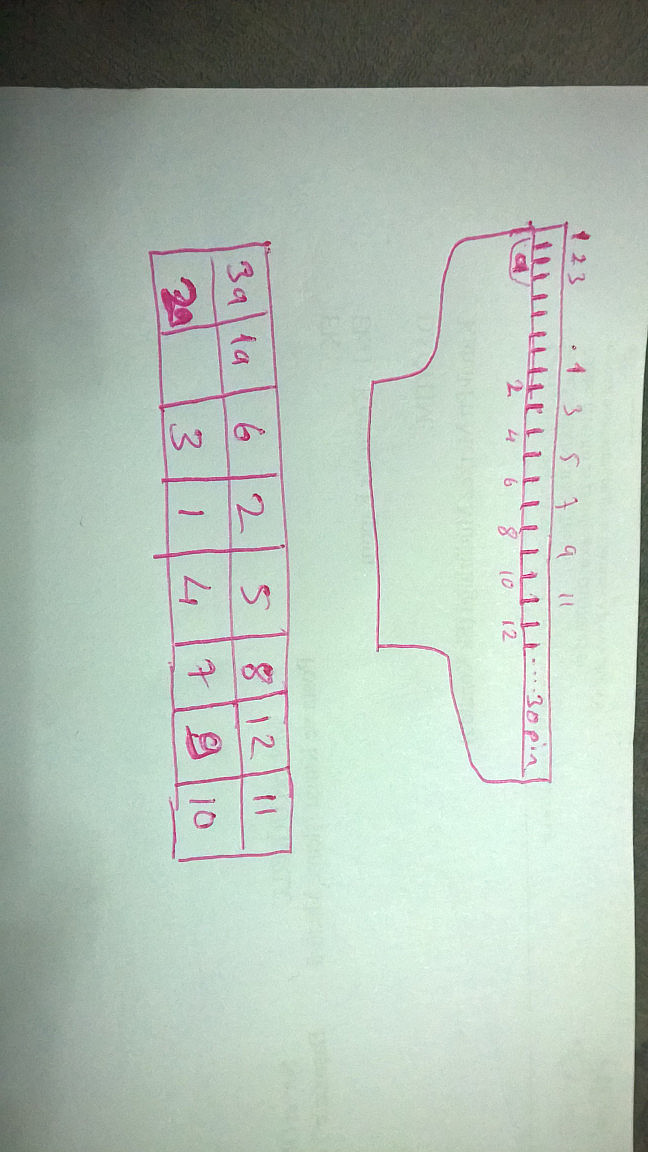

Dedim ama 15,4 inch 6ch ve 30pin için bu şema

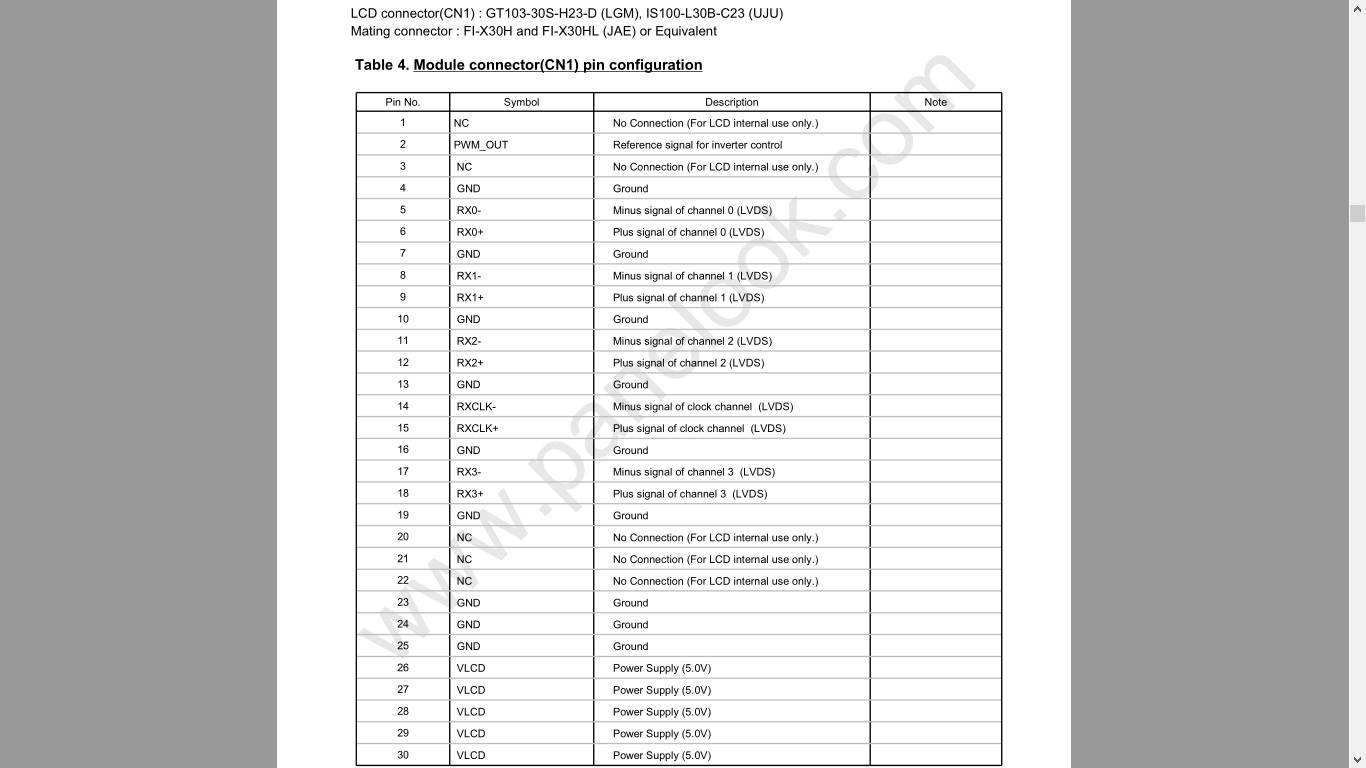

Bu lvds kablosunu istediğimiz panele göre datashad e bakarak yapabilirmiyiz.
@gerginix hocam bu panel bir defaya mahsusmu programlanıyor.misal 15.4 te çalıştırdık sonra 17 " ekranda kullanacağımız zaman programlama olurmu.cvplar için teşekkür ederim
Güncelleme cihazı panele uyarlamıyor. Fw çıktıkça yapılıyor. Satıcı güncel ürün göndermişse gerek de kalmıyor. Yani güncelleme sonraso panel seçici hale gelmiyor.
Eyvallah @gerginix hocam bilgileriniz için teşekkür ederim
Merhaba. Benim de eski notebooktan söktüğüm bir ekran var. Mutfağa bir tv olsun niyetindeyim. Lakin minum maliyet ile bu işi yapmalıyım ki, yaptığıma değsin.
Aliexpressten ne alacağımı tam olarak bilmiyorum. Sürücü yüklemesi felan daha önce yaptığım bir şey değil. Ne almam lazım bir yol haritası sunarsanız, sayenizde bişey yapabilirim.
Konuda her şeyi anlattım zaten.
1-Bazı hususlar kafamı karıştırdı da.
Mesala @ayvegok dediği gibi pc'nin lvds kablosunu kullanırsak, değişiklikten bahsetmiş. Zaten o kablo ekrandan çíkmıyor mu, değişiklik kısmını anlamadım.
2-Sizin de belirttiğiniz inverter olayı, ekran flrosanlı değilse gerek olmaz demişsiniz. Ekran etiketinde şöyle yazı başlıyor: fluorescent lamp in lcd panel..

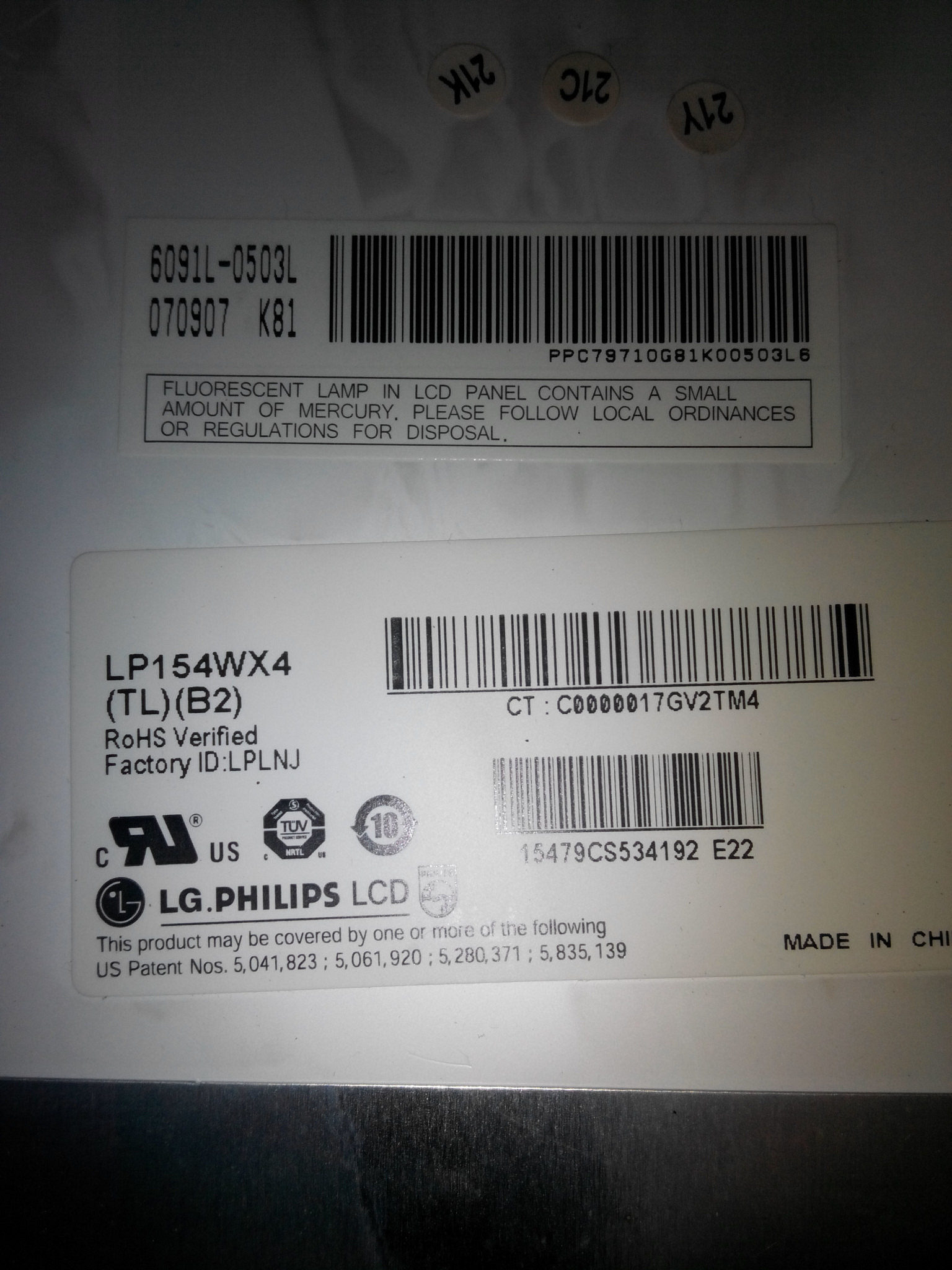

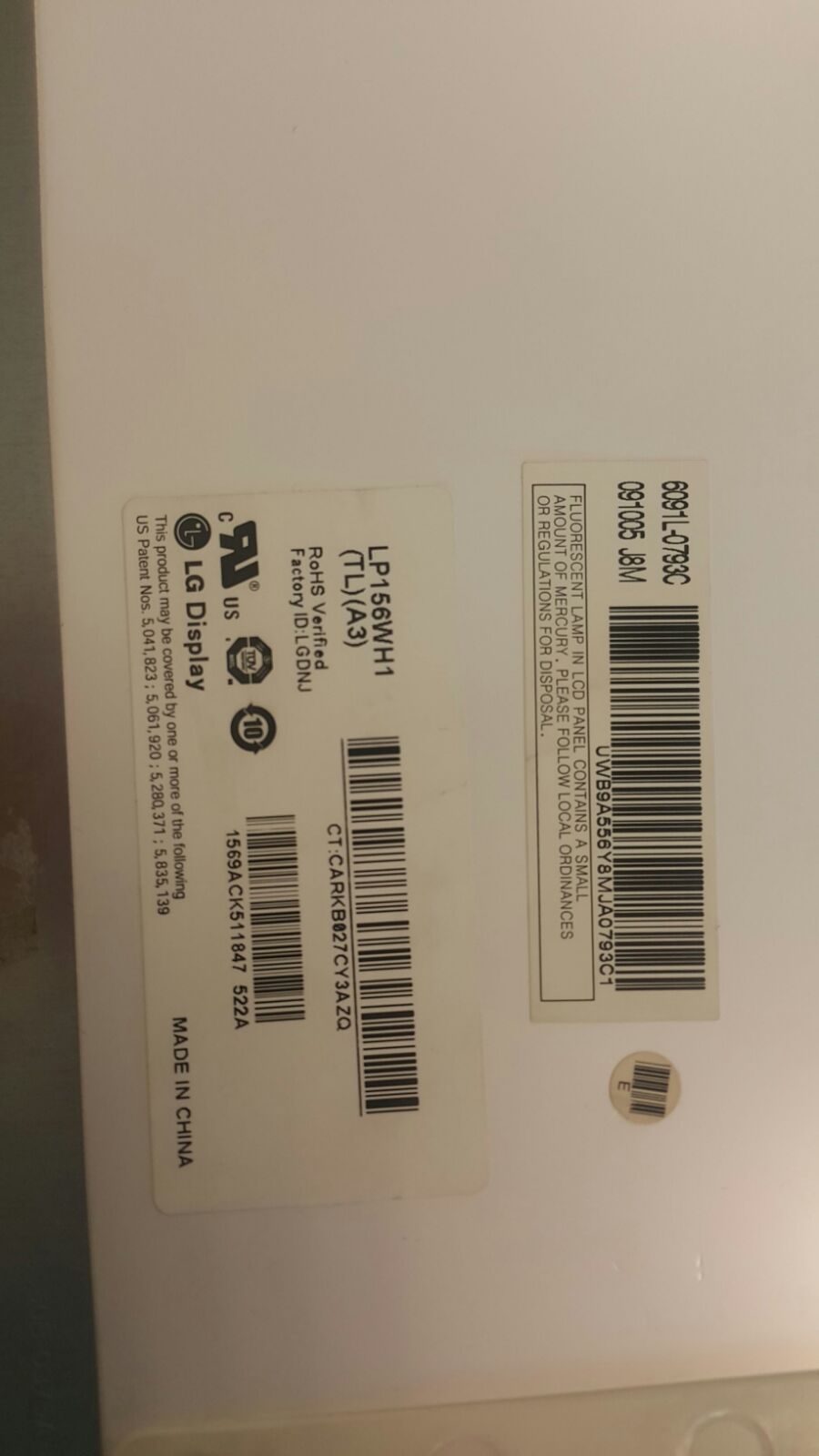

Ayrıca ekrana bağlı bir kart var, resim ekledim. Nedir bu kart?

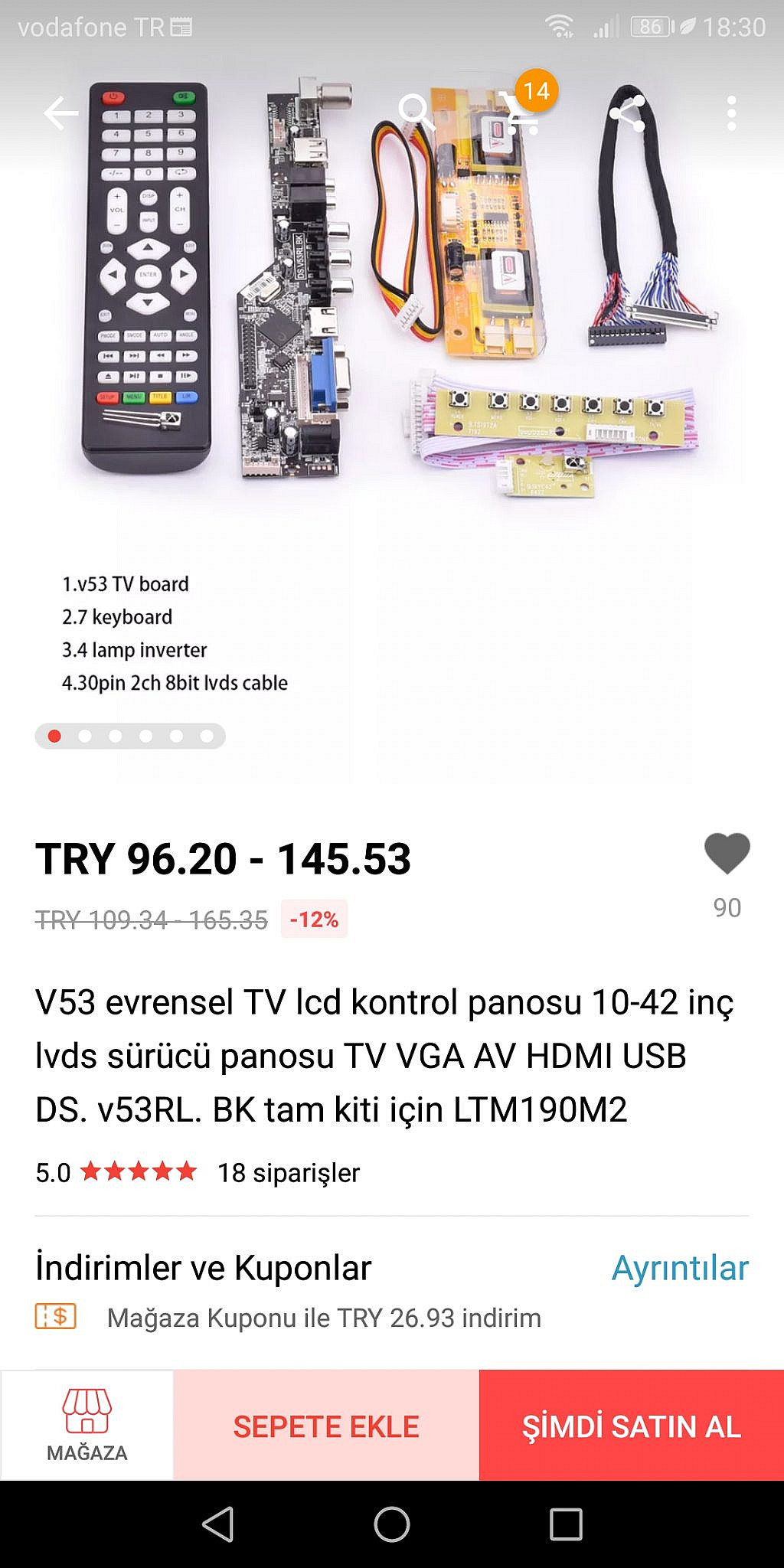

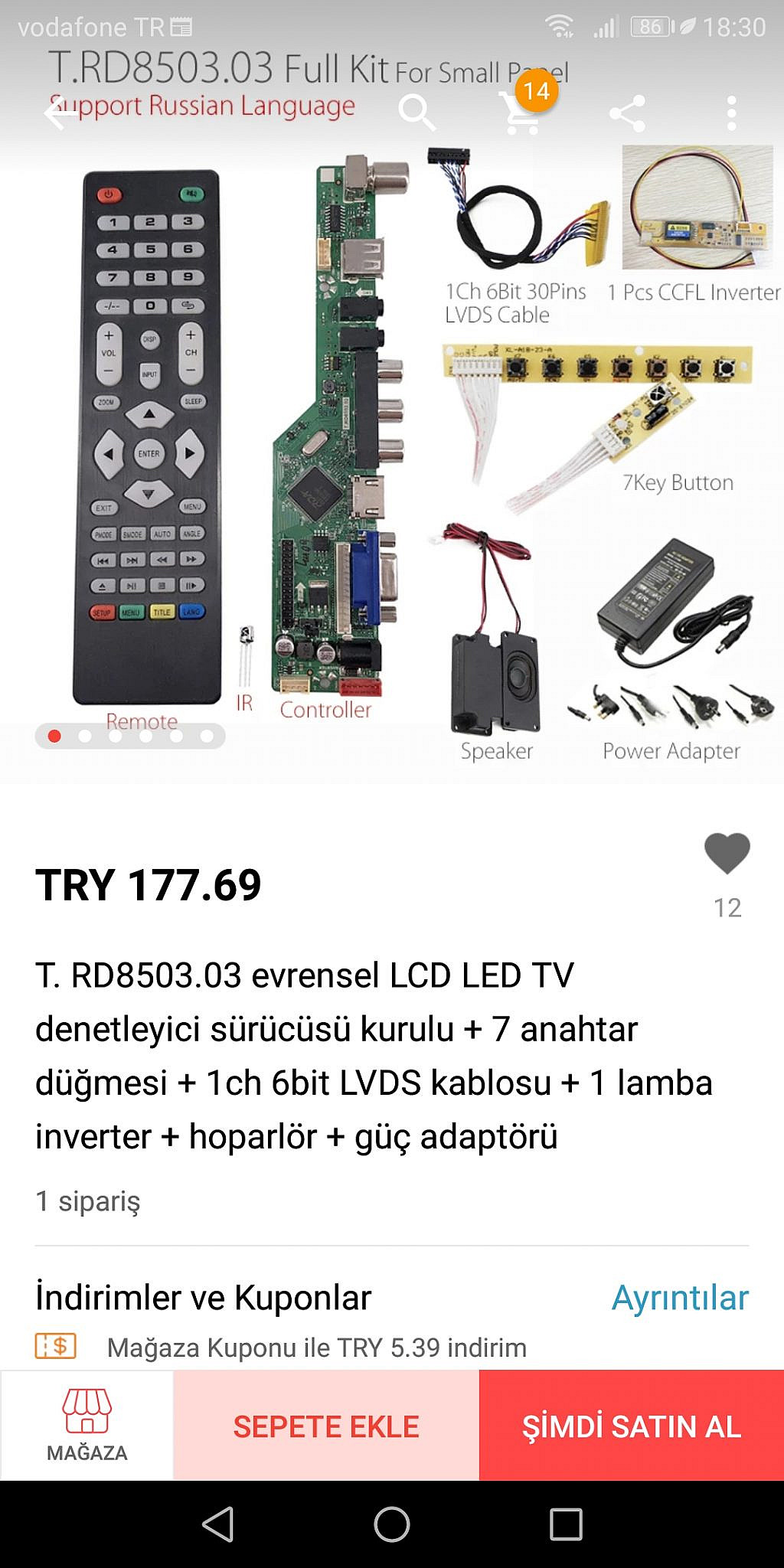

3-Ayrıca aliexpresste 3491 adet sipariş edilmiş, kart ve kumanda dan ibaret bir link var. Fiyat 9 usd.
https://m.tr.aliexpress.com/s/item/32597714279.html#autostay
Yani ben ne gereksiz parça alayım, nede eksik parça alayım istiyorum.
4-Sürücü yükleme olayı, kartı pc'ye usb ile bağlayıp, indirilen dosyayı mı çalıştırıyoruz?
5-Son olarak Siz bana ekrana göre bir parça listesi verebilirseniz memnun olurum.
Hayırlı günler..
Buna inventer lazım. Kit olarak alınca inventer ve kumanda yanında geliyor .Satıcıya monitörün kodunu yazınca belki hediye belki de ücretli lvds ekler. Ancak notebook'tan çıkan lvds'nin kite bağlanacak kısmını yukarıdaki şema üzerinden modlamak mümkün veya bunu beceremem diyen kişi lvds kablosunu almalı. Uzun zaman oldu bu konuyla ilgilenmeyeli. Biraz satıcı bakınıp bir iki link eklemem mümkün.
Sevinirim @gerginix
Modlamak hususunda bir video varsa bakmak isterim. Belki elimin yatkın olduğu bişeydir diye düşündüm. Benim ekranın teknik verileri nette şöyle çıktı. Kablonun pin olayı ve diğer bazı bilgiler. Resim ektedir.
Yukarıda arkadaşın verdiği şema bu panelin Notebook lvds kablosu için uygun.
Bu invertor almanız gerekn : https://tr.aliexpress.com/item/2016-Wholesale-Cheap-Price-Single-Lamp-Small-Mouth-For-8-17-Widescreen-CCFL-Inverter-With-High/32737318823.html
Bu anakart( bu kişiden alın çok ilgili bir satıcı) : https://tr.aliexpress.com/item/V56-Universal-LCD-TV-Controller-Driver-Board-PC-VGA-HDMI-USB-Interface/32761261604.html
Bu lvds 15,4 ve 6ch için olan: https://tr.aliexpress.com/item/Generic-driver-board-FIX-30P-D6-30-pin-6-bit-LVDS-Cable/32622561762.html
Bu da tuş takımı: https://tr.aliexpress.com/item/New-Arrival-Universal-7-Key-V29-V59-TV-Switch-Keypad-Board-With-Interface-Multifunctional-Can-be/32705544493.html?spm=2114.13010608.0.0.1BSqIr
Bunları almanız gerek bşr adet de 12volt 4amper DC adaptor bulmalısınız. 1amper de çalıştırıyor ama ilerde boardu yakabilir. 3ceya 4amper bulmalısınız sitede var. Firmware yükleme için de boardu aldığınız kişiye ekranınızın modelini mesaj atın mail adresinizi verin o size uygun firmwareyi mail atacaktır. Attığı dosyayı winrardan çıkartıp usb belleğe atın. Board üzerindeki usb girişine takın. Yalnız dikkat takmadan önce adopyoru bağlamayın. Usbyi boarda taktıktan sonra adaptoru prize takın. Tuş takımındakı led renkli renkli yanıp sonecektir. 1 dakika sonra renk sabitleşip ekrana görüntü gelecektir. Görüntü geldiğinde usb yi çıkartın. Sakın acele etmeyin ben oyle bi board uçurdum. 40 tl kaçtı anlayacağınız. Kolay gelsin
Tüm sorular cevaplanmış 🙂 @ayvegok ağzına sağlık. Bu arada ben hiç üşenmeyip bir de rezistif dokunmatik almıştım, 15.4 için. Aklımda rasperry ile Mini CNC veya 3D için büyük dokunmatik ekranlı bir kontrol arayüzü kullanmak vardı. O da çatı katında 1 yıldır yatıyor.
İnşaallah ilk fırsatta sipariş işine bakacağım. Verdiğiniz bilgiler için çok teşekkür ederim.
Duruma göre tekrar gelişmeleri paylaşacağım. Lakin şu kablo işini modlama olayını çözebilseydim alulala olurdu.

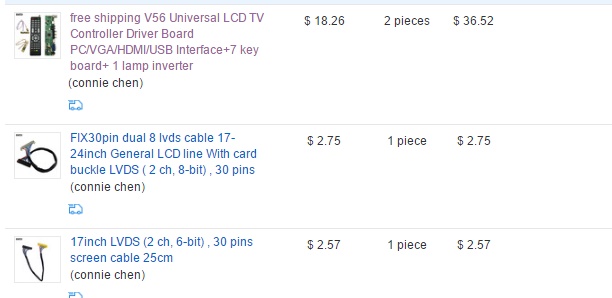

SATILIK ---- Elimde fazladan set oldu. İki adet daha sipariş vermiştim. Tam set. Sadece adaptor bulmanız gerekecek.
SATILIK ---- 15,4" LCD EKRAN, V56 TV KARTI, TUŞ TAKIMI, İNVERTERÜ, KUMANDASI, LVDS KABLOSU , HOPARLORU, yazılımı yüklenmiş. Al tak kullan fiyat 200 tl .
Arkadaşım paylaşmakla çokta güzel yapmışsın bu ürünle ilgili nasıl irtibata gecebilirim seninle..
Burası ticaret yeri değil. Ticaret için de satmıyorum. Belki birinin işi gorulur benim de bi kaç board yaktım işi öğrenen kadar onların masrafı çıkar. Admin ya da birileri rahatsız olursa silebilirim.
Konuyu açan benim rahatsızlık duymuyorum.

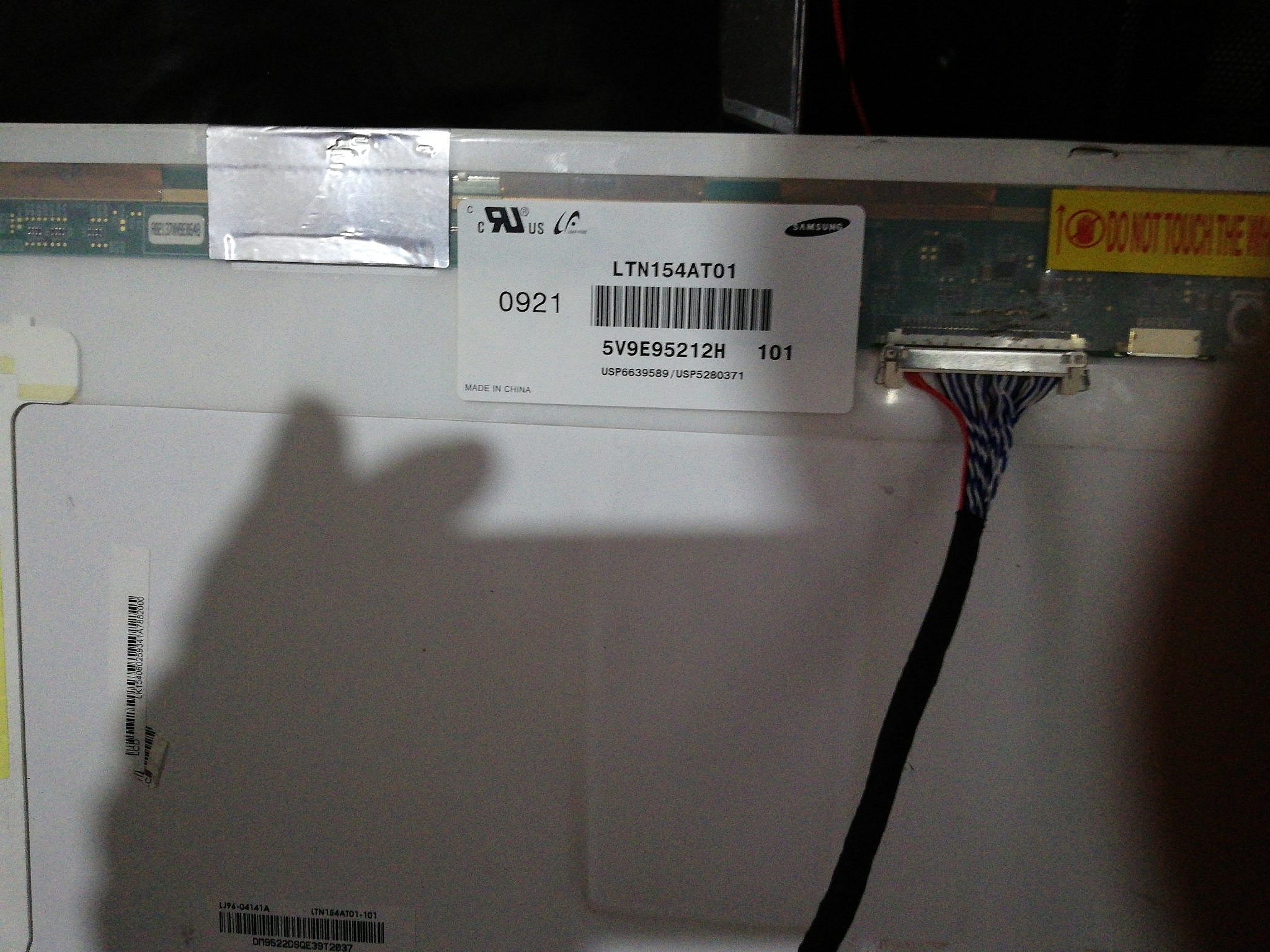

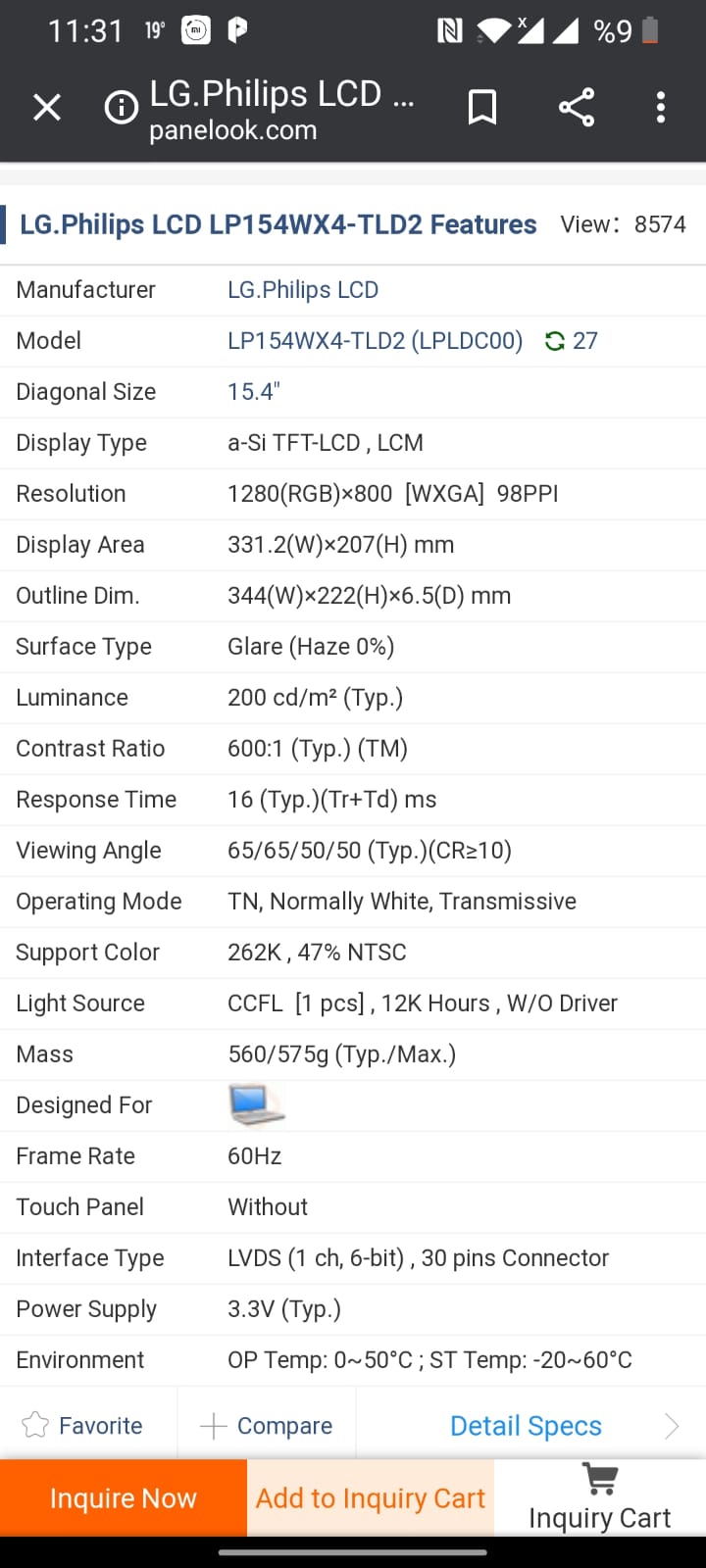

@gerginix Merhaba elimde casper bir laptoptan çıkma LTN154at07 panel var, invertörü falan üstünde, hatta laptopun hoparlöröleri de monitör tarafında takılıymış hoşuma da gitti. arada raspberry pi ile uğraşıyorum iş vs. için çift monitör kullanıyorum zaten, hem hdmi'lı hem de vga bağlantılı bir monitöre çok ihtiyacım var, elimdeki anakartı bozuk bu laptopu değerlendireyim diyorum. Mümkün olan en az maliyet ile bu işi nasıl yaparım diye düşünüyorum. Elektronik anlamında elimden iş gelir, şunu alsam yeterli olur mu? http://bit.ly/2ncT4Av
Yeterlidir. @elwray47 LVDS mod yukarıda yazıyor. Yoksa LVDS kablosu da eklemek gerek siparişe
@gerginix Çok Teşekkürler.

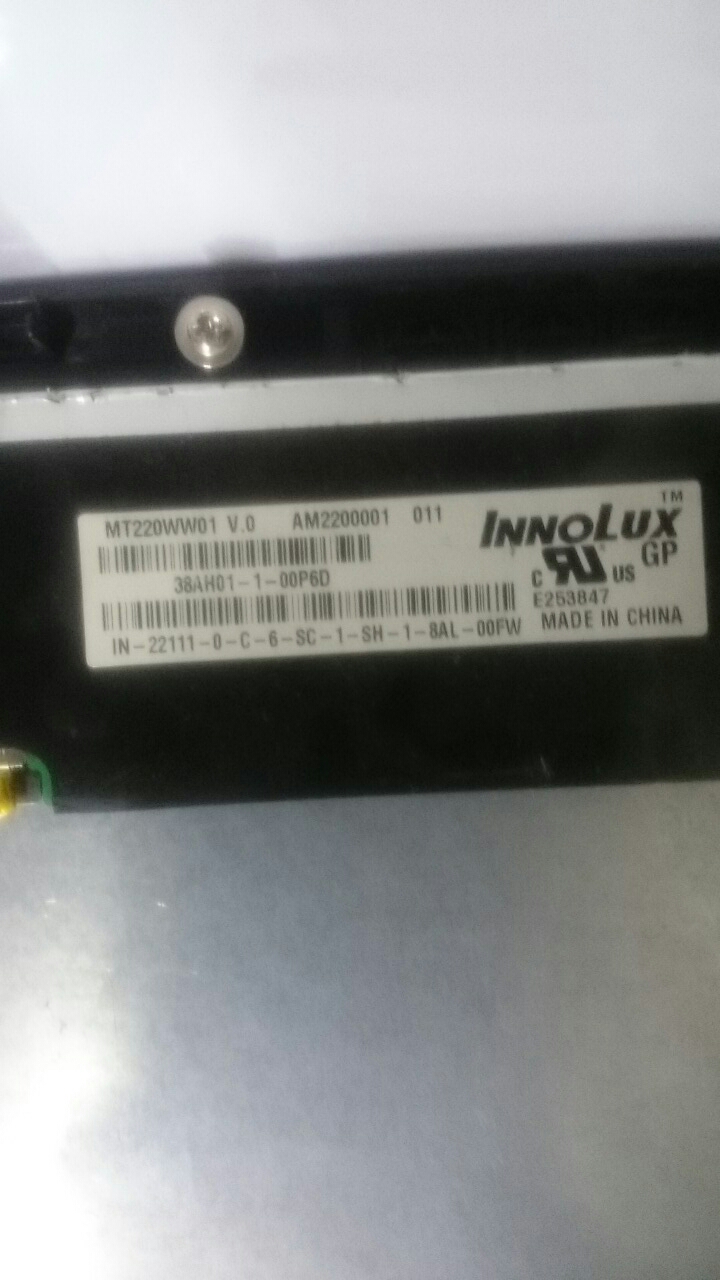

S.a @gerginix hocam @ayvegok hocam v29 kartı 22" panele taktım görüntü aldım.tek sorun ekran paralel olarak 2 tane ve ters çıktı.menüde ayarı yok ne yapabilirim
@yasinim25 Çözünürlüğü kontrol edin. Tek ekran olana dek farklı çözünürlükleri deneyin. Olmadıysa LVDS pin sırasında bir aksaklık veya temassızlık olabilir.
Yanlış firmware yuklemişsinizdir
Yükleme yapmadım güncel geldi @ayvegok hocam.lvds yi panel modeline göre istedim.çözünürlüğü baya denedim olmadı.
Diyecek bir şey bulamıyorum. Satıcı ile görüşün. Benim bilmediğim teknik bir detay vardır veya değişim yapılabilir. Başka panelde de deneme şansı bulmak mühim.
Enkısa akşam deneyeceğim tekrar teşekkürler
Panel modeli ne akşam bakayım ben de

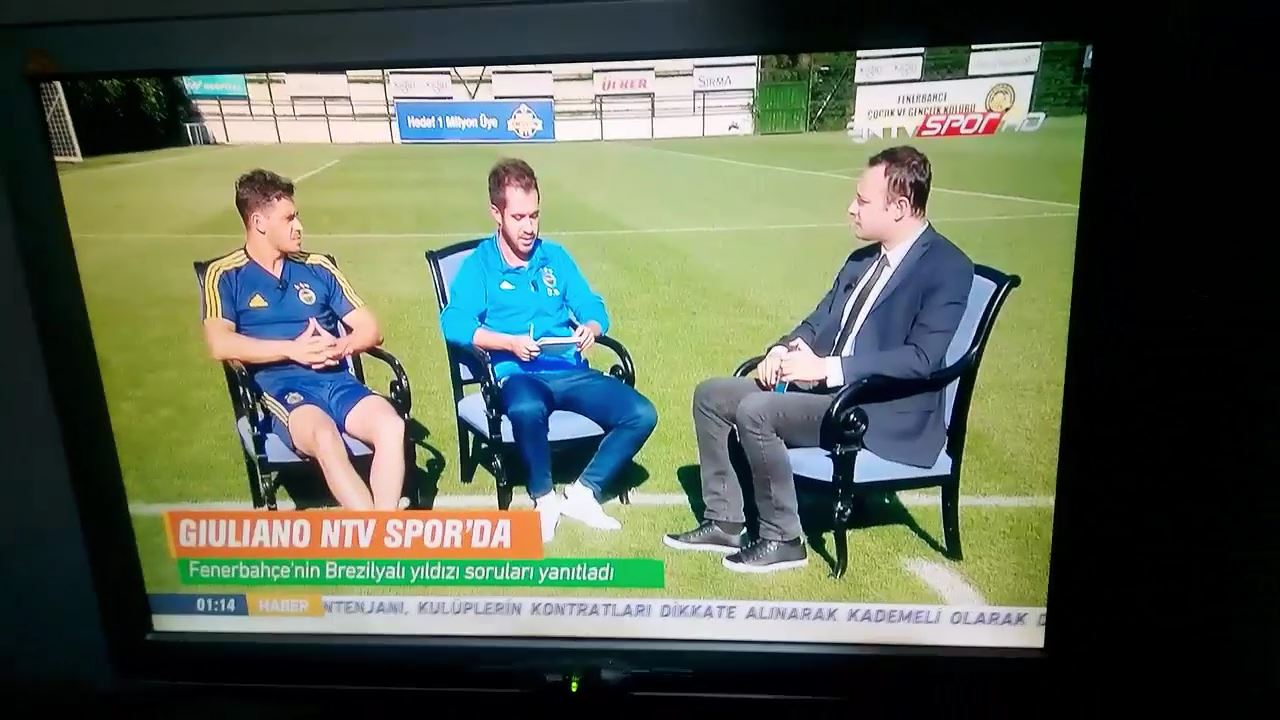

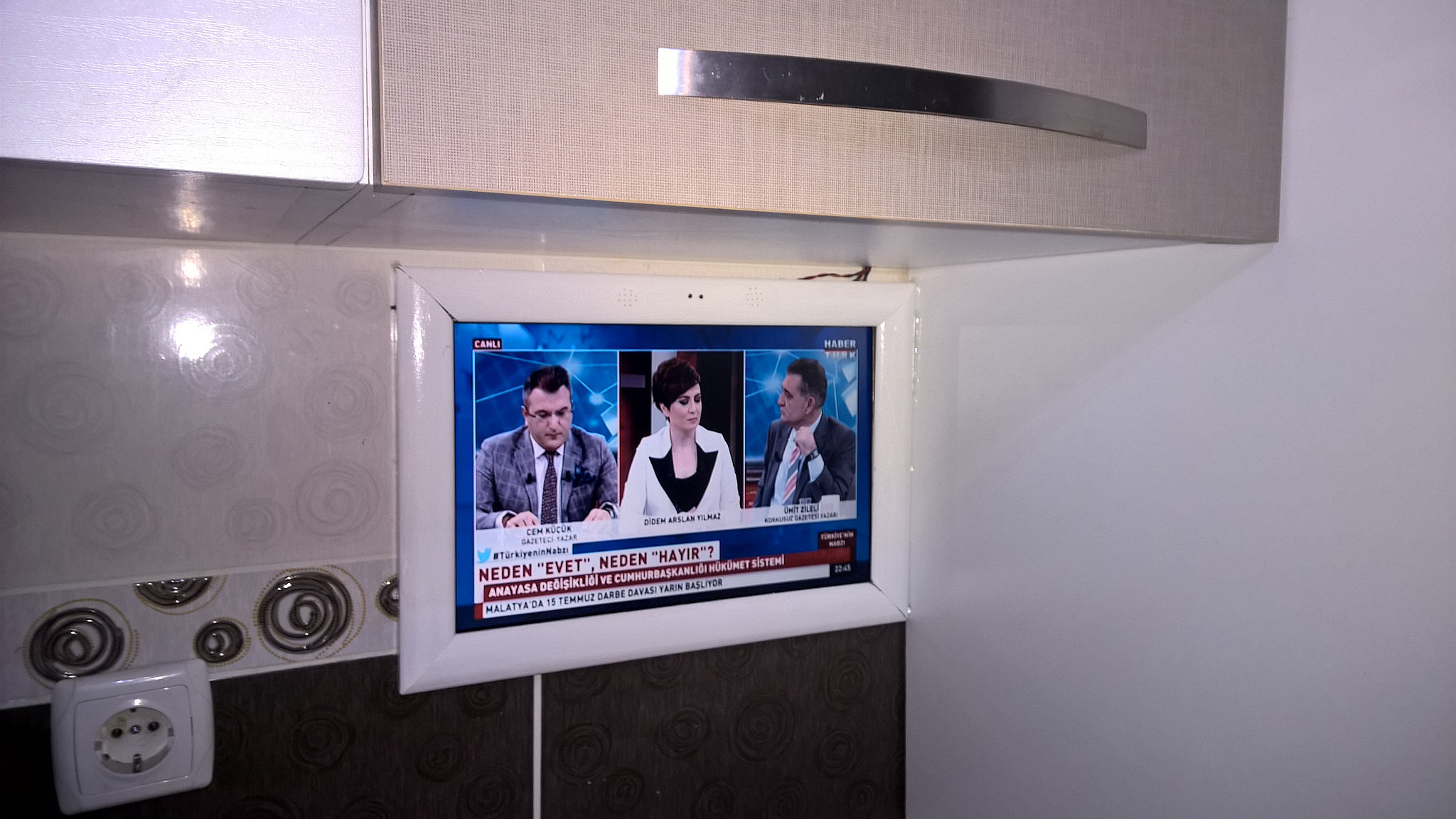

Bu arada benimkinin resmi

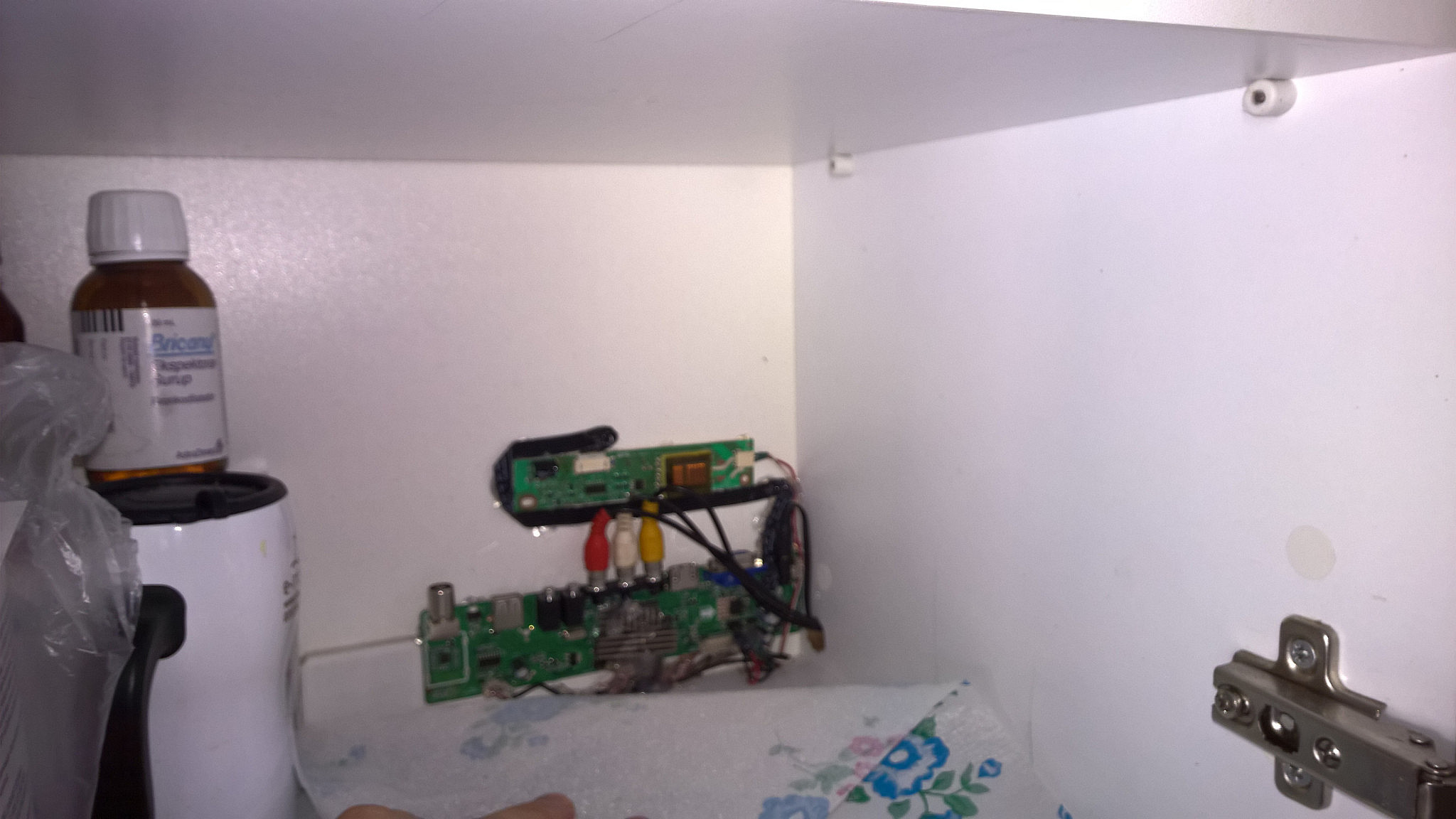

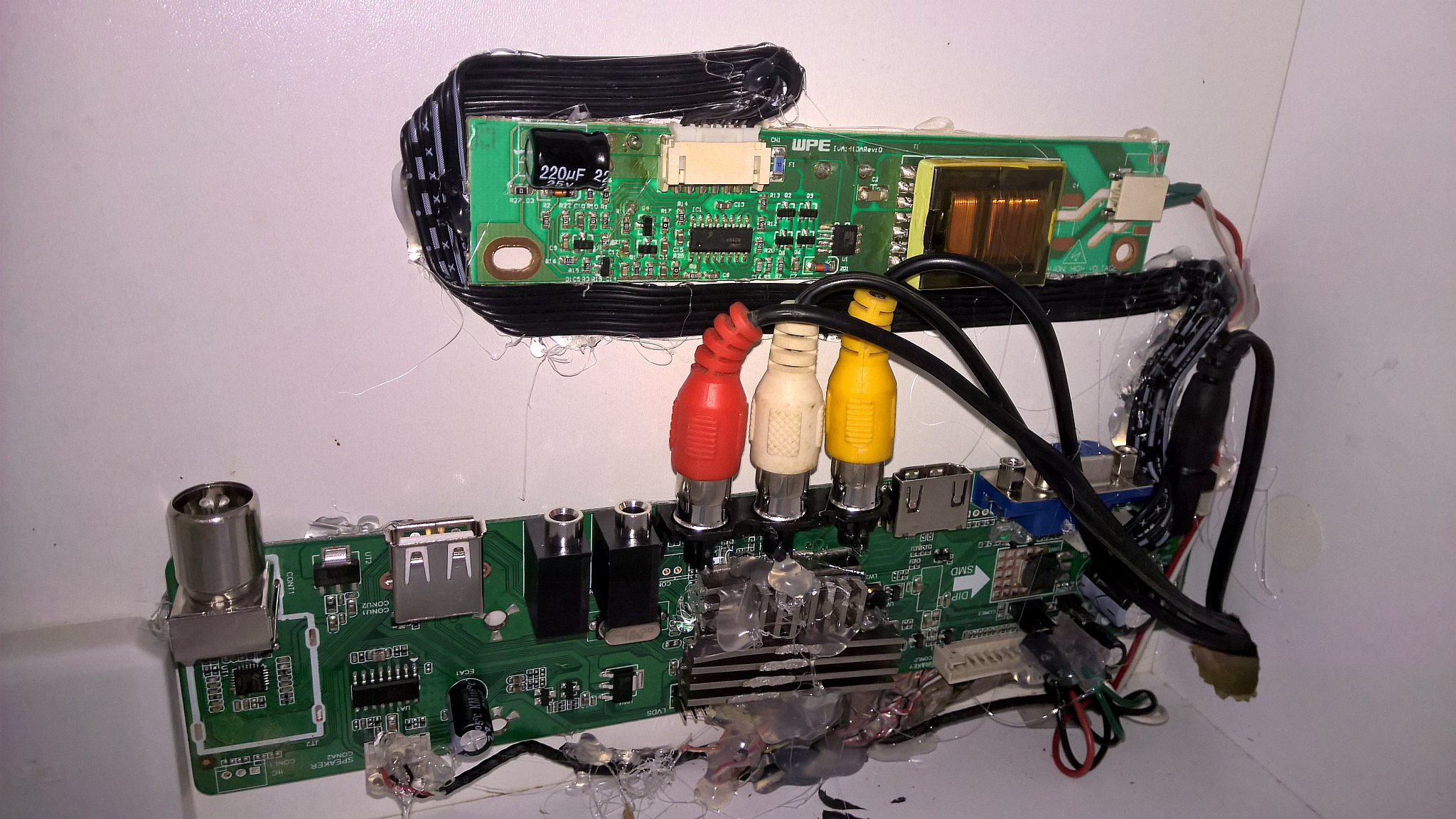

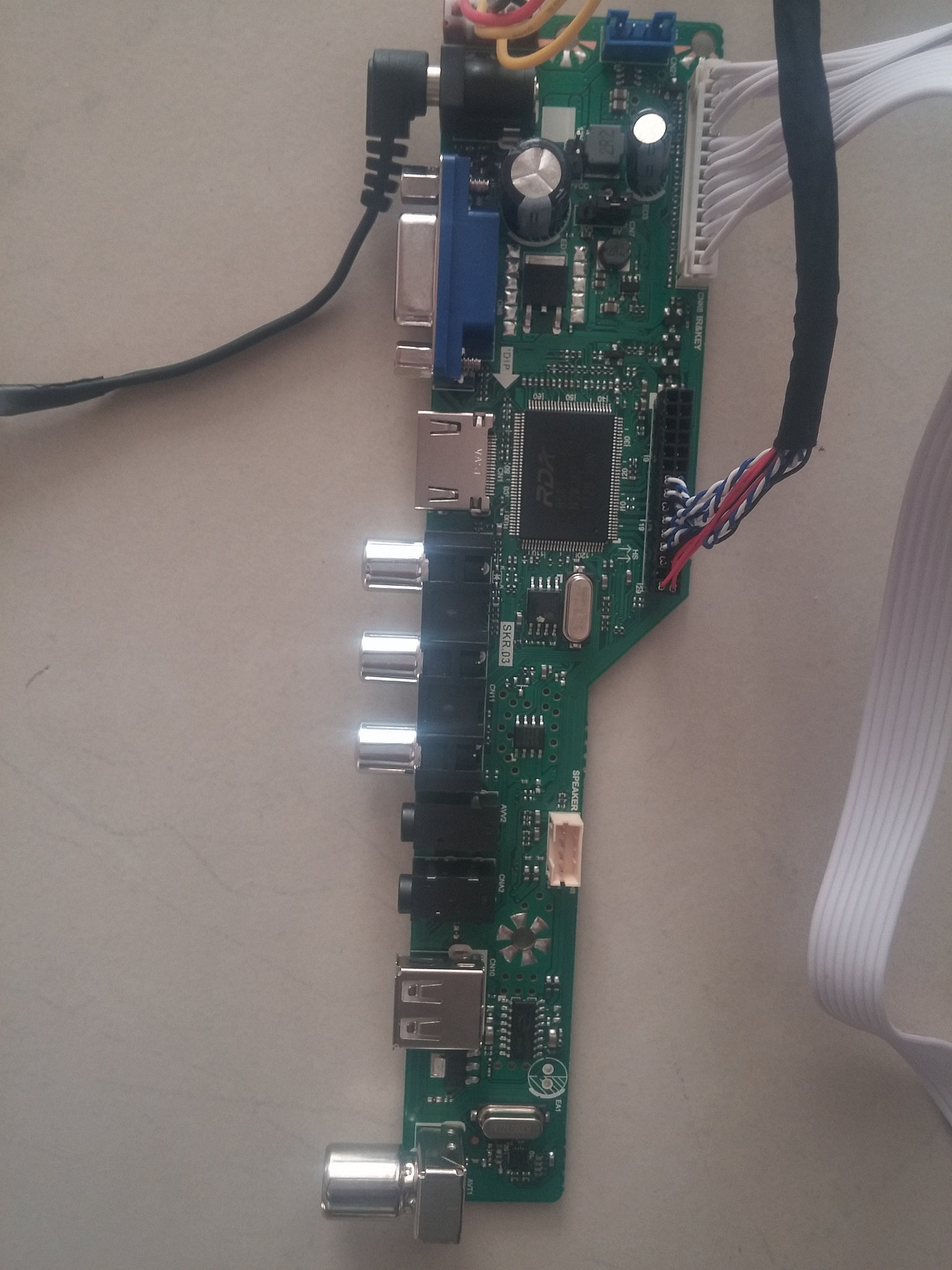

Bu da dolap içindeki boardun hali
Çok güzel 🙂 @ayvegok
Hocam başarılısın bravo panel bu
Bende fazla lvds kablosu vardı. Kontrol edeyim.

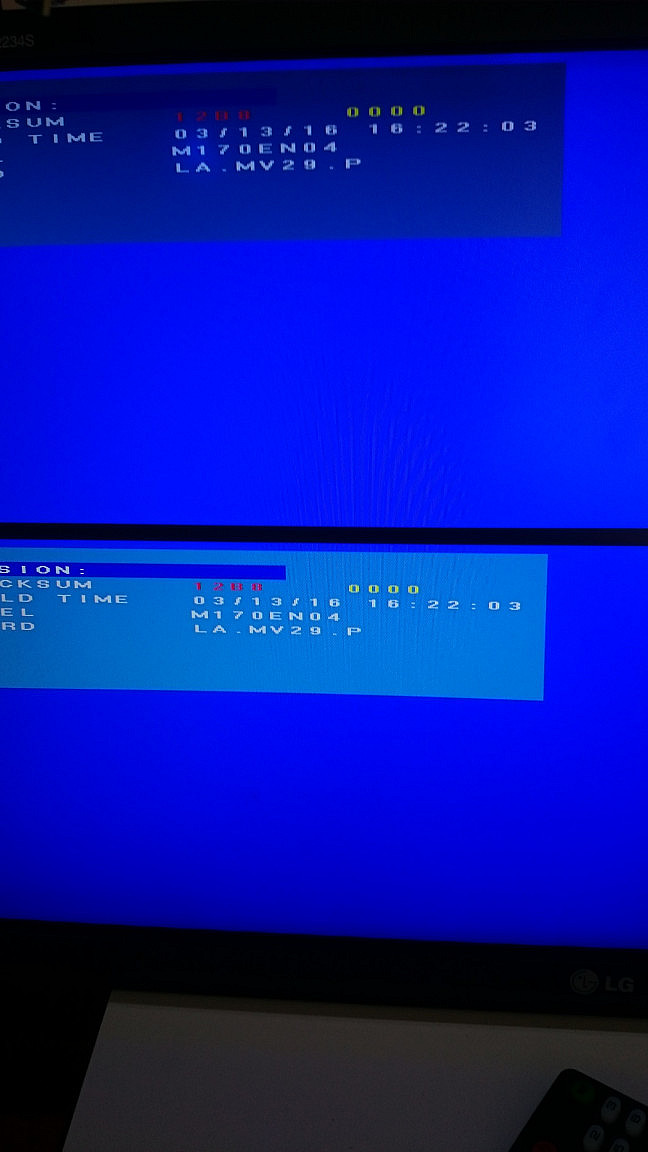

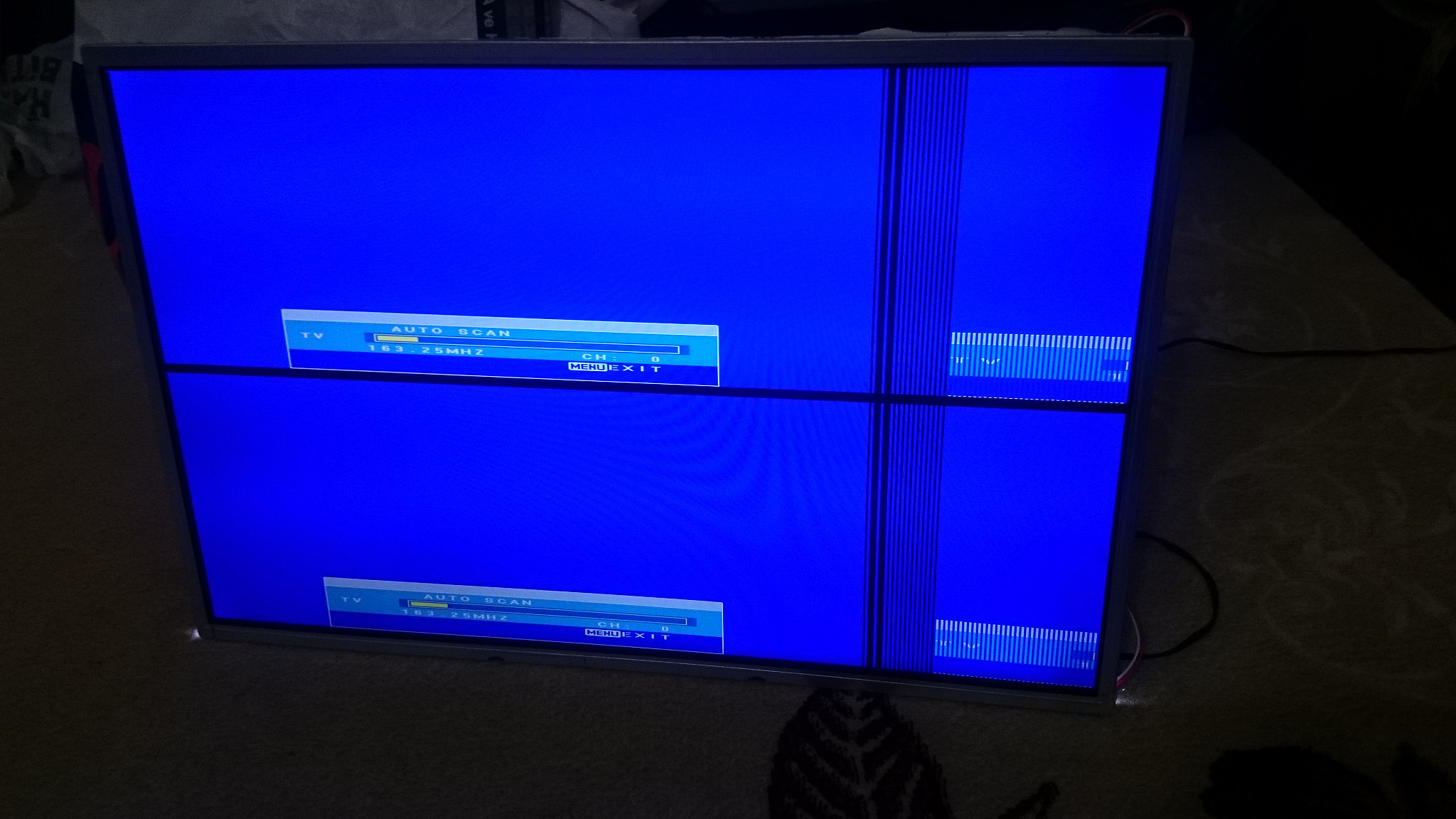

Şimdide 4 parça oldu hocam çözünürlük optimist nasıl yapacagız
@gerginix hocam @ayvegok hocam florosanda cok akıl cekiyordu bende söktüm led taktım ısınma sorunu çözüldü fakat 4 ekran cıkıyor
Cihaz eyefinity yapıyor tek panele 🙂 fw update ile çözülür.
@gerginix hocam müsayitmisiniz arasam görüşsek
@ayvegok "Firmware yükleme için de boardu aldığınız kişiye ekranınızın modelini mesaj atın mail adresinizi verin o size uygun firmwareyi mail atacaktır. Attığı dosyayı winrardan çıkartıp usb belleğe atın. Board üzerindeki usb girişine takın. Yalnız dikkat takmadan önce adopyoru bağlamayın. Usbyi boarda taktıktan sonra adaptoru prize takın. Tuş takımındakı led renkli renkli yanıp sonecektir. 1 dakika sonra renk sabitleşip ekrana görüntü gelecektir. Görüntü geldiğinde usb yi çıkartın. Sakın acele etmeyin."
Buradaki yönergeyi uygulayın. Çözülmezse görüşürüz sorun yok. @yasinim25
Tmm hocam saolun.
@gerginix hocam dediğiniz gibi.görüntü aldım fakat 4 parçayıdı servis menüsüne girdim menüden 1147 yaparak hangi versiyon ile çalıştığına baktım 17 " ekrana göreymiş şuanki ekran 22".board ı aldıgım adam fm atarsa sorunu çözeceğim inşallah
Vallahi süper bilgi. Gelişmeleri merakla bekliyorum.
Merhabalar, kola gelsin. Öncelikle çok güzel bir konu çok teşekkür ederim bütün emekleriniz için. Konu iyice genişledikçe benim de kafam iyice karıştı, o yüzden bilgi almadan bir şeylerin siparişini vermeyeyim diye düşündüm. Elimde dell inspiron m5030 ekranı var ve emin olmamakla beraber LED olduğunu düşünüyorum. Sadece 2. monitör olarak kullanmak istiyorum yani almam gereken board'un tv özelliğine sahip olmasına gerek yok. Ayrıca ekranı tamamen açmak da istemiyorum resimdeki gibi bırakmak istiyorum.
https://tr.aliexpress.com/item/Free-shipping-universal-Programmer-lcd-driver-board-for-12-42-LCD-TV-and-Laptop-screen-general/32301322651.html?scm=1007.12908.48240.0&pvid=a2933f1b-88ec-411d-86a3-86cb19aee8e0&tpp=1
Bu linkteki board benim ihtiyacımı karşılar mı yoksa ne önerirsiniz? en düşük maliyetle yapmak istiyorum. Yardımlarınız için çok teşekkürler
Ayrıca bir de ekranın üst kısmında kamerası da var onu da kullanabilmem mümkün müdür?
Kamera kullanamzsınız. Tv özelliği istemiyorsanız linkteki board işinizi görür. Lakin o board lcd için. İnvertor felan var. Sizin ekran lcd mi led mi. Ledlerde invetor yoktur. Ekran altında invertoru nette arştırsanız resmini görürsünüz o psrçadan yoksa leddir.

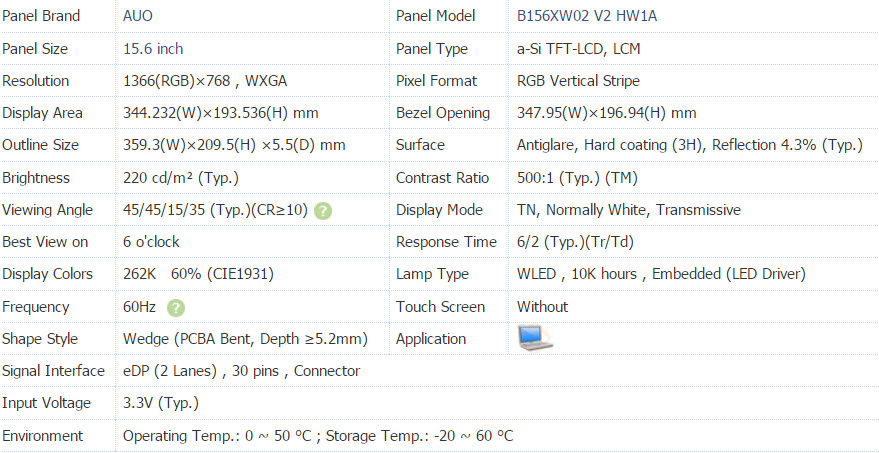

notebook modelinden arattığımda ekran LED olarak yazıyor. Led ekran için başka bir board mu bakmam gerekiyor?
LED ekranla çalışır. Inventor derdi olmaz. Satıcıya panel kodunu söyleyip kesin bilgiyi alın öyle verin siparişi.
Bu boardlar lcd için biliyiorum. Led kere uyarmı onu bilmiyorum. Satıcıya mesaj atın isterseniz. Ekranın arkasındaki modeli de yazın.led olduğunu da belirtin. İstanbuldaysanız ben de lcd ekran var. Değişebiliriz. Kolay gelsin.
Evet @gerginix hocam @ayvegok hocam işlem tamam tam ekran aldım gayet güzel ve mükemmel.ana kartı yanmış elimde birçok ekran var 50" e kadar.gayet mükemmel ve muazzam.bilgileriniz için çok teşekkür ederim.
FW ile mi çözüldü? @yasinim25
@gerginix doğrudur hocam fw ile çözdüm panel numarası birebir deil 22 baska fw ile hallettim
Hepsini tamir edersiniz artık. Bol kazançlar 🙂
Eyvallah saol hocam

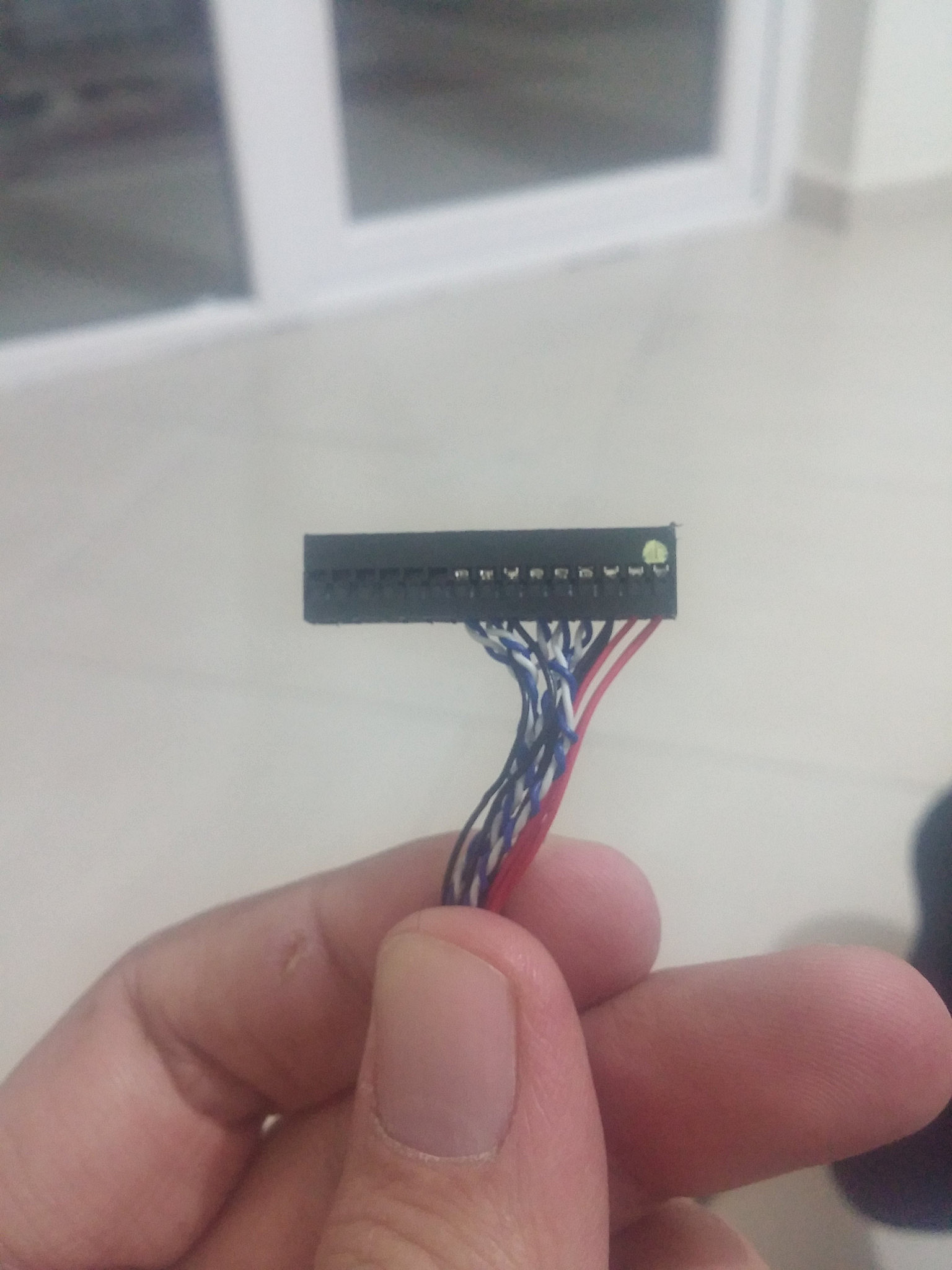

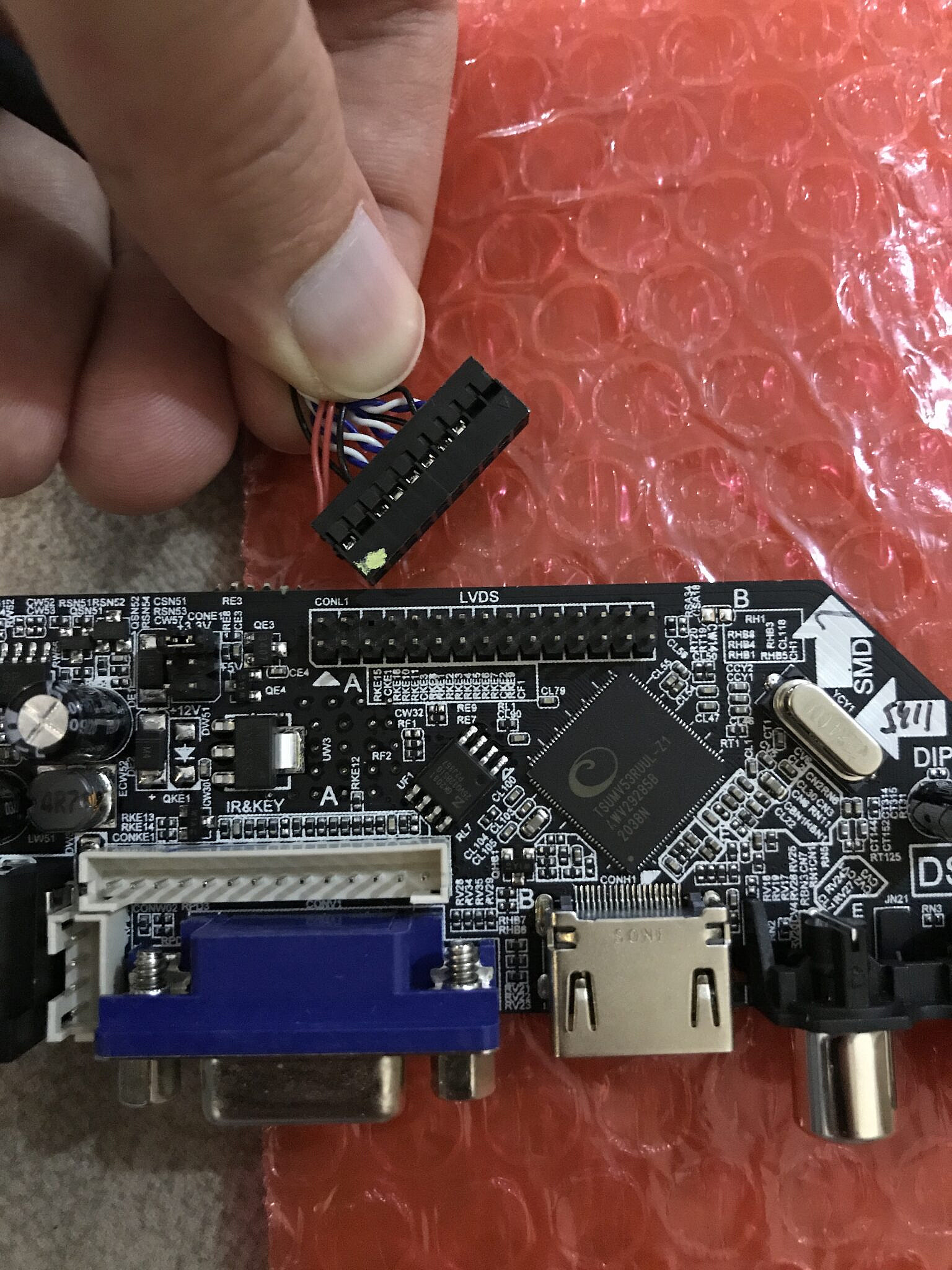

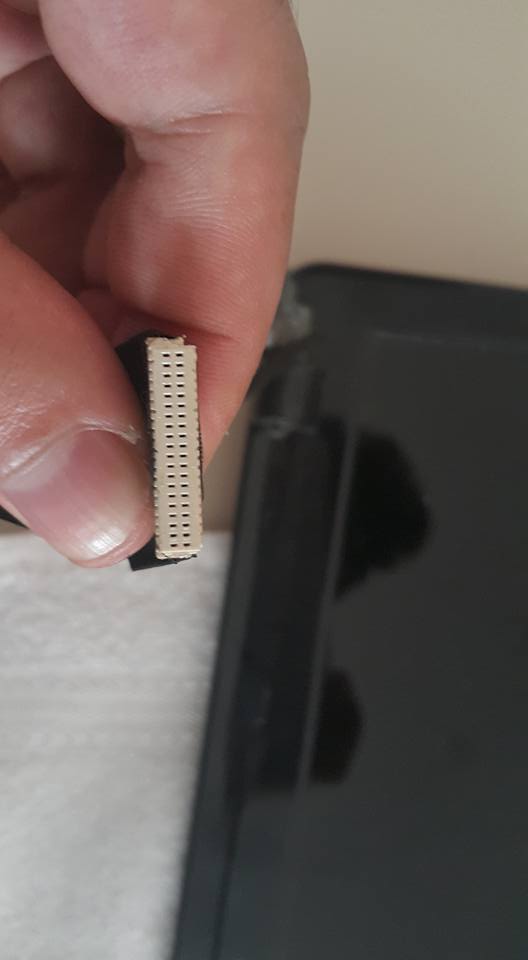

Sanırım benim lcd'nin bağlantısı genel olanlara göre farklı. Elimdeki lvds kablosunu kullanmak istiyorum ayrıca almamak için ve bunun board'a girişinde 40 pin var ama şu ana kadar 40 pinli board görmedim hiç. Önermeniz mümkün müdür acaba? panelin detayları da şöyle.

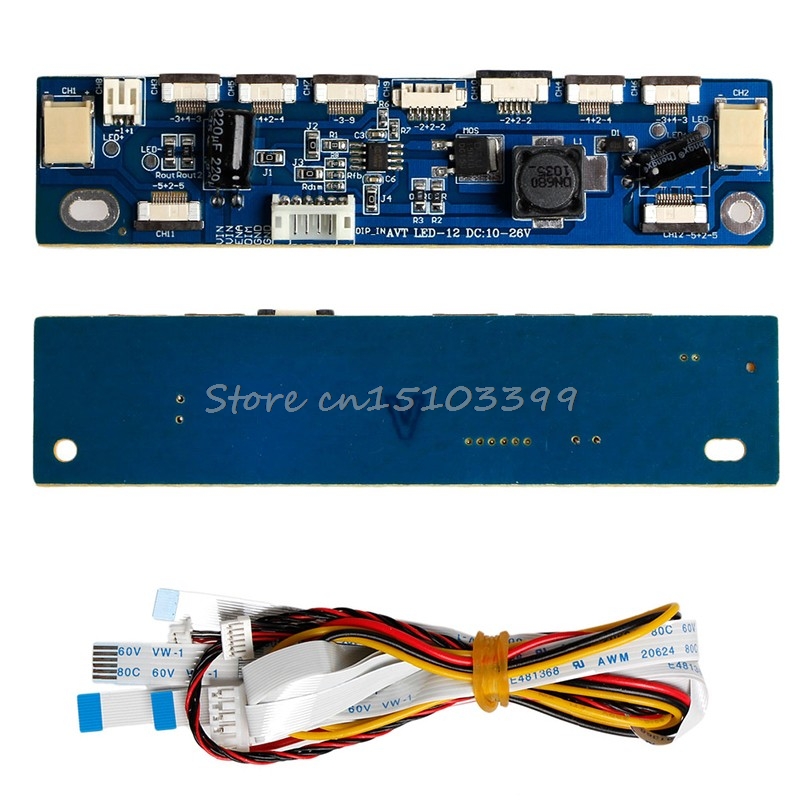

Anakarta montajı açısından işçilik istemeyen çözüm böyle bir şey: https://tr.aliexpress.com/item/40pin-single-6-LVDS-cable-LP140WH1-screen-cable/32622646300.html?spm=2114.49010208.4.8.tsetSO @walkytalky
@gerginix Yani eğer
https://tr.aliexpress.com/item/Free-shipping-universal-Programmer-lcd-driver-board-for-12-42-LCD-TV-and-Laptop-screen-general/32301322651.html?scm=1007.12908.48240.0&pvid=a2933f1b-88ec-411d-86a3-86cb19aee8e0&tpp=1
Bu boardu alırsam ve sizin yazdığınız kabloyla bağlarsam olur mu? Sadece edp board'lar ile çalışıyor diye düşünmüştüm ben. En uygunu da bunu bulabildim.
https://tr.aliexpress.com/item/HDMI-VGA-AUDIO-Signal-Controller-Board-10-1-17-3-LCD-EDP-Controller-Board-30Pin-needle/32768563357.html?spm=2114.010208.3.10.vSct8D&ws_ab_test=searchweb0_0,searchweb201602_2_10065_10068_433_434_10136_10137_10138_10060_10062_10141_10056_10140_10055_10054_301_10059_123_10099_10103_10102_10096_10052_10053_10050_10107_10051_10106_10084_10083_10080_10082_10081_10110_10111_10112_10113_10114_10078_10079_10073_10070_10122_10123_10126_10124,searchweb201603_6,afswitch_1,ppcSwitch_5,single_sort_0_price_asc&btsid=e2210e8f-2e8f-45f3-a743-53c52178a006&algo_expid=1a2c2ea2-b37d-4847-a47f-4f10ebf1689b-1&algo_pvid=1a2c2ea2-b37d-4847-a47f-4f10ebf1689b
@walkytalky Alttaki anakart led panel için. Ben bundan bir tane yakmıştım. Bu anakart ile led - lcd veya farklı inç'lerde panel çalıştırdım. Tek mesele LVDS. Modlamaya ne elim vardı ne de bilgim. tanesine birkaç dolar ek maliyet yapıp 6 farklı panel için lvds kablo almıştım. Kimbilir sizdeki panele uygun bir LVDS vardır çatı katında. Bakmaya bile üşeniyorum 🙂
Hocam hiç kasmayın 50-60 liraya lcd ekranlar satılıyor onu alın. O 5 dolarlık seti de alın. Elinizdeki ekranı da 100 liradan ilan açarsınız
@ayvegok Arkadaşım paylaşmakla çokta güzel yapmışsın bu ürünle ilgili nasıl irtibata gecebilirim seninle?
Ayrıca yapım aşamasında sizlere ilham verecek projelerinde paylaşımını yapacam. Önce @ayvegok le iletişime geceyim 😅
@gokhancinarr modlanmış panelleri buralarda görmek dileğiyle.
Gerginix ustam elimde bozuk casper marka 19 inc masaüstü monitorumden çıkardığım böyle bir panel var tv ye dönüştürmek istiyorum
fakat hangi kiti almam gerektiğini bilmiyorum bu panale uygun kitin linkini yazabilirseniz cok sevinirim
İnventor bağlantılarında yanık izleri var. Önce bir elektronikçide veya gerekli cihazlarınız varsa kendi kendinize inventor kablolarını ve girişlerini test edin/ettirin. @tnr1
valla hocam besleme ünitesinin olduğu yer tümden kararmış kablolarada izi çıkmış aslen tamirci masrafı etmek istemiyorum çalışırsa bu sekilde bi şansımı deniyeceğim sanırım resimde etiketler anlasılmıyor bi resim daha ekliyorum bu saattede rahatsız ediyorum kusura bakma
PV190WLCM monitörün model kodu.
https://tr.aliexpress.com/item/HDMI-DVI-VGA-AUDIO-LCD-Controller-Board-kit-19-M190A1-L0A-L02-M190PW01-V0-LM190WX1-TLC1/32365249028.html?spm=2114.010208.3.16.TvI82J&ws_ab_test=searchweb0_0,searchweb201602_2_10152_10065_10151_10068_436_10136_10137_10157_10060_10138_10155_10062_10156_10154_10056_10055_10054_10059_10099_10103_10102_10096_10147_10052_10053_10142_10107_10050_10051_10172_10084_10083_10080_10082_10081_10110_10111_10112_10113_10114_10181_10037_10183_10182_10078_10079_10077_10073_10070_10123,searchweb201603_1,ppcSwitch_5&btsid=3a80c1e3-6488-4945-8fae-90438eceb482&algo_expid=fb2b800c-9f2e-40c1-8a91-3a9e65b7bc7a-2&algo_pvid=fb2b800c-9f2e-40c1-8a91-3a9e65b7bc7a
Bu full kit. Ancak TV yapmaz. Monitörü tekrar çalışır duruma getirir. Elinizdeki panel ile birebir uyumlu. Full kit olduğu için biraz tuzlu. Sizin monitörün daha tanıdık olan kodu ise M190PW01... Ancak satıcıdan PV190WLCM ile sorunsuz çalışacağının teyidini alın.
TV kit için ise https://tr.aliexpress.com/item/V56-Universal-LCD-TV-HDMI-VGA-USB-AV-Interface-Controller-Driver-Board-for-M190A1-L0A-M190A1/32768327906.html?spm=2114.010208.3.45.QpSdvZ&ws_ab_test=searchweb0_0,searchweb201602_2_10152_10065_10151_10068_436_10136_10137_10157_10060_10138_10155_10062_10156_10154_10056_10055_10054_10059_10099_10103_10102_10096_10147_10052_10053_10142_10107_10050_10051_10172_10084_10083_10080_10082_10081_10110_10111_10112_10113_10114_10181_10037_10183_10182_10078_10079_10077_10073_10070_10123-10052_10152_10113,searchweb201603_1,ppcSwitch_5&btsid=f902bf49-54ca-473d-9791-94e3a0ca4b72&algo_expid=ef5df891-8833-4786-8d9c-97db819cbb3e-6&algo_pvid=ef5df891-8833-4786-8d9c-97db819cbb3e
Bunu almanız lazım. Ancak bir önceki sözüm geçerli. Satıcı ile iletişime geçip teyit alın.
@tnr1
çok teşekkür ederim dünden beri aradığım buydu birçok youtube videosu izledim ama geneli laptop paneli üzerine masaüstü panelliyle ilgili bulmak zor neyseki size rastladım tekrardan çok teşekkürler
@gerginix bende uzun zamandır arastırıyorum fakat universal bir kit bulamadım lcd panel kodu b154ew02 v7 ozellikleri 1280x800 lvds 1ch,6bit 3.3v. Yardımcı olurmusunuz?
Mesela v59, v29 gibi ortak kullanım kitleri uygunmudur. Satıcılara soruyorum ama henüz dönüs yapanda olmadı görünürde kaliteli satıcılar ama😕.
Bana ilham olan videoyu sizlerle paylaşayım eminim sizleride etkileyecektir.
https://www.youtube.com/watch?v=9aLzfjZu1DY
@gokhancinarr https://tr.aliexpress.com/item/HDMI-CVBS-RF-USB-VGA-AV-TV-Controller-Board-Inverter-Lvds-Cable-Remote-Kit-for-B154EW02/32699174743.html?spm=2114.010208.3.24.PSOSoN&ws_ab_test=searchweb0_0,searchweb201602_4_10152_10065_10151_10068_436_10136_10137_10157_10060_10138_10155_10062_10156_10154_10056_10055_10054_10059_10099_10103_10102_10096_10147_10052_10053_10142_10107_10050_10051_10172_10084_10083_10080_10082_10081_10110_10111_10112_10113_10114_10181_10037_10183_10182_10185_10032_10078_10079_10077_10073_10070_10123,searchweb201603_2,ppcSwitch_3&btsid=54628d47-b111-446d-869c-4c9fe6e8bc99&algo_expid=810fa942-4c79-4998-a28c-9922965ab992-3&algo_pvid=810fa942-4c79-4998-a28c-9922965ab992 Bu kit tam takım sizin panel için. Ancak oldukça pahalı.
https://tr.aliexpress.com/item/T-VST59-03-LCD-LED-Controller-Driver-Board-For-B154EW02-V7-LP154WX4-TLC3-TV-HDMI-VGA/32811167179.html?spm=2114.010208.3.52.PSOSoN&ws_ab_test=searchweb0_0,searchweb201602_4_10152_10065_10151_10068_436_10136_10137_10157_10060_10138_10155_10062_10156_10154_10056_10055_10054_10059_10099_10103_10102_10096_10147_10052_10053_10142_10107_10050_10051_10172_10084_10083_10080_10082_10081_10110_10111_10112_10113_10114_10181_10037_10183_10182_10185_10032_10078_10079_10077_10073_10070_10123,searchweb201603_2,ppcSwitch_3&btsid=54628d47-b111-446d-869c-4c9fe6e8bc99&algo_expid=810fa942-4c79-4998-a28c-9922965ab992-7&algo_pvid=810fa942-4c79-4998-a28c-9922965ab992 Bu ise gereken tüm parçaların bir arada olduğu daha makul maliyetli bir kit.
Sizin panel için tek LVDS kablosu bakındım ama bulamadım. Tek inventer tek LVDS gibi ayrı ayrı sipariş vermek de mümkün ki bu yöntem daha uygun fiyat sağlar ama vakit kaybettirir. Her şeyi bir arada bulayım derseniz 2. linkteki kit 29.44₺
@gerginix emeginize saglik zaman ayırıp ilgilenmissiniz. Tesadufen dun satıcının biri asagıdaki linkleri atmış ve uygun olduğunu söylemis 9 dolar kadar daha ucuza geliyor sanırım. Uygunluğunu anlayamadigim icin henuz almadım göz atarsaniz sevinirim.
Diy perks in projesini yapabilmem icinde ayrıca yardim isteyebilirim 😑
the board
https://www.aliexpress.com/store/product/free-shipping-V59-Universal-LCD-TV-Controller-Driver-Board-PC-VGA-HDMI-USB-Interface-7-key/1038287_32619651621.html?spm=2114.12010608.0.0.k7PnXH
cable
https://www.aliexpress.com/store/product/Generic-driver-board-FIX-30P-D6-30-pin-6-bit-LVDS-Cable/1038287_32622561762.html?spm=2114.12010608.0.0.14SfF5
Süper öneri
@gerginix onayini aldim siparise basliyorum o zaman. Ekledigim videodaki proje de batarya li yapmis bu batarya olayi hakkında nasil bilgi alabilirim sizd3n ? Mesela b lcd panelin ait oldugu laptopdaki batarya isimi gorurmu ?
@gokhancinarr Batarya işi çok basit. Lityum pil gerekiyor. 3.7V 2500MAH'lık tombul kalem pil gerekiyor. Bunların tanesi 15-25₺ civarında. Batarya kaç MAH'lık olacaksa o kadar pil gerekiyor. Tabii şarj edilebilir piller bunlar. 10K olacaksa 4'lü dock temin etmek gerekiyor. Yok 20K olsun dersen 8'li dock. Bildiğimiz notebook bataryası bu zaten.
https://www.google.com.tr/search?q=3.7+volt+pil&oq=3.7+&aqs=chrome.1.69i57j0l5.3751j0j8&sourceid=chrome&ie=UTF-8#q=3.7+volt+lityum+pil&tbm=shop
Ben bu videodaki akıllı olmasa bile TV kiti yapmaya karar verdim. Hali hazırda 19" bir panelim vardı. Bu akşam itibarıyla FW kurup TVS29 ile çalıştırmayı başardım. Üstüne paylaştığınız porje geldi. Teknik servis işleri yapan bir arkadaşım var. Dükkanı bozuk notebook'lardan çıkan panellerle dolu. Sanırım orada bu TV'lerden en az 15 - 20 tane yapacağız 🙂
Bu pillerin kodu 18650 olarak geçer. Notebook bataryası elbette iş görür.
Bona elektronik iyiymiş. İndirim de var. 40$'a 2$ indirim vardı. 2 kit ve gerekli LVDS siparişlerimi buradan verdim. Yolda 2 panel daha var 🙂
Merhaba arkadaşlar,
Elimde arızalı bir ibook g3 anakart falan yok sadece boş kasa ve ekranı var. Ekran 20 pin uygun LVDS yi bulabilirsem orange pi ile ekranı çalıştırıp kendi laptopumu yapmak istiyorum. Mümkün müdür?
@gerginix hocam elimde N154I1-L07 REV 3 panel var aşağıdaki linkteki kartı aldım ama paket içeriğinde kumanda,infrared alıcı ve anakart var.Sanırım lvds kablo ve inverter almam lazım bunları neye göre alacağım yardımcı olursan sevinirim.
Sipariş ettiğim ürünün linki: https://www.banggood.com/V56-Universal-LCD-Controller-Driver-Board-PCVGAHDMITVUSB-Interface-p-955022.html?rmmds=myorder
Panelimin Detaylı Özellikleri: http://www.panelook.com/modeldetail.php?id=2117
Satıcıyla iletişime geçip panel kodunu verip sipariş için link istemek yeterli. İlk başta yapılsaydı hepsi elde olurdu. Şimdi yine bekle dur 🙂 @burgamer
@gerginix hocam yorum attığın için çok teşekkürler ingilizcem biraz yetersiz sana zahmet olacak ama benim için satıcıya yazacağım metni yazar mısın
Ama satıcı inverver ve lvds kablo satmıyor galiba
İlle de vardır. I need LVDS cable for this panel. If you give me a link, I will buy it.
arkadaşlar uygun olan LCD Controller Board sipariş ettim:
https://goo.gl/hFeaZB
Şimdi bunun bayağı kumandası var, Anten girişi var. Direk anten kablosu taksam tv izleyebilir miyim yoksa bir uydu alıcıya vs gibi bir şeye ihtiyacım var mı?
Bunun dışında 12V 4A adaptör kullanın diyor. Şart mıdır bu değerlerde kullanmak adaptörü? Teşekkürler. @gerginix
Bunda uydu alıcısı yok.
üstad merhaba senden cesaretle aliexpressten panelime uygun board kit aldım.görüntü renk ve ekranın sağ tarafında çizik sorunum vardı.renk sorununu 1147 menüsünden lvds ayarı ile çözdük fakat diğer sorunu çözemedik. 33 mblık fw gönderdi ama kurulumu yapamadım. daha sonra 400 mblık gönderdi onu henüz gönderemedim. görüntüler aşağıdaki gibi.
Panelim https://ae01.alicdn.com/kf/UTB8uBl0bf2JXKJkSanrq6y3lVXa2.jpg
Aldığım ürün : https://tr.aliexpress.com/store/product/TV-HDMI-VGA-AV-USB-AUDIO-TV-LCD-driver-board-15-4-B154SW01-1680-1050-LCD/1413028_32653057099.html?spm=2114.12010612.0.0.5bdadf476Nh0vM
bana gönderdiği kitte gelen yazılım bilgisi : https://ae01.alicdn.com/kf/UTB8ac0YbgnJXKJkSaelq6xUzXXad.jpg
sorunum : https://ae01.alicdn.com/kf/UTB8v5hZbmbIXKJkSaefq6yasXXaK.jpg
update software sekmesinde verdiği fw yi kurmayı çalışırken aldığım hata : https://ae01.alicdn.com/kf/UTB85cSjmxHEXKJk43Jeq6yeeXXa8.jpg ( bulunamadı diyor)
buda son tarifi : https://ae01.alicdn.com/kf/HTB14RILbshmZKJjSZFPq6A5_XXaS.jpg
Usb 2.0 Flash kullanmak lazım. 3.0 olanları görmeyebiliyor. 400mb lık fw yi değil onun içindeki belirttiği klasörü Flash a at. 400mb fw olmaz. Onun içinde yüzlerce panel fw si var.
@gerginix aynen şu anda iniyor kalsör klasör dosyalar var. bana ilk sadece .bin dosyası atmıştı şimdi bin ve klasör var. bu sefer olacak herhalde o yazdıkları ne anlama geliyor. aeProduct.getSubject inneraeProduct.getSubject
@cptright o linki ben de alayım bir zahmet 🙂 ilgili fw yi Flash a atıp, panelden adaptörü söktükten sonra Flash ı anakarta tak. Sonra adaptörü tak. Kartın uyarı ışığı yanıp sönecek. Sabit olana kadar gücü kesme. Sabit olunca fw tamam. Ancak usb yi takmadan önce adaptör kesinlikle takılı olmasın kart uçar.
@gerginix tabiki atarım, mail adresi iletin 🙂 yalnız birşey dikkatimi çekti adamın ismini verdiği klasör 1920*1080 benim panel 1680*1050. bu seferde görüntü taşmasın ?
@cptright o liseden 154 ile başlayan 1680*1050 ile biten klasördeki binleri denemek lazım. Ben ilk seferinde 3. Denemede bulmuştum [email protected]
@gerginix LAMV56_PNL_LTN154P1_L02_1680X1050_3V_AG7K_SCH_G32_M90_PON_LGZLS_160614
şu isimde bir klasör buldum. benim panel LTN154P1_L01 1680*1050 bu klasör LTN141P1_L02 1680*1050. sizce ne yapmalıyım ?
Tam da bu işte. Bunun halletmesi lazım
@gerginix Merhaba hocam elime sonunda lcd kartım ulaştı.Dün fw kurayım dedim denerken v56 karta yanlışlıkla v59 fw kurdum kartta şuan v56 fw yüklemeye çalışıyorum ve ışık kırmızı olarak sürekli yanıyor ekran çalışmıyor.Bunu nasıl çözebilirim?
Mail verin link paylaşacağım. Mailde panel kodu da olsun
Merhaba elimde tum parçalar mevcut. Lcd,board,kumanda, invertor. Hepsini beraber ilgilenen olursa satmak istiyorum. Özelden irtibata geçebilirsiniz.
Gerginix ustam tekrardan merhaba biraz geç oldu ama anca vakit bulabildim bana vermiş olduğunuz linkteki kiti aldım montajını yaptım monitör kasasının içine oturmak biraz zor oldu ama başardım şuanda sorunsuz çalışıyor belki uğraşmak isteyenlere yardımı olur diye birde video hazırladım
https://www.youtube.com/watch?v=KIUAQ9gfSro
tekrardan teşekkürler
Elinize sağlık 🙂
merhabalar Gerginix ustam benim samsung 40" tv anakartı arızalandı bu universal karttan alsam uyum sağlarmı
55"'e kadar destek var ama sizin panel kodu önemli. Bu arada orijinal kontrolcü kullanmanızı tavsiye ediyorum herşeye rağmen.
led tv
İnternetten tam model ismi girip panel kodunu bulmaya çalışın
kendi bordu kronik sorunlu işlemciyi aşırı ısınıp bırakıyor piyadasan çıkma birtane daha aldım 1 ay daha çalıştı oda aynı şekilde gitti işlemci tekrar ısıtıp düzelttim bi süre idare etti gene oda gitti samsung 40c6000 modeli panel kodunu bulamadım sitede de çıkmadı
Panel kodu TV sökünce görünür. Panelin arkasında bulunan etiketlerden birinde yazar. Ben de aradım bulamadım kodu.
Merhaba arkadaslar. Lg Display 185wh1-tlg1 panel icin board istedim. 1 ch 8 bit 30 pin olarakta baska bir saticidan lvds kablosu istedim. Board ve kablo geldi ama sadece beyaz isik yaniyor. Goruntu gelmiyor. Panel saglam bundan eminim. Gelen lvds kablosunun dizilisi dogru mu nasil anlarim ve kendim duzeltebilir miyim acaba?
Bu panel girisi
Bu da board girisi
Bana mail atın bir dosya göndereceğim. [email protected]
@kazmerkaya84 öncelikle o noktalı kısım LVDS bağlantısı yapılırken anakartın içine bakmalı. Anakartın HMDI vs... portlarının size dönük olduğunu varsaydığımda noktalı kısım size bakacak ve sol dıştan takılacak. Bu şekilde montaj yaptınız mı? Az sonra link vereceğim. Orada panel FW'leri olacak. İndirip sizin panel için uygun olanı ilk mesajdaki şekilde anakarta uygulayın.
@gerginix iki turlude taktim. Yani noktali kisim hem ice hem disa gelecek sekilde. İnverter takili olma sebebiyle beyaz isiklar yaniyor. Ama goruntu gelmiyor
@kazmerkaya84 FW ile çözülecektir. Kontrolcü paneli tanımıyor henüz.
@gerginix hocam sizin verdiginiz yazilimlar uymadi. Skr03 benim kart. Usb ye atiyorum. Fisi takiyorum ama yukleme yapmiyor. Kendi yazilimlarindan atinca yuklemeye calisiyor. Yanliz hic durmudan kirmizi mavi isik pir pir ediyor. 10 dakika bekledim durmadi en sonunda fisi cektim. Kart hala islem yapiyor. Sadece goruntu almamiyorum. Ama ayni yazilimi tekrar usb takip deniyorum hic tepki vermiyor yazilimi yuklemis mi oluyor boyle yapinca. Baska yazilim atil deneyince yuklemeye calisiyor ama isik sonmuyor fisi cekiyorum yine. Kartta hala tepki var. Goruntu yok. Ayni sekil bu yazilimida tekrar yuklemeye calisinca tepki yok. Kart mi bozuk acaba benim.
@kazmerkaya84 benim bir anakartım da böyleydi. Fw yaparken ışık yanıp sönmüyordu. Panel kablo ne dendiysem çalıştırmadı. Anakarttan vazgeçtim sonunda. Yani bozuk demek istemiyorum ama normal de değil. Anakartın fotosunu rica edebilir miyim
@gerginix buyur hocam kart bu. Lvsd kablosunu iki turlude denemistim goruntu alamayinca. O yuzden bu resimde ters gozukuyor 🙂
@kazmerkaya84 bu anakart da aynı mantık ancak chipset farklı sanırım. Çin'den mi aldınız. Satıcı ile görüşüp panel için fw isteyin. İnventer çalışıyor. Ancak panelde hareket yok çünkü anakart panel ile kalibre değil.
@gerginix panel icin fw aldim aliexpressdeki saticidan. Ama yukleme sonlanmiyor. Işık sabitlenmiyor. 5-10 dk bekleyip kendim fisi cekiyorum. Dogru yuklenip yuklenmediginden emin olamiyorum bu yüzden. Kart aciliyor. Kirmizidan maviye dönüyor ışık. Kumanda tuslarina basinca isik pirpir ediyor. Yani kart aciliyor ama görüntü alamiyorum. Sizinde dediginiz gibi Inverter calistigi icin beyaz isik aliyorum sadece.
@kazmerkaya84 anakart bozuk. Benim bir anakart aynı hata yüzünden çöpe gitti.
@gerginix O zaman yeni anakart alayim. Yardimlarin icin tesekkurler
@kazmerkaya84 bu arada Flash fat32 formatında olmalı ve İSO dosyası klasör veya rardan çıkmış olmalı. Bunlardan eminseniz yeni sipariş vermeden önce bunun çalışmadığını video ve foto ile ispat edip yeni ürün isteyin
@gerginix flash disk fat32 formatında ve icine attigim fw bin formatinda. Zaten o sekil atmayinca yuklemeye gecmiyor. Video ve resim cekip saticiya yazdim. Haftasonu olduğu icin ceval vermedi daha. Tek sorun 40 gunde geliyor insanin gevesi geciyor.
Bu da datasheet deki dizilimi ama hicbirsey anlamadim ben 🙂
İnternette aradım bulamadım ekranın arkasındaki etiket böyle gerginix biri kodu bulmama yardım ederse. Sevinirim
Uygun olunca panel kodunu benim satıcıyla paylaşacağım.
Üstad panel kodu değil. Panelin başka bir kısmında olmalı.Bu TV'nin modelinden panel koduna yine ulaşılmıyor.
Teşekkürler
https://tr.aliexpress.com/item/v56-LCD-TV-Controller-Driver-Board-full-kit-for-30pin-1ch-6bit-1pcs-CCFL-LVDS-screen/32812032445.html?spm=a2g0s.9042311.0.0.ZqJipM linkteki kartı aldım. mailime satıcı firmware yi gönderdi. Dosyayı internetten indirdim LamV56.bin. Dosyayı usb üzerine yazdım. USB kart taktım karta güç verdim fakat kırmızı ışık sabit kaldı. aynı çözünürlükteki diğer firmware leride indirdim. usbye yazdım. tık yok malesef. sorun nedir acaba*
Kart çalışmıyor. Video ile durumu satıcıya göster
selamlar
burada bahsi geçen kartlarda uydu alıcı yok değil mi? direkt karasal anten bağlanıyor sanırım.
bazı controller boardlarda YPBpr bağlantısı var digital diyor. bunlarda uydu alıcısı var mıdır? bu digital bağlantı nasıl kullanılır?
teşekkürler.
@ibrahimhorkuc Sadece karasal yayın. Dahili uydu alıcı karttan en az 4 kat pahalıdır.
@gerginix teşekkürler üstad. peki YPBpr girişleri ile ilgili bilginiz varmı? asipariş verdiğim kartta bu girişler de var, ve satıcı ile görüşmemde kartın dijital destekli olduğunu belirtti.
@ibrahimhorkuc link alabilir miyim?
@gerginix https://tr.aliexpress.com/item/DS-D3663LUA-A81-DVB-T2-T-C-dijital-TV-15-32-in-Evrensel-LCD-TV-Denetleyici/32836949507.html
@ibrahimhorkuc bu bildiğimiz karasal yayın anteni ve hdmi VGA çıkışı olan kit. Dijital desteği konusunda hiç araştırma yapmadım ne yazık ki 🙂 yalnız bu full kit ama orada Gereksiz ayrıntılar da var. Bence kumanda arka braket anakart lvds ve ön panel tuş takımı yeter. Herhangi 12v adaptör ile çalışır. Dahili ses çipi fazla ısınıyor. Dahili hoparlör önermiyorum.
hocam kolay gelsin. ben de sipariş verdim haftaya elimde olur. laptop tan söktüğüm panele uygulayacağım. adaptör olarak laptop unkini kullansam sorun olur mu acaba ya da ne önerirsiniz?
O adaptör lüks kaçar ama iş yapar. Güvenli olur.
@gerginix laptop boşa çıkacağı için onu kullanayım dedim hocam ama 12v2a bi adaptör de iş görür sanırım
@ksk_355 standart bir 12v evet
Teşekkür ederim
@gerginix üstad inverter ne işe yarıyor kullanmasak olmaz mı?
bir de board üstün de voltaj jumperları var v3.3 v5 v12 diye bunların herhangi birini kullansak olur mu yoksa panele göre felan mı kullanmamız lazım?
Panel led değilse şart. Led 5v fluerasan 12v
@gerginix laptop paneli kullanıcam.
@bllergl inceleme zaten Notebook panellerinden bahsediyor. Tüm detayları gözden geçirin
Elimde boyle bi panel var panelook dan ozelliklerine baktigimda ccfl diye bir ibare buldum google yazinca florasanlar cikiyor sanirim florasan panel sizde bi kontrol edermisiniz ?
Tamam bu tek girişli inventer isteyen model.
Sanirim bu uygundur.
Satıcıya panelin kodunu yazıp buna uygun LVDS kablosu ekleyin lütfen derseniz tamamdır.
Panelook sitesine gore gorseldeki LVDS kablosu panele uygun ama dediginizi de yazicam. Tesekkurler yardiminiz icin.
Bazen uygun görünse de bir pin yüzünden sorun çıkabiliyor. Emin olmak için satıcıdan garanti almak lazım.
[email protected] buraya mail atın cevap olarak FW'leri göndereceğim.
@mezun LTN154XA-L01 bu koda en yakın 1280*800 olan çözünürlükteki FW'yi usb'ye atıp deneyin. BUnlardan tam olarak bu panel için budur diyebilmek çok zor. Bazen birkaç bazen de daha fazla FW denemek gerekiyor. Maili cevapladım.
Peki bir sey daha sorucam urun aciklamasinda 12v 4 a yaziyor bunun yerine 12v 2.1a kullaksak sorun olurmu veya gorseldeki gibi bi regulator problem cikarir mi?
Başta sorun yaratmaz ancak orta vadede çıkarabilir.
Merhaba.Elimde philips marka bir led tv var.kronik anakart hatası var.panel sağlam ama anakart sürekli arızalanıyor.benim sorum şu olacak.baska bir model den yada markadan anakartı elimdeki panele baglayabilirmiyim.eger olursa özellikle lg nin menüsü ve hızı hoşuma gidiyor.baglayabilirmiyim.tesekkurler
TV'lerin anakartları da özelleştirilebilir ancak fw varsa ki yoktur. Bu yüzden evrensel bir anakart kullanmak lazım. İncelemedeki gibi. @cemcuneytcan
@gerginix çok teşekkürler.o zaman android box alıp normal tv gibi kullanabilirim ve dsmart gibi uydu alıcısı baglayabilirim.ama tv nin kendi özelliği olan ambilight özelliğini kullanamam diye anliyorum
@cemcuneytceylan aynen.
Bende de sharp marka LQ150X1LHC3 B kodlu panel var. Floresans. Universal LAMV56U.A boardı aldım. Usb den lamv.bin dosyası ile instal etmeme rağmen sadece floresansları yandı. ekranda tık olmadı. ne yapabilirim acaba cevap verirseniz sevinirim.
@humayi hangi bin?
@gerginix hocam 12v 4a adaptor bulmakta zorlaniyorum gittigim elektronikciler 5a kullan sorun olmaz diyorlar 5a sorun yaratirmi veya elimde 12v 4.16a transformer var kullansam bi tehlike arz eder mi?
12v adaptörün amperine baktıktan ne olayım. Benimkiler bozulmadıysa ya tesadüf ya 12v olsun çamur olsun @bilergi
@gerginix anladim ozaman bosa para vermiyim bu adaptoru degerlendireyim 🙂
@bllergl KOnudaki ilk mesajımda (3 yıl olmuş) resimdeki adaptör 3.8A imiş.
Merhaba...
elimde bulunan panelleri sizin yaptığınız gibi değerlendireyim diye uğraşırken aliexpresten V56 lcd kontrol kartı aldım... inverter için fotodaki kartı aldım ancak inverter kartı bir türlü panele güç vermedi... bağlantılardan şüphem yok... zaten alternatifte yok... ben kendimce panelin kendi power kartından çıkışla kullanıyorum... ama inverter ilede çalıştımak istiyorum... acaba uyumsuz olabilirlermi... neyi yanlış yapıyor olabilirim...
Bugun 12v 1a adaptor ile kurulumu yaptim sorun yasamadim ama 1a olmasina da guvenemedim en kisa zaman 4a adaptor ile devam edicem birde cozunurluk ile ilgili bi sorun yasadim ekrani laptopa hdmi ile bagladigimda 1080p görüntü verdi 1366x768 yapmayi denedim ama secenekler arasinda yoktu sanirim hdmi dan kaynakli yeni adaptoru alinca vga ile baglayip tekrar denicem
HDMI ile böyle sorunlar yaşamak normal. PC monitörü olarak kullanılacaksa kesinlikle VGA kullanmak lazım.
Merhaba hocam. Bundan 4 ay once bi tv yaptim. 12v 1a adaptor ile 4 ay calistirdim bir sorun olmadi. Elime bir panel gecince yeni tv yaptim. 4 ay once yaptigimi yedek olarak kaldirdim.
Eskisinde kullandigim 12v 1a adaptoru yeni tv de 2 haftadir kullandim. Dun enerji gelmemeye baslayinca adaptoru actim. Devre yanmis.
Evde bulunan 12v 1a adaptoru taktim. 2 saatte acayip isindi. El yakacak sekilde. Ve o da bozuldu.
12v 2a adaptor aldim. Taktim 10 dk ya cok isininca cektim hemen. Kartta falan kisa devre vardir diye 4 ay onceki sorunsuz tv yi cikarttim. 12v 2a isinan adaptor soguyunca taktim. 2 saatte o da bozuldu cok isinip.
Simdi evde bulunan 12v 0,5 a adaptoru denedim o da isiniyor.
4 aydir sorunsuz kullandigim tv ile 2 hafta once yaptigim tv. İkisinde de adaptor cok isinip bozuluyor.
İki kartinda ayni anda bozulma ihtimali cok dusuk bence.
Baska nerelere bakip ne denemeliyim?
Yardimlariniz icin tesekkurler
Bunların chipsetine soğutma yapmak şart.
@gerginix merhaba bende de lcd konrol kartı var taktım ama çalışmadı mail adresin varsa ordan detaylı fotograf ve video atayım banada yardımcı ol şu olayı çözeyim istersen bana mail at [email protected]
[email protected]
@gerginix size mail attım
Selamlar. bu kartlardan birini alıp 15" lcd'de çalıştırdım sorunsuz. Şimdi eski PC monitöre bağlıyorum. Vga'dan. Ama görüntü alamıyorum. Ne yapmam gerekiyor acaba?
Anlayamadım. Bunu monitöre mi bağlıyorsunuz?
@gerginix evet monitöre bağlamak istiyorum.
Monitöre nasıl bağlanır bu kartlar? VGA çıkışından bağlıyorum ama görüntü alamıyorum. Bi ayarı mı var bilmediğim?
Bu anakart ile çalışan panel monitöre bağlanmaz. Ekran kartına bağlanır.
hocam bende bu kartlardan aldım birtürlü calıstıramadım bana yardımcı olurmusun
Sorun nedir, neler yaptınız da çalışmadı?
Neler yapmadım ki aldıgım görüntü beyaz ekran
Sinir oldum lütfen yardımcı olun hocam
kardeş usb programı nasıl yazcaz
panel numarası veriyom bulamadım yardımcı olun B154EW08 V.1 - LTN154AT01-101
Foto yükleyin, lcd lvds girişi, ile lvds pinlerini de fotoya dahil edin.
Nasıl montajlı fotomu istiyon
@gerginix
@hivdairaz11
Hangi kart varsa ona göre .bin ile biten dosyayı kopyalayıp flash'a yapıştırıyosun. Usb flash'ı karta takıyosun ama inverteri lcd'yi bağlamıyosun. Kumanda alıcı kısmındaki led renk değişitirip yanıp sönüyor, en son sabitleniyor. Sonra enerjiyi kesip, flashı çıkarıyorsun lcd kablosunu inverteri takıp enerjiyi veriyorsun. bu şekilde yaptığın halde görüntü yoksa ya lcd LVDS kablosu uyumlu değildir yada kartın bozuktur. Hangi kartı aldınız? Hangi LCD ekran var? Kartı alırken satıcıya LVDS kablosu için ekranı özelliklerini modelini vs. belirttiniz mi?
Maalesef kardeşim belirtmedim sonradan haberim oldu böyle seylerden benden simdi anakart ve panel numaralarınımı istiyorsun bana yardım et lütfen
Foto gönderemiyorum
Digeri de bu
B154EW08 V.1 - LTN154AT01-101
Panellerde bu
Bin dosyalarını siz gönderseniz sevinirim
Bendeki kartta bu model, V53. Mail adresini yazın, göndereyim yazılımı. Kabloya yapabileceğim bişey yok. İnternetten araştırmaniz lazim
[email protected]
Birde bu lamba güç parcasında sorun olabilirmi power tusuna bastığımda tık diye ses cıkıyor ekran acılır gibi oluyor kapanıyor siyah ekranda kalıyor fark ettim kıvılcım gibi bişi cıkıyor bozuk olabilirmi
Olabilir, ilk sizden duydum bu sorunu
Digerini takayım dicem yuvaları uymuyor birde birde bu 12 v 5 v onu neye göre ayarlıcam söylermisin
Panel led ise 5v, lcd ise 12v'tur genellikle.
Ekranın özelliğine göre o kısım,senin ekranın datasheet'ine bak
http://www.panelook.com 'dan
Link sorunlu bos sayfa cıkıyor
Ovelok doğru önerileri yapmış ancak yazıyı dikkatli okusaydınız keşke. Satıcıya panel kodunu belirtmek hayati önem taşıyor.
Yapabileceğim Baska bişiy varımı önere bileceginiz
@hivdairaz11 linkteki fw leri indirdiniz mi? Denediniz mi uygun çözünürlüklü bin'lerden?
bir gelişme var sanki ama ekran beyaz baska bişiy yok
1147 menüsü çalışıyor mu? Blogda var.
gerginix 1147 menüsü nedir bembeyaz ekranda menü göremiyorumda
birde su ekran paneline uygun b154ew08 v.1 için kartta v53 evrensel tv kontrol panosu 10-42 inç ıvds sürücüsü panosu tv vga av hdmı usb ds.v53rl.bk tam kiti için ltm190m2
of ya elimde 3 ekran var 2 tam teşkilatlı anakart var hiç birşey yapamadım bukadar zor olmamalıydı
yardımcı olana parasıyla yaptırcam güvenilirim yeter ki olsun isterseniz görüntülü konusur beraber cözeriz yeter ki bir sonuç alıp merakımı gidereyim
Üstad cidden uzaktan yardım etmek çok zor. Doğru fw yi kurduğunuzda sorun olmaması lazım ama beyaz görüntü lvds sorunu gibi görünüyor. Yani pinler. Satıcı ile görüşüp elinizdeki paneller için uygun lvds kablosu isteyin. Sorun lvds pin kombinasyonu gibi görünyor.
tamam teşekkürler gerginx su ana karta usb için uygun yazılımı nasıl sorcam yada bulcam merak ediyom
Mail verin size elimdeki tüm fw leri atayım.
@gerginix [email protected]
Senin ekranların özelliklerine baktım, ikiside 3,3 v olarak görünüyor. 12 - 5 - 3,3 olan kısımda, jumper'ı 3,3 v'a getir. Gerginix'in gönderdiği .bin dosyalarından isminde 1280x800 olanları sırayla dene. Benim gönderdiğimin olması lazım aslında. Aynı kart çünkü bendeki de. Ama sendeki sorun LVDS kablosu ile alakalı anlaşılan. Bu arada karta yüklemeyi yaptığında konuda anlatılanlar gibi sonuç almış mıydın? Yani ledin renk değiştirerek yanıp sönmesi vs.?
Ek olarak sendeki ekranların linklerini şunlar;
https://datasheetspdf.com/pdf-file/718937/AUO/B154EW08-V1/1
https://datasheetspdf.com/pdf-file/911164/Samsung/LTN154AT01-101/1
Sendeki bin dosyası kırmızıdayken yanıp söndü sonra yeşilden sabitlendi tabi kendi kendine oldu power tusuna basmadan
Tamam yükleme olmuş, sorun LVDS kablonda.
Lvds alırken neye dikkat etmem gerek bundada yardımcı olursan Yada kaynak bulsan oradan alsam
Satıcıya ekran modelini vermeniz gerekiyor alırken. Yada satın almadan önce mesaj atın, bendeki ekran şu, çözünürlüğü şu, bu ekrana göre uygun mu kart, uygunsa ona göre LVDS kablosu olsun diye yazabilirsiniz. Yani kaynak yok aslında, direkt satıcıya sorulması gereken birşey.
bu kitlerden alıp, firmware güncelleyerek, farklı model panelleri deneyebilir miyiz ?
Selamlar herkese
Panelime uygun ürün arıyorum ama tam koduna göre bir uyum bulamadım . Acaba genel olarak uyumlu ürünler mi cıktı ?
https://www.psaparts.co.uk/laptop-screen/dell/oem-pno/lj96-06168a--4hrccx.html
Panelim bu yardımcı olursanız sevinirim ..
İncelediğim sürücü universal olduğu için siz satıcıya bu model veya üzeinden ciddi zaman geçtiği için güncel bir sürücü için panelinize uygun fw yüklenmesini isteyin. Öteki türlü sizin panele denk bir fw bulup Manuel kurmak gerekecek @erenalp-topcuoglu
hocam merhabalar kolay gelsin eski laptopumdan söktüğüm paneli tv ye dönüştürmek için benim hangi üründen almam lazım eksik yada fazla ürün almamak için yardım ederseniz sevinirim
#Aliexpress TRY 83.63 33%OFF | Tv + Hdmi + Vga + Av + Usb + ses Tv Lcd sürücü panosu 15.4 inç Lp154W01 B154Ew08 B154Ew01 Lp154Wx4 1280X800 Lcd denetleyici kurulu Diy kiti
https://a.aliexpress.com/_dXLH66j bu işinizi görür ayrıca tvs29 serisine göre fiyatı çok makul.
Hocam Teşekkür ederim ürünün siparişini verdim kurulum ile ilgili yapmam gereken bir şey varmı yoksa kabloları yerli yerine taktıktan sonra direk görüntü alabilirmiyim?
SAtıcıya elinizdeki panelin tam kodunu verin ve uygun FW'nin yüklü olmasını özellikle rica edin. Bir dalgınlık olursa FW'yi bizim bulup yüklememiz lazım. Bunun dışında kabloları ve adaptörü takmak yeterli. Bu ürün anten girişine sahip ancak siz bunu değil, hdmi ile recevier bağlantısını kullanarak TV özelliği edineceksiniz. Sürücü ile birlikte adaptör gelmeyecek 12V 4A adaptör gerekiği ilanda belirtilmiş. @k-ozyurt_55
Panelin tam kodunu satıcıya yolladım dediğiniz gibi uygun FW yi yükleyip göndermesini istedim.12v 4A adaptörü Türkiyeden bir yerden alırım artık.Ürüne hdmi dan kutu bağlayıp tv özelliğini kullanmayı düşünüyorum.Ürün geldikten sonra kurulum aşamasında bir sıkıntı yaşarsam tekrar sizi rahatsız edicem..Yardımınız için Teşekkürler...
Hayırlı olsun.
@gerginix hocam sağolasın tekrardan Ilgın alakan için...
@k-ozyurt_55 rica ederim
@gerginix hocam selamlar, googledan buldum rehberinizi. gpusu sorunlu laptop senelerdir atıl olarak duruyordu. onun ekranını monitor olarak kullanmak istiyorum. tv özelliği olmasa da olur. ekranı çıkardım arkasında LTN156AT02 yazıyor. http://www.panelook.com/LTN156AT02_Samsung_15.6_LCM_overview_8740.html
bu panel için hangi parçaları almam gerek bi fikriniz var mı? ayrıca aynı laptopun adaptörü var şu şekilde : https://n11scdn.akamaized.net/a1/450/elektronik/adaptor/dell-n5010-adaptor-sarj-cihazi__1027146967244928.jpg
şimdiden yardımınız için teşekkürler.
Akşam 21.00'e kadar yazmadıysam beni yine dürtün ilgileneceğim.
@gerginix tamamdır hocam çok teşekkürler vaktiniz için.
@gerginix vaktiniz oldu mu hocam
@gurveer-ponce #Aliexpress TRY 87.21 33%OFF | Tv + Hdmi + Vga + Av + Usb + ses Tv Lcd sürücü panosu 15.4 inç Lp154W01 B154Ew08 B154Ew01 Lp154Wx4 1280X800 Lcd denetleyici kurulu Diy kiti
https://a.aliexpress.com/_dYpGu2O satıcıya panel kodunu belirtin. Lvds yi panele göre ayarlasın anakarta fw atsın. Tamamdır.
@gerginix çok teşekkür ederim hocam uğraştırdım. emeğinize sağlık. benim panel 1366x768, bunda 1280x800 yazıyor bir porblem teşkil eder mi?
@gurveer-ponce fw ile aşılır o işler. Bu hazır Kit satıyor ancak lvds ve fw güncellemesi ile değişir o çözünürlük. Siz iletişime geçin yeter.
@gerginix teşekkür ederim hocam
merhabalar
lcd ekranım: B156XW02 V2 HW4A
almayı düşündüğüm board: https://tr.aliexpress.com/item/4000067131480.html
doğru mudur hocam?
14 gün geçmiş. Pardonç Sanırım ürün kalkmış satıştan göremedim.
T.VST29.03 TV KIT DIY bu ürünü türkiyede bulabilirmiyim
Tr satıcı sanmıyorum.
T.SK106A.03 tv kiti var şu sitede ekran ile beraber satılıyor: https://www.sahibinden.com/ilan/ikinci-el-ve-sifir-alisveris-bilgisayar-dizustu-notebook-lq150x1lhs2-ekran-pluslvds-ekran-surucusu-karti-plus-kumanda-plus-lvds-kablo-900172815/detay
@gerginix iyi günler. Daha önce bir link paylaşmışsınız ancak şuan kullanılmıyor link. LP154W01 monitör için şu linkteki seti almam yeterli olacak mıdır?
https://banggood.app.link/J2eSZfXzTbb
Burada tek dikkat edilecek konu lvds kablosunun sizin panelinize uyumlu olup olmadığı. Panelinizin kodunu satıcıya söyleyin, uygun lvds koyduğundan emin olsun. Bunun dışında zaten full set ve ihtiyaç duyduğunuz her şeyi barındırıyor.
@gerginix teşekkür ederim. Banggood’da satıcı banggood’un kendisi sanırım bu yüzden pek anlaşamadım ama aldık bakalım umarım çalışır.
@gerginix Hocam ürün geldi. İki sorum olacak elimde 12 v 5a adaptör var onunla denesem olur mu? Satıcı 12 v 2-4 a kullanın demiş. Bir de bu lvds kablosunu nerden başlayarak takmam gerekir? Pin girişi daha az çünkü.
@gerginix bu şekilde doğru mudur?
@aliosman hocam kart soketin de ve kablo soketin de ok işareti var. Dikkat et görüceksin ok işaretleri aynı yönde olmalı.
@bllergl teşekkürler. Gördüm noktayla ok işaretini denk getirdim.
Kablo bağlantısını bilmem ama güç kaynağının amperi fazla olmasının zararı olmaz. Aletin ne kadar akım çektiği önemli. Burada da sizin adaptörünüz istenenden fazlasını veriyor, sıkıntı olmaz yani.
Teşekkür ederim. Deneyelim bakalım.
Çalıştı ama alt taraf yavaş hareket ediyor. Kablolardaki bir sıkıntıdan dolayı mı yoksa benim monitörden dolayı mı sizce ? Daha önce böyle bir sorunu yoktu monitörün. Firmware yüzünden olabilir mi bu sorun? @gerginix
Alt taraf yavaş derken?
Üst taraf normal oynatıyor videoyu resimdede görünen alt kısım sanki ağır çekimde oynuyormuş gibi bulanık görüntü oluyor. Görüntü üstüste biniyoe yani. Uzun pozlama gibi mesela ⤵️
@aliosman aynı çözünürlük ve inş için farklı fw deneyin.
@gerginix denedem. Düzelmedi malesef
40 pin için kontrol kartı satan varmı?
Bu konuyu lütfen canlandıralım.Tecrübelerimizi buraya aktaralım.
Ben konuyla ilgilenmeyeli hatta bildiklerimi unutalı çok oldu. Ancak burayı bilen ve unutmayan sorulan soruları cevaplar diye umuyorum.
