3b yazıcı ile yaptığım ''rc truggy'' projesine ara vermiştim, projeyi rafa kaldırmama az kala @asaltek 'in sağladığı teşvikle tekrar başladım 🙂 Kaç saat harcandı hiç saymadım, tek bir jantın baskı süresi 13 saat!! Yakında montaj ve sonrası arazide tozu dumana katmak var 🙂 #hobby #hobi #rc #DIY #3DPrinter #3BYazıcı #akış #KendinYap
13 saat çökmüş ya, sürmez gibi geliyor sanki

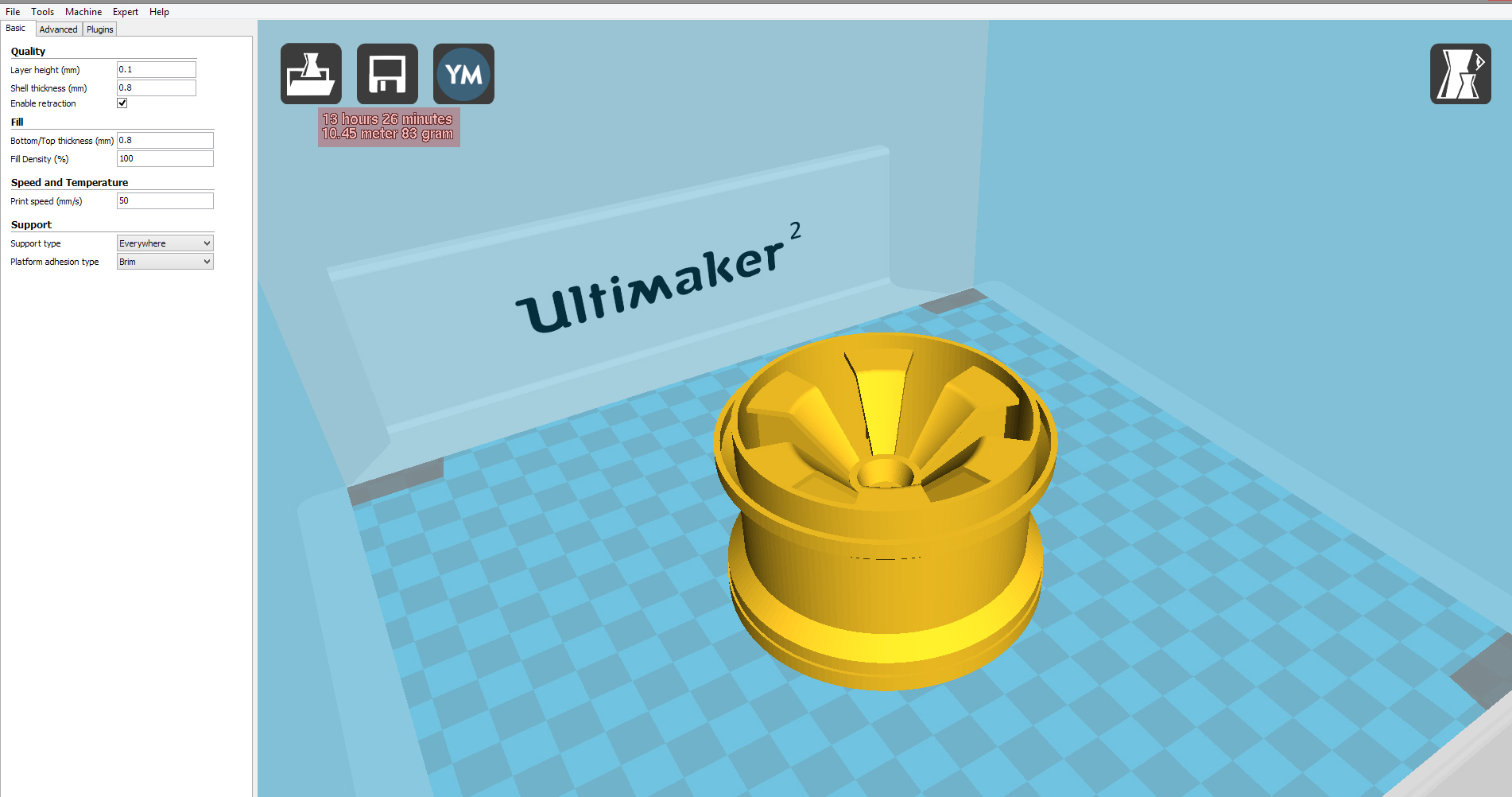

Kırmızı ile işaretlediğim bölümde baskı süresi yazıyor, parça epey büyük offroad jantı, destek parçalarda eklemek zorunda basması için, ve nispeten karmaşık bir rota izliyor yazıcı kafa, bunların hepsi birleşince baskı süresi uzuyor maalesef.
Merhaba,
Ben de 3D yazıcı yapmak istiyorum ama maliyet açısından sıkıntım var (lise öğrencisi olunca tabi 😀 ).Tamamen hurda parçalarla yapmak istiyorum.Önerebileceğiniz bir tecrübeniz var mıdır?Örneğin plastikler ABS olsun,motorları hurdacıdan sök(nema 23 motor buldum başka bir proje için,çok hesaplı tanesi 4-5 lira tutuyor) tarzında tavsiyeleriniz olursa beklerim.Teşekkürler.@backflip @asaltek
Bu konuda pek fazla yardımcı olamam henüz, tasarım aşamasındayım fakat fiyat odaklı bir ürün geliştirmiyorum, daha çok; sorunların giderildiği daha temiz bir ürün üzerinde çalışıyorum, bu konuda seni @elmek6 arkadaşımıza yönlendirebilirim çünkü kendisi yazıcı üretimi ile ilgili derinden ilgilenen birisi. Yinede şunu belirtmekte fayda var; ucuz bir çözüm için Çin'den siparişleri araştırabilirsin, bazı şeyleri hurdacıdan temin etmek mümkün fakat bulamayacağın parçalar olacak ve onları Çin'den getirtmek epey bir ucuza gelecektir.
http://forums.reprap.org/ bu forumu biraz karıştırmanı tavsiye ederim. Nema 23 ün teknik özelliklerini tam bilmiyorum fakat yanlış hatırlamıyorsam 2a üzerinde bir güç çekiyor, step sürücülerini zorlayabilir, uygun sürücüleri bulabilirsin elbet fakat hali hazırda denenmiş onaylanmış sürücüler ve prototipleme kartları var, onları kullanmanı ve riske girmemeni tavsiye ederim, nema 17 motor kullanılır genelde yazıcılarda, bunlardan temin etmeye bak!!
@backflip Nema 23 motoru PIC ile sürüp otomatik kamera kaydırıcı (slider) yapacağım.Bir de bir motorun Nema 17 olması için 46mm boyutunda olması yeterli mi?
Ebatları önemli değil (eğer kasa tasarımını sen yapacaksan), mega 2560-a4988 sürücü-ramps...bu parçaların teknik şartlarına uyumlu olsun yeterli, 200 adım pololu step, zamanlama kayışı (gt2 6mm uygun) bunlarla işi halledersin
Bu arada sıcaklığın yüksek olabileceği (mesela motorların monte yerleri) bunları illaki plastik ile yapacaksan abs kullanmalısın, pla 60+- dereceden sonra yumuşamaya başlar, geri kalan heryerde pla kullanabilirsin.
@backflip zaten gereken bilgileri vermissin. Dedigin gibi baslangic icin reprap.org Türkce forumlar ve Türkce ana sayfasi bir cok bilgi mevcut.yinede yardim lazim olursa foruma yazarsiniz. Nema 17 ve 4 kablolu motor secin.
@elektroseckin bu konuda çok soru geliyordu RepRap adım motoru sayfasını Türkçe|ye çevirdim umarım herkese faydalı olur, muhakkak baştan sona okumanı tavsiye edeirm.
(Ceviri icin gönüllüler arıyorum)
http://reprap.org/wiki/Ad%C4%B1m_motoru
@elmek6 ellerine sağlık çok faydalı bir iş yapmışsın, çeviri için metinleri faceden yollarsan; uygun zaman dilimlerinde seve seve yardımcı olurum. Yeni yaptıklarını da görmek istiyorum 🙂
@backflip wiki sayfalarini online cevirebiliyorsun tek yapman gereken kayit olmak.
Yeni proje 3D Hubs'a katildim oradan 3 boyutlu yazicin varsa gelen siparisleri basiyorsun. 4 gündür araliksiz cikti aliyorum 1kg filament bitti. Ne bastigimi anlayamadim 😀 bi mimarin cizdigi tuhaf sekiller cikartiyorum.
Hemen üye oluyorum 😀 @elmek6
Demek ki kamyon felan yapsan kim bilir ne zaman biter. 🙂
sanırım kamyon daha kısa sürede biterdi 🙂
@backflip
Projene tekrar dönmene çok sevindim 🙂 sona çok yaklaşmışsın sanırım, parçaların hepsi, özellikle de jantlar mükemmel görünüyor. Baskı çözünürlük kalite ayarı maksimumda olsa gerek. Herhalde ülkemizde bu çalışmanın bir benzeri daha yoktur. Parçaların arasında, cnc ile üretemeyeceğim bir çok parça var, minik çarklar gibi, cnc' de işler ufaldıkça zorlaşıyor.
Eline sağlık, çok güzel iş başarmışsın, bitmiş halini görmeyi hevesle bekliyoruz. 🙂
Sayende tekrar başladım usta 🙂 sona az kaldı inşallah, baskı kalitesi ortalama seviyede, daha kaliteli olabilir fakat süre ikiye katlanır hiç gerek yok 🙂 bunda da zorlaşıyor parçalar ufaldıkça, cnc'nin işini bu bunun işini cnc yapamıyor işte, all in one sistem yapmak gerek 😉 güzel düşüncelerin için teşekkürler...
@backflip, bu orta kalite ise, resimlerden gördüğüm kadarı ile hiç daha da artırmaya lüzum yok, zamanı gereksiz yere uzatmamak lazım. Ben de cnc' den çıkan parçalara mutlaka zımpara atıyorum zaten. Fotoğraflardan görüldüğü kadarı ile, baskı çözünürlüğün oldukça yeterli, hatta fazla bile sayılır. Sonraki projelerinde mekanik olarak sıkıntı yaratmayacak bölümlerde çözünürlüğü kısmanda sakınca olmayacaktır. Hatta o kademe çizgileri, görsel olarak bazı yerlerde göze hoş bile gelebilir.
İşlevsel parçalarda hiç gerek yok, görsel objeler için zamanı harcıyorum sadece 🙂 cnc ile cilalı gibi parça almaya kalkarsan o da sanırım yazıcı gibi saatlerini harcıyor, doğru ekipman kombinasyonu şart, her şeye gerektiği kadar, bizim için vakit en önemli şey. Sizin projeleri de sabırsızlıkla bekliyorum, teşvik sırası bendeyse bileyim 🙂
Ben 3d kısmı ile ilgileniyorum projedeki vertex sayısı kaç 🙂
Model Summary:
axis2_placement_3d: 336
model_definition: 1
product_shape: 161
shape_definition_representation: 161
shape_representation_relationship: 131
shape_representation_relationship_with_transform: 302
Container Items:
closed_shell: 127
face_surface: 9255
geometric_shape_representation: 257
manifold_solid_brep: 127
oriented_closed_shell: 1
Peki ya 3D Yazıcıdan başka bir 3D Yazıcı bastırabiliyormusun? Olsa çok güzel olurdu 😀
Adam filazof çıktı iyi fikir 😀
Belli başlı parçları basabiliyorsun benim bildiğim.
Fatihin dediği gibi belli başlı parçalar basılabilir, elektronik harici ortalama %50 diyebilirim, kafaya takıp kasayı komple basabilirsin (zamanlama kayışı ve kasnağı, vidalı mil gibi parçalar da dahil) fakat kısa ömürlü olur..
Hey gidi Re-Volt be.Müthiş bir proje tebrik ederim.
Teşekkürler adaş 🙂 az oynamadık, geçen yine yükledim ama geçmiş artık o günler, hatıralarda yaşaması daha iyi 🙂
Eski arkadaş ortamı olsa yine keyif verir bence fakat çok zor oyunmuş eskiden iyi oynardık 😀
Jantlar mükemmel olmuş toplanmış halinin videosu yada fotoğrafları varmı süper birşey çıkıcak veya çıkmış gibi birşeye benziyo 🙂
