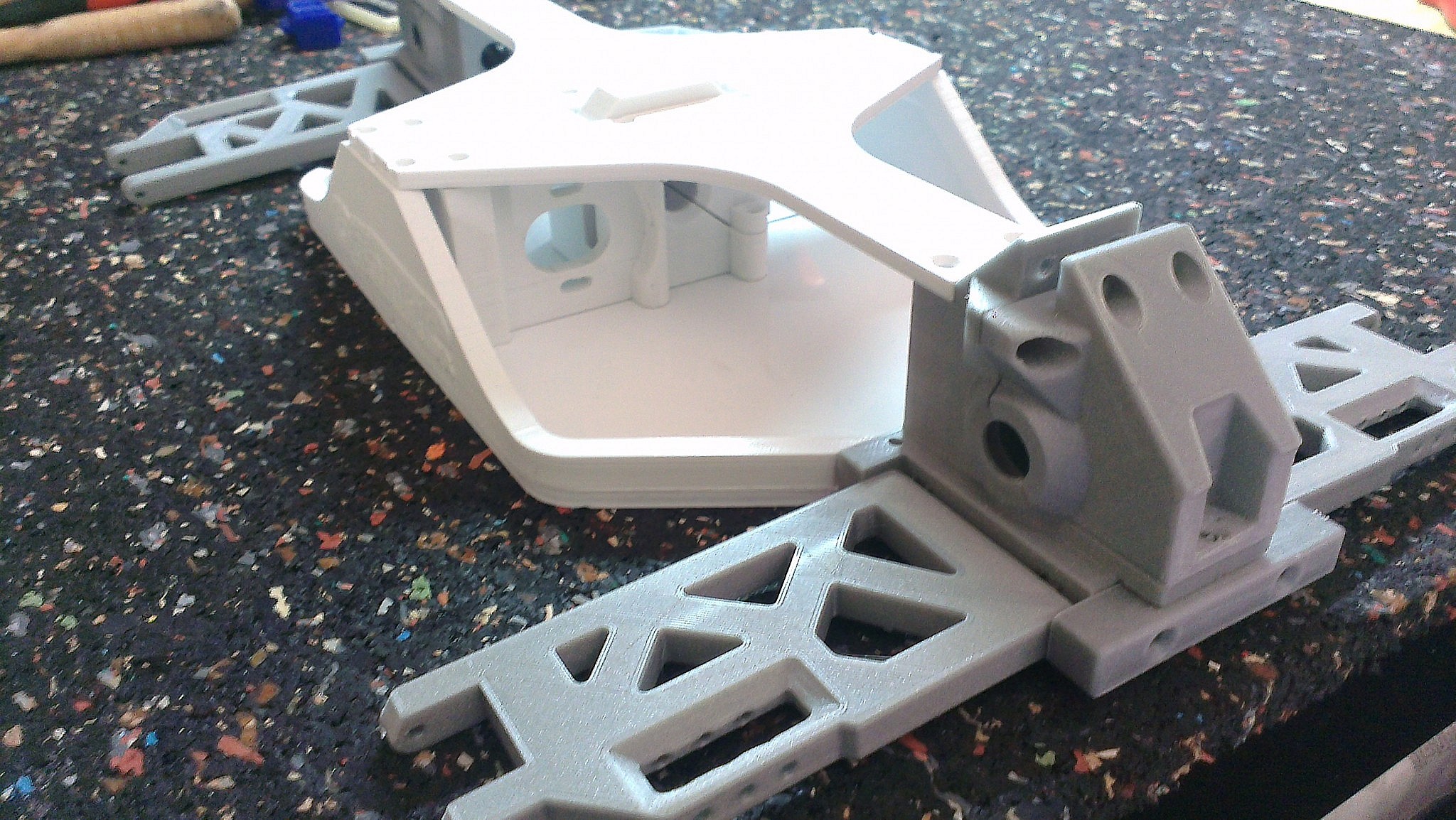

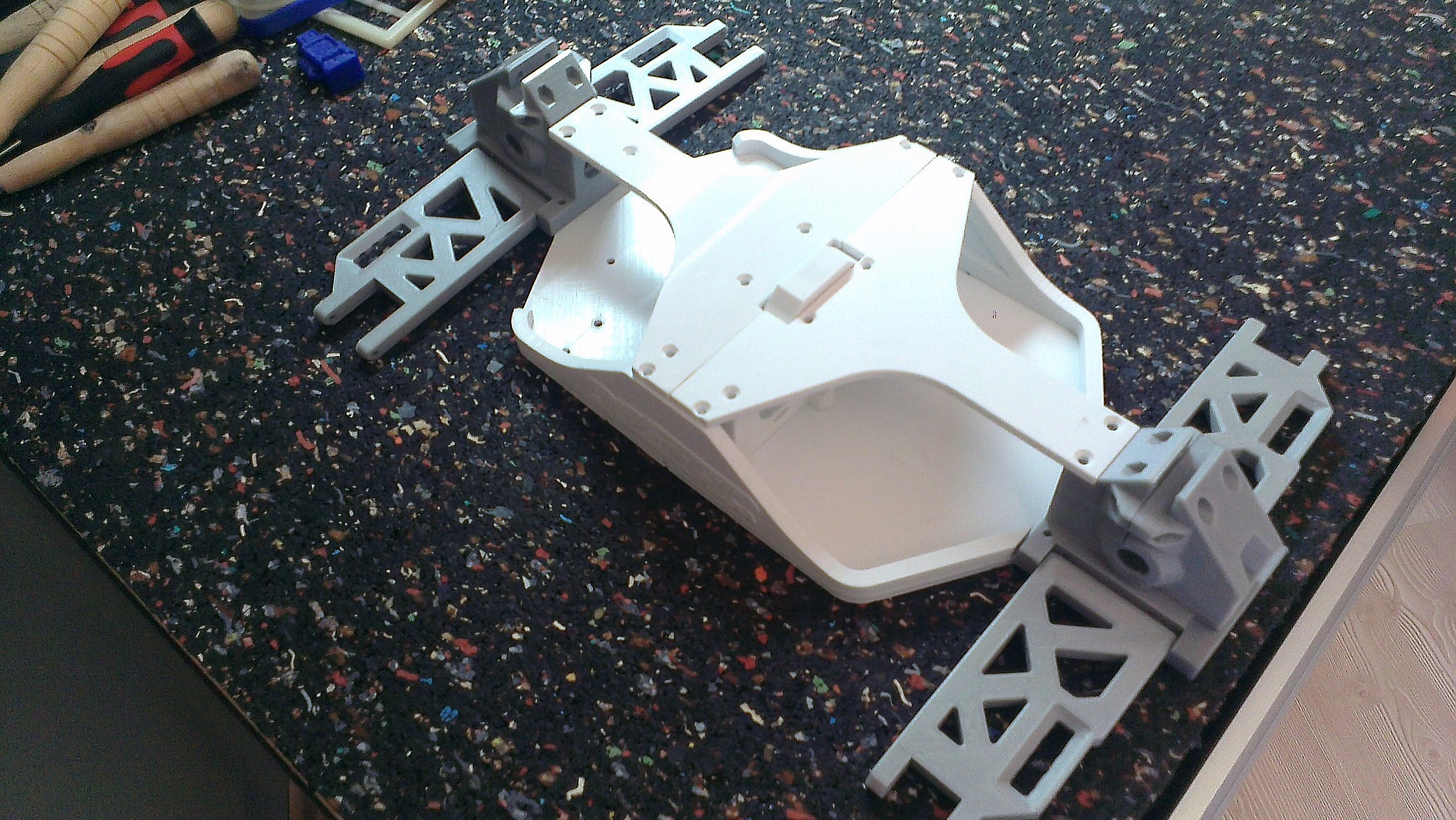

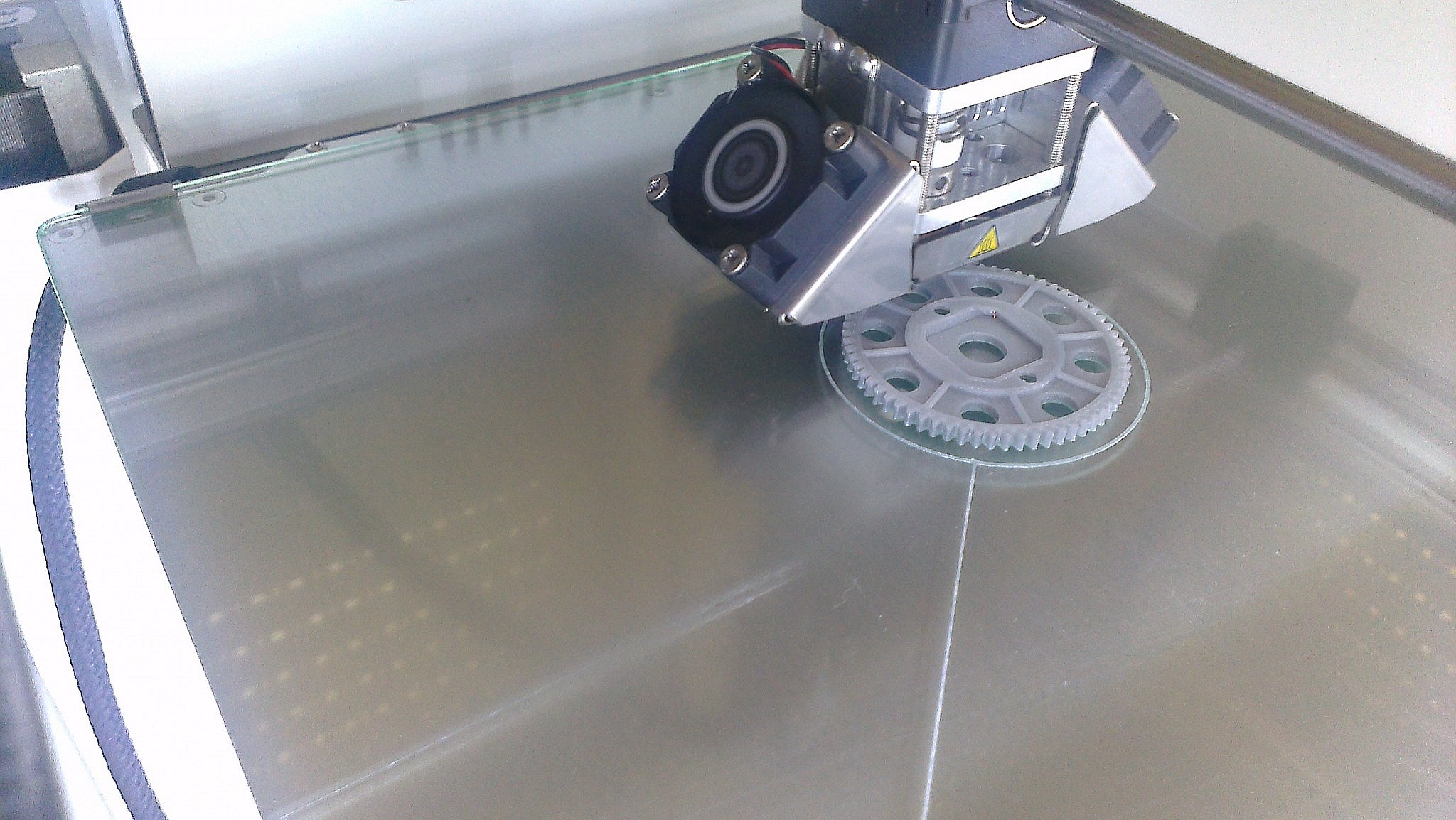

Rc projesi devam ediyor, gerekli olan parçaları (metrik vida-somun-rulman-pin) yakında temin edip montaja geçeceğim...@can @burak-oztan @rockerdem @yasinkoker @elmek6 #rc #3dyazıcı #3dprinter
Rc projesi devam ediyor, gerekli olan parçaları (metrik vida-somun-rulman-pin) yakında temin edip montaja geçeceğim...@can @burak-oztan @rockerdem @yasinkoker @elmek6 #rc #3dyazıcı #3dprinter
abi çok iyi ya, merakla takip ediyorum projeni. benim pla stoğum da bitmek üzere >.< yeni 1kg'lık gök mavisi pla sipariş ettim çin'den onu bekliyorum.
Çin'den nekadara aldın filamenti, benimde yakında bitecek gibi stok 🙂 filament extruderların hayata geçmesini bekliyorum, prototip aşamasında bir sürü var fakat seri üretime geçince hemen alacağım, atık malzemeyi saklıyorum sırf bu yüzden 🙂
30-35$ arası gidip geliyor filament fiyatları aliexpress'te. ya o filament extruder olayını da iyi hatırlattın bak bugünde onu inceleyeyim bakalım. kendimiz filament basabilirsek daha ne ya, mısır tarlasına dalarım artık yemin ediyorum =)
birkaç gündür de başka ne amaçla kullanabilir/upgrade edebilirim diye araştırıyorum cihazımı. şu aldığım çakma dremel'i entegre etmeyi düşünüyorum basıcı kafa yerine, kesim vs olayları için. bir de bu lazerle kesme olaylarına baktım cezbetmedi değil hani. son olarakta 3d scanner olaylarına baktım. ilk 3d scanner yapmayı denicem en kısa zamanda.
@yasinkoker 100 liraya filament var yurt içi, yurt dışı alışveriş için ise daha uyguna (10$) filamentler var, tabi adet olarak en az 20 tane sipariş verirsen o fiyat. Filament extruder çok basit bir sistem aslında, araştır bence bu konuyu, kendin yapabilirsin. Yazıcıyı cnc tezgahına çevireceksin anlaşılan 🙂 tersten çalışması gerek bu durumda, yazılımına müdahale edebiliyor isen olabilecek bir şey gibi, fakat dremelin gücü yetmez buna, daha torklu bir motor kullanman gerek. 3d tarayıcı konusu biraz karışık, çok kaliteli yüksek çözünürlüklü taratmak gerekiyor, yoksa taranan objeler çamur gibi modelleniyor. Takipteyim, güzel işler başaracaksın bence...
Çok başarılı görünüyor, takipteyim. 🙂
Teşekkür ederim.
@cagrikaracaer İşin garibi RC ile uzaktan yakından alakam yok 🙂
Size de aldırırız yakında bir rc araç 🙂
Merhaba. Parçaların üretiminde istemediğiniz herhangi bir problem (eksen kayması, yamukluk vb.) ile karşılaştınız mı?
Hiçbir problem çıkmadı şimdiye kadar, her şey olması gerektiği gibi, tüm parçalar yerine oturuyor, tasarımın bire bir aynısını yansıtıyor yazıcı, yüzeyde tırtıklı bir doku oluşuyor sadece ve onuda basit bir zımparalama ile gideriyorum, şasenin alt plakasını basarken yazıcı bir hata yaptı ve baskıyı iptal ederek düzelttim, olan tek sorun buydu...
Çıktı komutu için sanırım yazıcı özel bir program veriyor. Mesela önceki yazınızda bahsettiğiniz çıktı ayarlarını program otomatik öneriyor mu, yoksa siz opsiyonel seçebiliyor musunuz?
Satılan markalı 3D yazıcılar bu konuda bir standart oluşturdu mu acaba o nedenle merak ettim.
Bu konuda her markanın farklı çözümleri var, ultimaker ''cura'' adında bir yazılım kullanıyor, farklı yazılımlarıda kullanmak mümkün, ben cura'yı başarılı buldum bu konuda, halen daha gelişim sürecinde, ara ara güncellemeler oluyor, program içerisinde basit ayarlar ve gelişmiş ayarlar mevcut, basit ayarlarda 3 adet kalite ayarı yapabiliyorsun (hızlı-normal-kaliteli), detaylara indiğiniz zaman micron ölçeğinde ayarlamalar yapılabiliyor, bunların dışında baskıya destek parçalar ekleme gibi ayarlar mevcut, tüm ayarları yaptıktan sonra makinenin sd kartına yüklemeyi yapıyorsun ve kartı yazıcıya takıp baskıyı başlatıyorsun, tüm ayarlar olmasada birkaç temel ayarları baskı sırasında yazıcıdan değiştirebilmekte mümkün, varsayılan ayarlarla hiç baskı yapmadım, detaylı ayarlamalar ile yapmak en doğrusu gibi geldi, önizlemeside mevcut ekranda, bunun dışında filament değiştirirken 3 ayar var, abs-pla-custom, varsayılan olarak 210C pla 260C abs, custom ile erime sıcaklıklarına müdahale yapılabiliyor, aynı zamanda baskı sırasındada platform ısısı ve filament erime sıcaklığı değiştirilebiliyor, biraz karışık yazdım kusura bakmayın 🙂
reprap projelerini bir araştırın isterseniz, başarılı modeller mevcut...
Modelleme için 3ds max ve autocad kullanıyorum, ağırlıklı olarak autocad, 45*45 ebatlarında baskı yapan fdm yazıcılar yok, o ebatlar için profesyonel yazıcılar gerekli, baskı alanı en büyük yazıcılar onlar, örnek olarak 3dsystems markasının profesyonel çözümlerine bakabilirsiniz, fdm teknolojisini kullanan ev tipi yazıcılarda maksimum 23*22.5*20.5cm baskı alanı mevcut, fakat reprap modellerin baskı alanlarını bilemiyorum...
Fiyatlar hakkında bilgim yok fakat 3dörtgen firması baskı hizmeti veriyor, orayla bir görüşün isterseniz, çiziminizi stl formatına dönüştürmeniz gerek, autocad için komutları şu şekilde; facetres/10/stlout/ modelin tamamını seçin/enter/enter ve kaydedilecek yeri seçtikten sonra stl formatındaki dosya hazır oluyor, makinenin yazılımı stl formatını okuyor ve bu dosyayı yazıcının uygun yazılımı ile gcode'a çeviriyor...
Ben de 3d modelleme ile uğraşıyorum. Yapabileceğim birşey olursa memnuniyetle yardımcı olurum.
Teşekkür ederim, başarılı bir modelleme örneği, benimde yapabileceğim bir şey olursa elimden geldiğince yardımcı olurum...

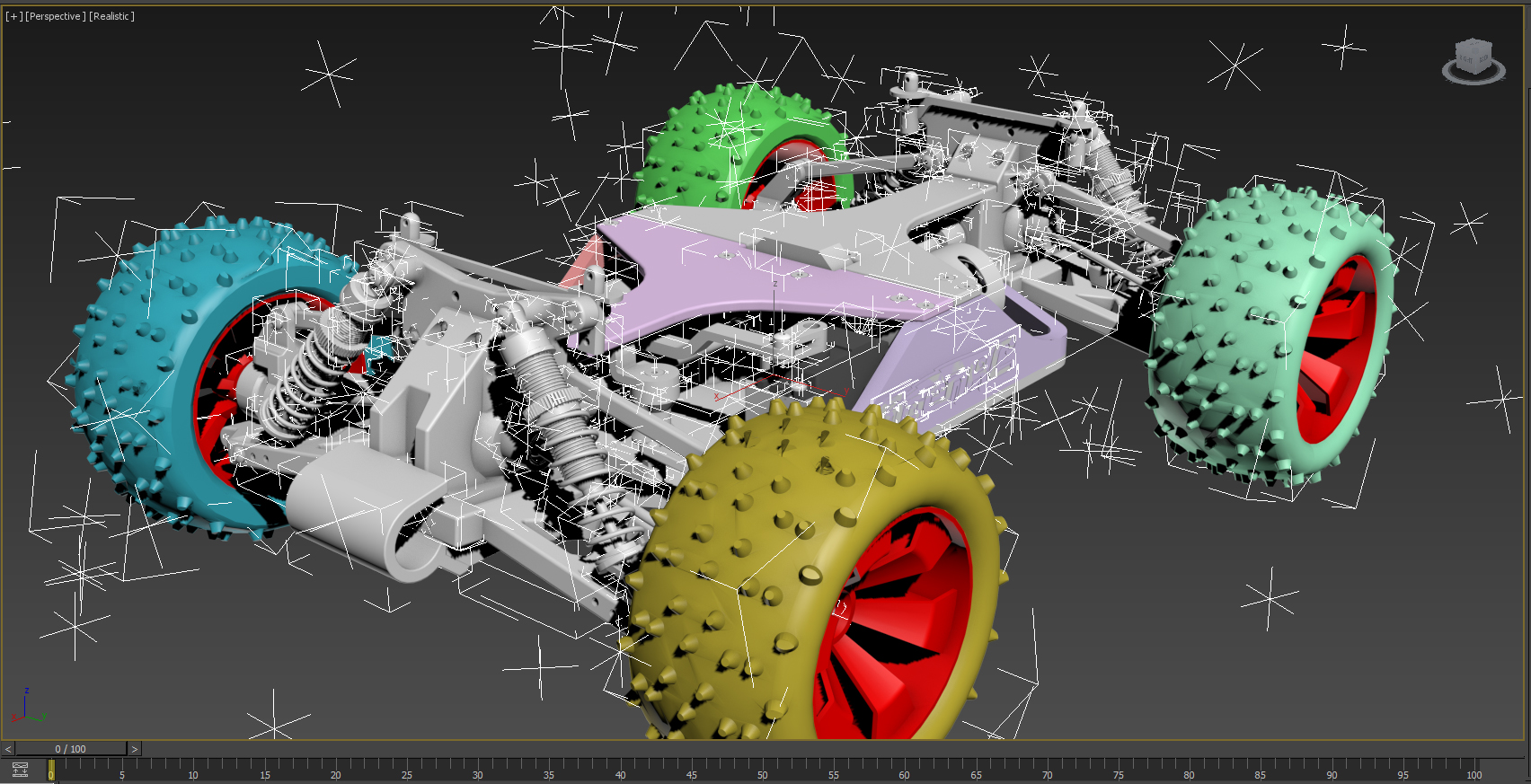

Son durumu yakında paylaşacağım fakat şimdilik projeyi durdurdum, başka işlerim var bu ara, bir süre sonra devam edeceğim bu projeye, baskı işi neredeyse bitmek üzere fakat gerekli diğer parçalar elimde yok, onları daha sonra halledeceğim artık...
Harika görünüyor tasarim kime ait? hangi editörle calisiyorsun?
Tasarım ''Daniel Noree'' isimli birine ait, editörden kastın ne anlayamadım kusura bakma 🙂 hangi program diye soruyorsan autocad ve 3dsmax kullanıyorum, yazıcı için ise cura kullanıyorum...
@backflip evet onu sormak istemistim. Biliyorsun ben kendi yazicimi kendim yaptim o yüzden derme catma 🙂 bir kac sey sormak istiyorum yeni extruder yaptim mümkünse senden eeprom dosyani rica edecektim. (Repatier ile ALT+E tusuna basinca cikiyor) bir de Cura ayarlarini 😀 deneye deneye gitmesi cok zahmetli oluyor.
Senden bir extruder isterim bende haberin olsun 😀 düğmeye bas çalıştır bilgisine sahip biriyim, bu yüzden istediğin şeyi pek anlayamadım 🙂 nereden nasıl bir dosya istiyorsun ve o dosyaya nasıl ulaşacağım bu konuda bilgi verirsen seve seve yardımcı olurum, cura'ya ait bir yazılım bilgisi istiyor isen https://www.ultimaker.com/pages/our-software buradan ücretsiz indirebilirsin, yazıcının yazılımı ile ilgili ise eğer izleyeceğim yolu tarif edeceksin 🙂

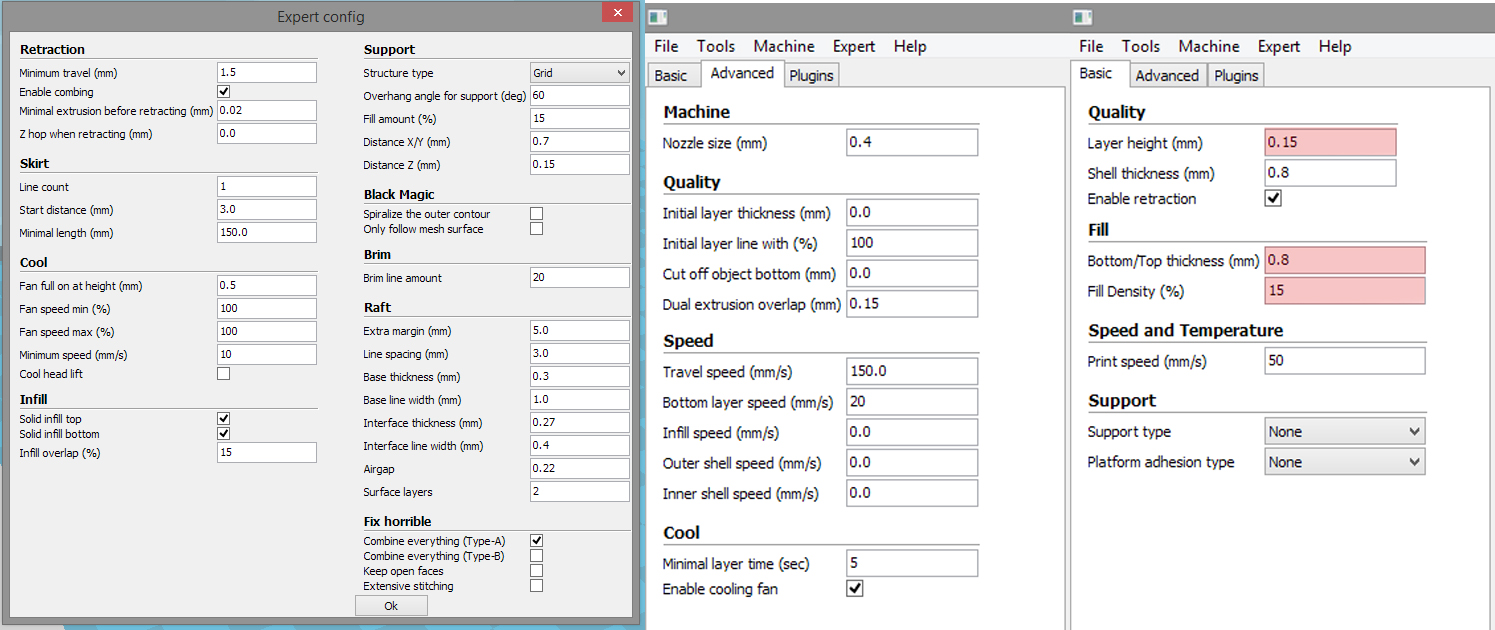

Cura baskı ayarlarım hiç sabit değil, her parçada ayrı ayar yapıyorum, resimde renkle ifade ettiklerim değişken ayarlar ve neredeyse her şeyi değiştiren ayarlarda onlar
Bu arada cura support konusunda pek başarılı değil, koparması çok zor destekler atıyor, neredeyse hiç kullanmıyorum, tasarıma müdahale ederek desteksiz baskı alabileceğim şekilde ayarlıyorum ve o şekilde desteksiz baskı alıyorum...
ABS baskiyi nerde aliyorsun? PLA soluyorum ben bütün gün 😀 ABS nasil, kafa yapiyor mu? sagliga zararli diye biliyorum elimde örnek var ama isitmali yatak siparisi vermedim daha o yüzden halen kullanamiyorum 🙂
Ben de destek kullanmamaya özen gösteriyorum bazen ikiye bölüyorum sonra yapistiriyorum destek kullanmamak icin
Platform ısıtmalı olduğundan abs baskıya da izin veriyor, bugüne kadar sadece bir kere deneme amaçlı abs kullandım ve hiç beğenmedim, şimdilik pla plastiğin mukavemeti oldukça yeterli geliyor bana, abs için havalandırmalı bir ortamda baskı almak gerekiyor, zehirli gaz salınımı var, baskıdan sonra güneşe maruz kalınca bile o gazı salıyor, ayrıca platformu 90C ısıtmama ve yapıştırıcı kullanmama rağmen yinede baskının ilk katlarında köşeler fazla şekilde kalkma yaptı, abs uygulaması çok zorlu, bu yüzden pla devam 🙂 ısıtmalı platformu pla için de kullan, çok rahat ettiriyor baskı sırasında...
tesekkürler, kendi ayarlarimla karsilasitmak icin iyi oluyor zira elimde kaynak yok 😀 ben yazdirma islemi icin repatier kullaniyorum ama senin sistemin hazir oldugu icin yazilim paketiyle birlikte gelmistir o yüzden yazilimlarimiz donanimlarimiz bir birine uymaz extruder de maalesef 🙂 zaten cok uydurmasyon oldu utaniyorum yazicimdan 😀 ciktilar güzellessin yeni bir tane bastirip onu kullanicma bunu yakarim o zaman 😛 aslinda herseyi kendin yaparak 200$ civarinda kendi yazicini üretebiliyorsun.... cok konustum
ben de asagi yukari seninle ayni ayarlari kullaniyormusum son bir soru PLA kac derecede yazdiriyorsun...
selamlar
Övünc
Filament extruder yaptın sandım ben 🙂 Uydurmasyon olurmu hiç, bununla uğraşabilmek bile bir başarıdır, eminim daha iyi makinelere imza atacaksın, evet aslında çok ucuz bir teknoloji, dikkat edilmesi gereken belli başlı noktaları var; titreşim en büyük düşmanı, platformu çok sağlam inşaa etmek gerek, kasada esneme olmaması gerek gibi şeyler.
pla için; 210C, platform için yapıştırıcı ile 60C yapıştırıcı olmadan 65C ayar ile kullanıyorum
abs için; 260C, platform için 90C kullanıyorum. Bu konularda uzun uzun konuşabilirim, çok konuştum lafını duymazdan geliyorum 🙂 Bir şey lazım olursa elimden geldiğince yardımcı olurum...
Ekleme: pla-abs derece ayarları makinenin varsayılan ayarları, farklı çeşitlerde pla filamentler aldım (ahşap,suda eriyen,alçı) her birinin uygulama dereceleri farklı, normal genel pla filament için yazdığım dereceler geçerli...
herkesi rahatsiz etmeden paylasim yapabilecegimiz bir bölüm var mi, teknoseyir icinde ?

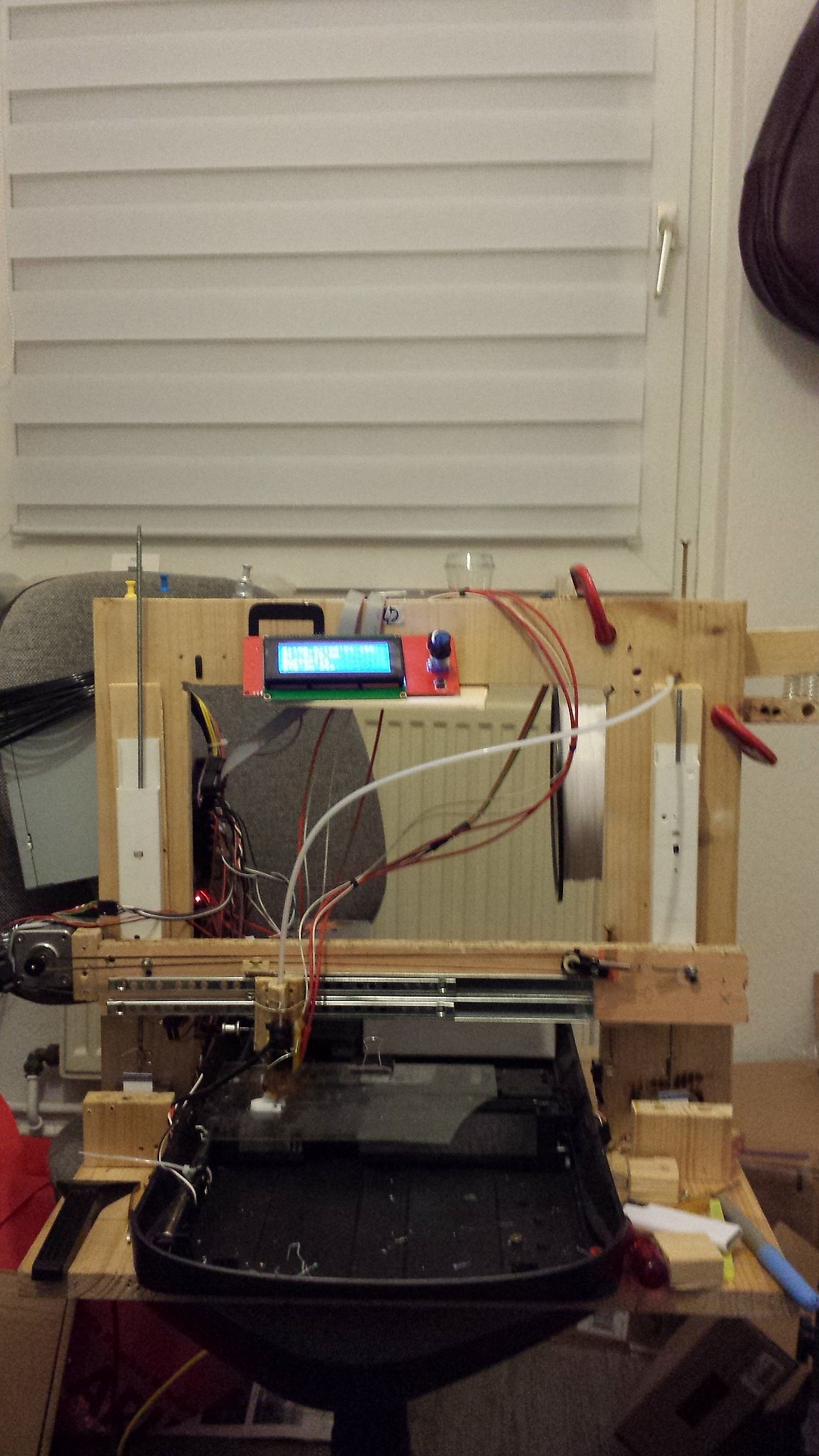

bu arada bir resim ekleyeyim net degil ama gerekte yok bence 😀
halen alisamadim bu teknoseyirin yapisina sürekli bir baslik altinda kalsa ve cesitli bölümlere ayrilsa daha rahat olur. Corba gibi oluyor ben kendi yaptigim 3d objeleride paylasmak istiyorum ama hersey ayni baslik altinda ben de zorlaniyorum sürekli bastan asagi kontrol ediyorum baska konuda yazilan bir seyi kacirdim mi diye, meraklilarin olmasi sevindirici 🙂
Helal olsun, baya karışık ve el emeği bir şey yapmışsın, bir fikir sunmak isterim; çizim işinden anlıyorsun sanırım, kendine sağlam bir kasa tasarla, bütün parçaların monte yerlerini hesapla, reprap modellerin hepsini bilmiyorum fakat belki hazırı da vardır, sanayiden paslanmaz çelik levha al, çok pahalı değiller, aldığın yer seni lazer kesim veya başka tür kesim yapabilecek bir yere yönlendirir, tasarımını cnc veya lazer kesim makinesine göre ayarla bu arada, orada kestir ve tüm donanımı monte et, emin ol baskı sonucunda çok şey değişecek...
@angelshare 3d işinede bulaştıracağız seni bekle 🙂
cok karisik icinde yok yok tarayici, cekmece kizagi, kablo kanali, mengeneler ve vidalar vidalar 😀

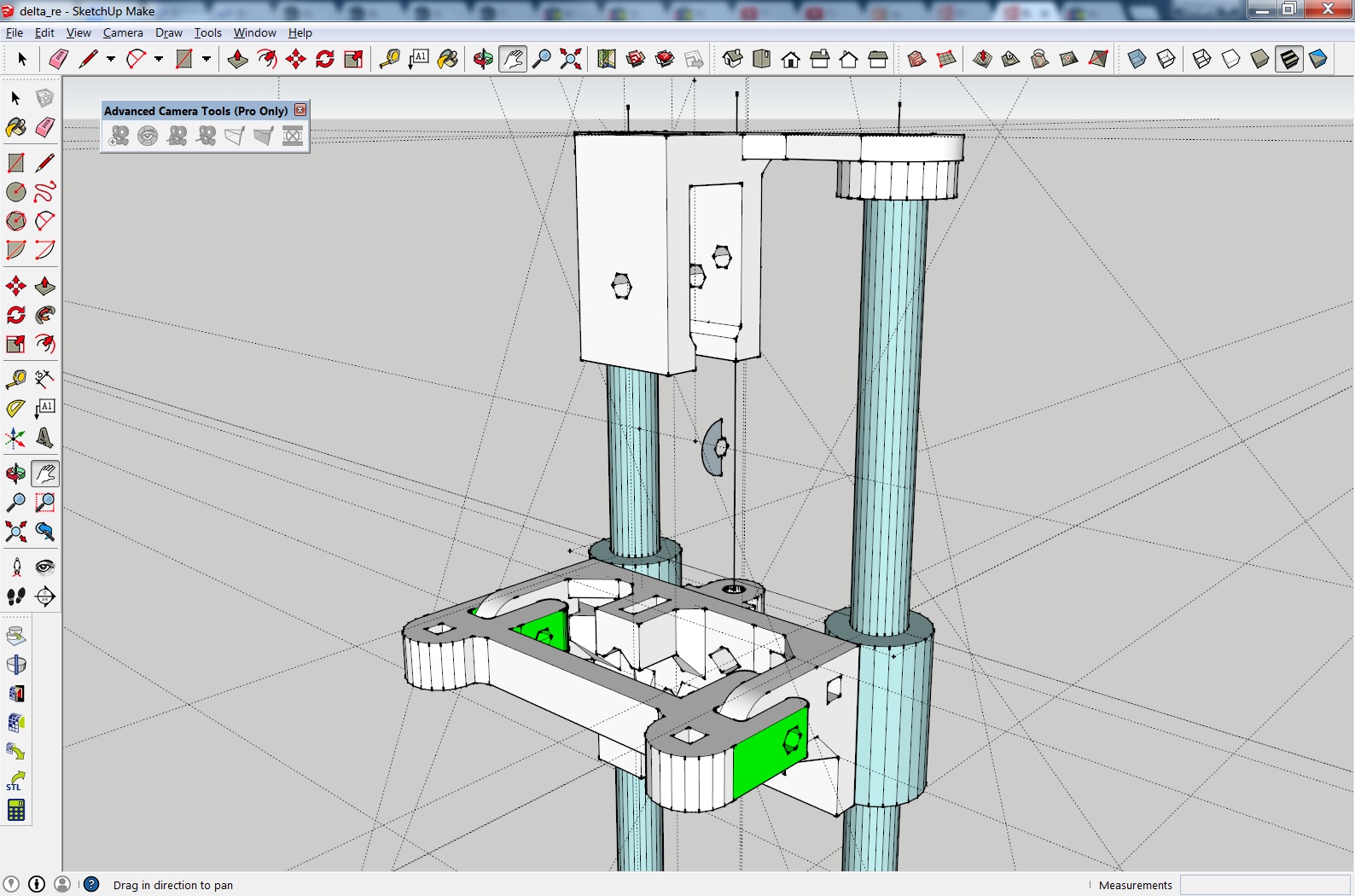

su an tasarlama asamasindayim halen 🙂 delta modeli tasarliyorum resmini ekleyeyim simdilik. (bu arada ben gurbetteyim maalesef sanayi filan yok buralarda kendi kendime iste ne yaparsam)
@elmek6 seemecnc orion delta modelinden bahsediyorsun sanırım, çok beğendiğim bir model, bu modellerin hassasiyeti çok başarılı, platformu sabit olan yazıcıların geneli başarılı aslında fakat bu tarz sisteme sahip yazıcılar nedendir bilmem çok soft yüzeyler oluşturabiliyorlar, hadi bakalım, aç bir başlık takip edelim projeni, merakla bekliyorum ilerlemeleri...
temelde delta pi reworked platformunu kullandim ama bir cok özellestirme yaptim.. Yani isim henüz vermedim 🙂 halen gelistirme asamasinda.. Hassasiyeti icin birsey diyemiyorum bitince bakariz 😀
@angelshare çizim bilmek çok faydalı oluyor, baştan tasarımın dışında hazır çizimleri bastırmak içinde çizimin mantığını kavramak artı şeyler sağlıyor, Çizgitagem'i takip et, autocad dersi var orada ve çok başarılı bir anlatımı var, ''grabcad-thingiverse-youmagine'' bilmediğin varsa biraz kurcala, özellikle grabcad sitesinde çok başarılı modellemeler mevcut, aramıza katılmanı sabırsızlıkla bekliyorum...
ben cizimlerde sketch up kullaniyorum ayrica 123D yazilimi var sanirim autocad grubuna ait bu yazilimda. AutoCAD parali degil mi, bu arada?
Uzun zaman önce bende katılmıştım o kursa, epey faydası olmuştu, bir yerinden başla gerisi gelir zaten, amacına uygun olarak solidworks>3dsmax>autocad programlarını tavsiye ederim, halk eğitim muhtemelen sadece autocad dersi verir...
Paralısına güçmü yeter 🙂 öğrenci versiyonunu kullanıyorum, yakında lisanslı ürününü alacağım ama onunda, iş yapacağım çünkü...
AutoCAD r14 ile bir süre cizim yapmistim, su anda Sketch up ücretsiz sürümünü kullaniyorum ve bugüne kadar tüm isimi gördü tavsiye ederim.

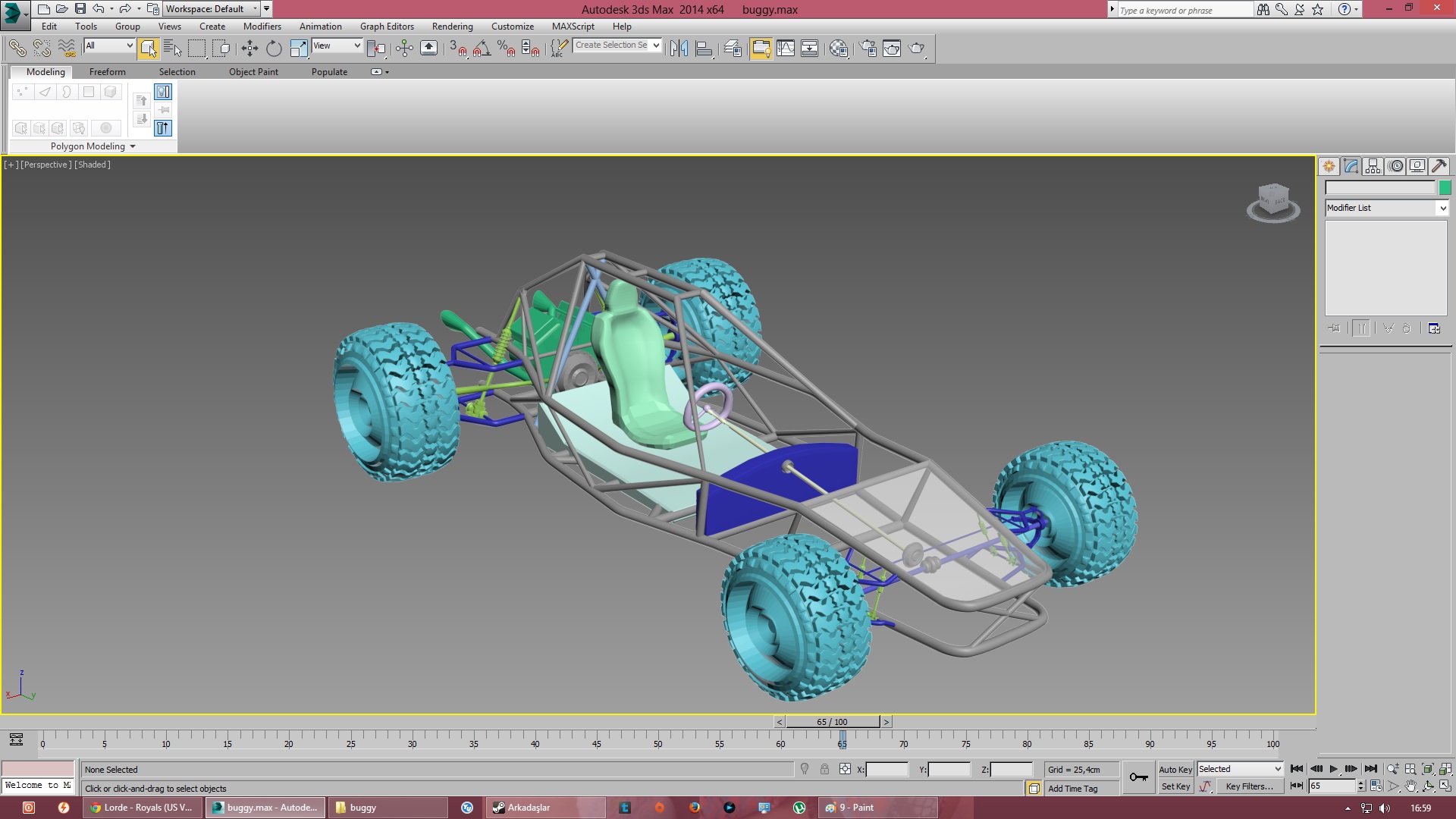

hatta su an calistigim projenin resminide ekleyeyim
Makine başka bir işle meşgul, tabi bende onun çizimi ile meşgulüm, elektroniği zaten var hazır, vida somun vb birleştirme parçaları yok elimde ve bulamıyorum, bu parçaları bulamadığımı fark ettiğimde son kalan bir iki parçayı basmayı da durdurdum.
Bu arada boya işleri için ekipman araştırması içindeyim, ayrıca başka başka bir sürü alışveriş yaptım, odam şuanda tam bir atölye, yakında 2. yazıcıyı alacağım, geçen gün 3d kalem aldım ve hiç beğenmedim, inceleme işinden anlasam tüm aldığım şeyleri inceleyeceğim fakat hiç anlamıyorum 🙂 bir deneme yapayım olmazsa 🙂
Mimari maket işi ile uğraşıyorum, evet nette buldum bir kaç yerde fakat birini bulsam diğeri yok, ve çok pahalılar, 2. yazıcıyı bendeki yazıcının ilk versiyonunun kit halini alacağım, parça araştırma ve temin etme özürlüyüm biraz 🙂 şimdi reprap başlasam vidası osu busu temin etmekte sorun yaşayacağım biliyorum...
2 gündür yeni yaptigim extuder ile ugrasiyorum. eskisi lastikti ve kaciriyordu yenisini yapmisken tarayici motorunuda iptal ettim nema 17 bagladim saniyede 15mm yazdirabiliyorum saglikli olarak bu normal mi? internette 50 gördüm ben de yaparim diye 2 günüm gitti ya..
pla 215° saniyede 16.5mm cikabiliyorum normal mi?

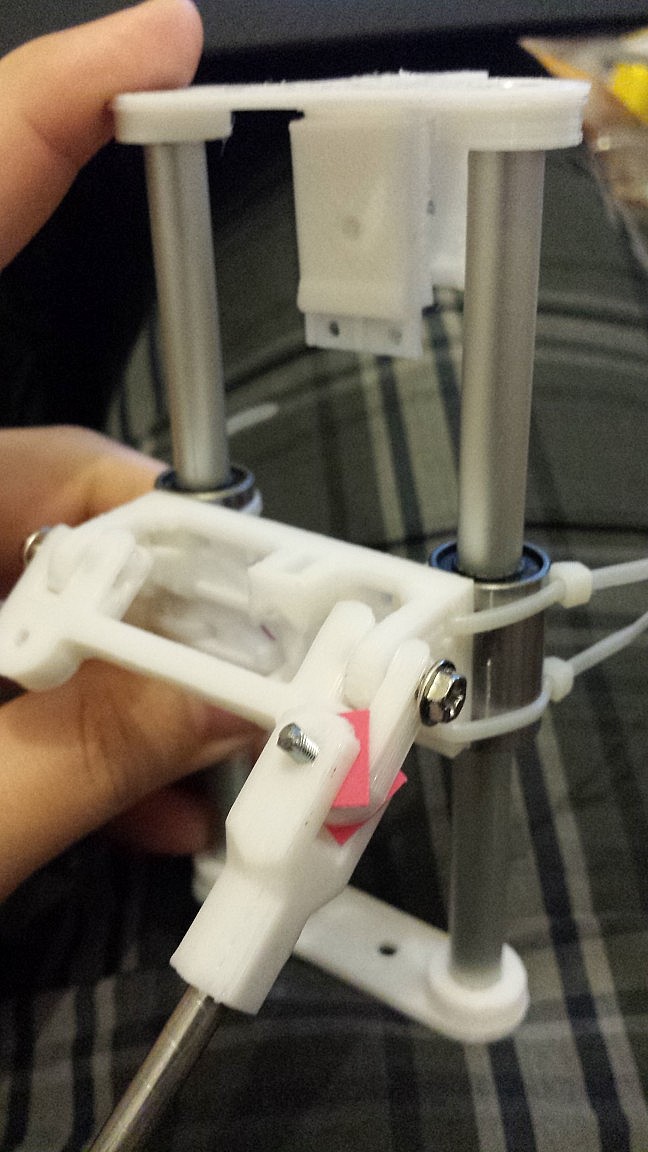

bu arada delta printer icin ilk kolu bitirdim görsellini paylasirim yakinda...
@elmek6 15 çok düşük sanki, 50 benim yazıcıda varsayılan, 150 ye kadar çıkabiliyorum, 1.75 3 e göre daha rahat çıkması gerek, dereceyle oynama bu yüzden, yüksek derece baskıda pürüz oluşturur, filament çeşidine göre derece değişken ama ortalama 210 iyidir, şiddetle yazıcıya sağlam bir kasa yapmanı öneriyorum, yüksek hızlara ve kaliteli baskılara sebep olacak bu dediğim emin ol...
@backflip kasam tahtadan ve neredeyse 0 sarsinti var. Odun dogal bir sönümleyici o yüzden titresim sorunum hic yok ama anladigim su: extruder'i zorluyorum artik filamenti parcaliyor ama 20mm gecmek zor bu arada bastirilan ile hareket hizlari farkli seyler yani saniyede 100mm hizinda eksenler hareket edebiliyor ama benim kastettigim yazdiriken ki hiz, Sanirim limitleri bu kadar cünkü cok hizli olunca özellikle sunu gördüm 16mm capindaki yuvarlagi yazdirinca plastigin sogumasi icin yazici sürekli mola vermeye basladi bir alt katman sicak diye daha da zorlayinca üste üste yigilmaya basladilar, bozulmalar oldu. Sen yazicizi kaca aldin?
Sarsıntı yoksa bu çok iyi, hareketli parçaları mümkün olan en fazla sayıdaki noktadan sabitlemekten bahsediyorum aslında, curadan 150 ye kadar çıkartabiliyorum, ayrıca yazıcı üzerinden speed %300 yapabiliyorum, daha fazlası oluyormu denemedim, ufak baskılarda oluyor üst üste yığılmalar ve çok can sıkıyor, yavaş deniyorum olmuyor hızlı deniyorum olmuyor, bu durum için fan yetersiz kalıyor, böle olduğu zaman soğutmak adına fan dışında ekstra hava uyguluyorum ve sorun kalmıyor, sende bir dene istersen, bu arada benim yazıcı o molaları vermiyor 😀 keşke verse, itici spin atmaya başladıysa nozzleda sorun var bence, ısı ölçerin varsa nozzle sıcaklığını ölçsene, birde filament parçaları nozzlea gitmesin diye araya içi sünger bir tüp takılıyor, onuda bir dene istersen (thingivers'da var), ben yazıcıyı 9bin tl ye aldım 🙁
Artik bu yaziciyi gelistirmek istemioyorum usandim ya 🙂 son 2 senedir zaten ha yaptim ha yapacam modundaydim, son 2 ayimi yapmak icin adadim hazir issizken yapayim diye. Ama artik tamirat adina birsey yapmak istemiyorum 🙂 bilseydim ikinci el filan birsey alirdim ya da set seklinde...
Sogutmayi vantilatörle denerim bir ara ABS ile PLA arasinda dayaniklilik farki ne kadar, daha ABS filamenti acmadim, kullanislimi, denersem vazgecemem mi? 😀
Hot end ikinci bu benim ilki Cin'den aldim permbe birseydi sürekli filament problemi yapti bu sefer j-head aldim memnunum. isitmali yatak alicam bir de ABS icin. Su an 0.4 kullaniyorum ama 0.5 alayim yenisini diye düsünüyorum, ben detaya dayali is yapmiyorum genelde,,,
Bu arada orijinal seyler bulursan lütfen yolla 3d modellerden (arabalarla ilgilenmiyorum ama) 🙂 ha ama ardunio ile yaris arabasi yapiyorum o ayri ,)

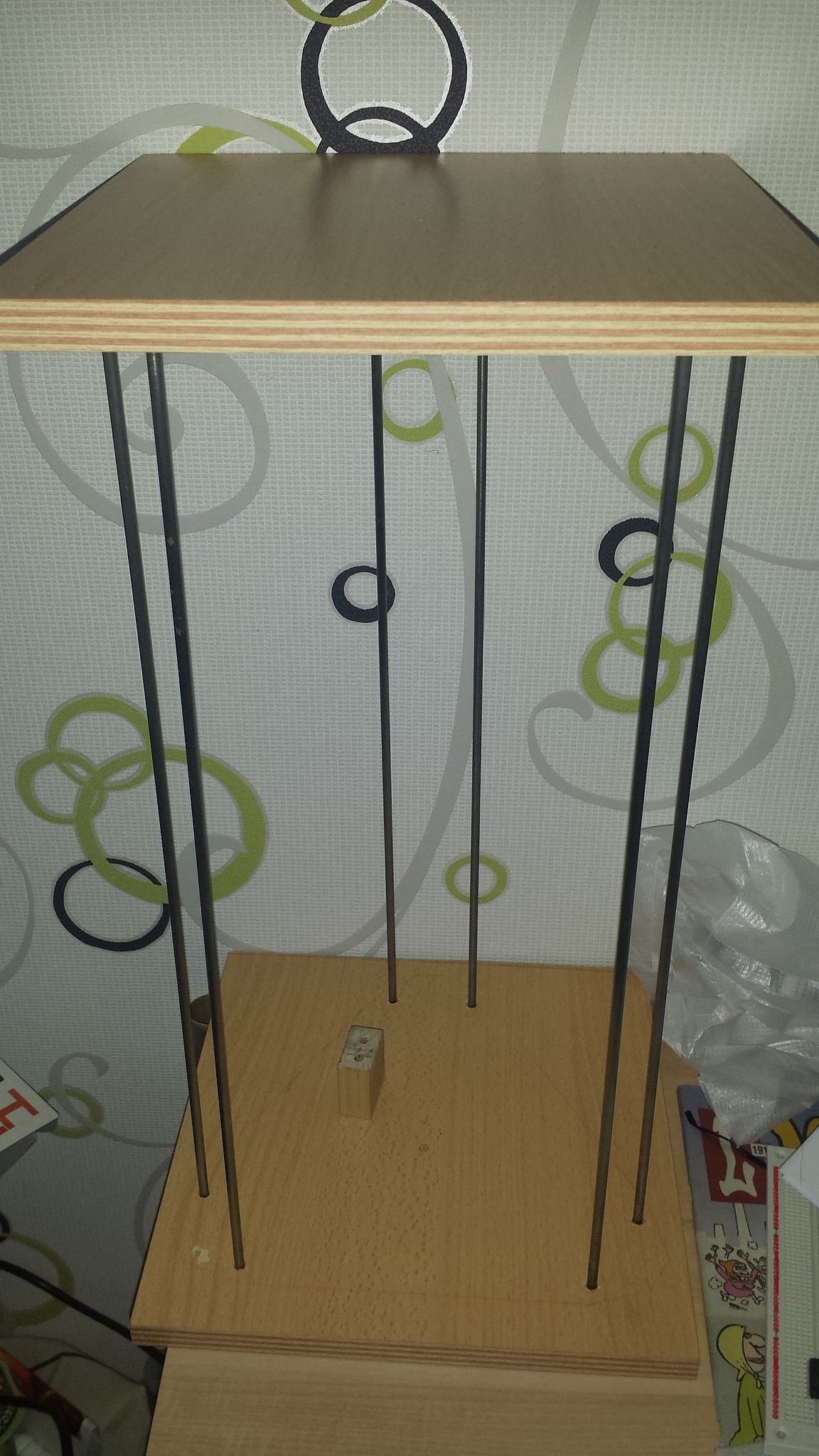

Bu son resim en son tasarladigim delta yazicinin protoipi
Abs baskıyı sadece 1 kez denedim, ondada 5. 6. katmanda iptal ettim 😀 köşelerden kalkma yaptı, bu yüzden dayanım farkını henüz bilmiyorum, pla ile arasında fark olduğu kesin fakat pla da hiç fena değil bu konuda bence, sen aç paketi denemeleri yap senden tavsiye alayım 🙂 ben beceremedim. 1.75 filament için 0.5 nozzle çok değilmiki, bilmediğimden soruyorum, çıkışı kontrol edemez gibi geliyor bana, sen ayarlarsın onu yazılımla gerçi 🙂 mevcut yazıcını artık test cihazı olarak kullan yenisi için, ne tarz modeller ile ilgileniyorsun peki? ona göre denk geldikçe paylaşırım. Projen çok güzel gözüküyor, daha fazla detay ve resim bekliyorum...
resmi görünce sinirlendim lanet olasi windows update bilgisayari baslatmis tüm save yapmadigim calismam gitti.... (yaklasik 2 bucuk saat emek uctu)
