3D Tasarım, Rhino, Solidworks, Inventor, CATIA ve benzeri çizim programları kullanan arkadaşlara bir sorum olacak.

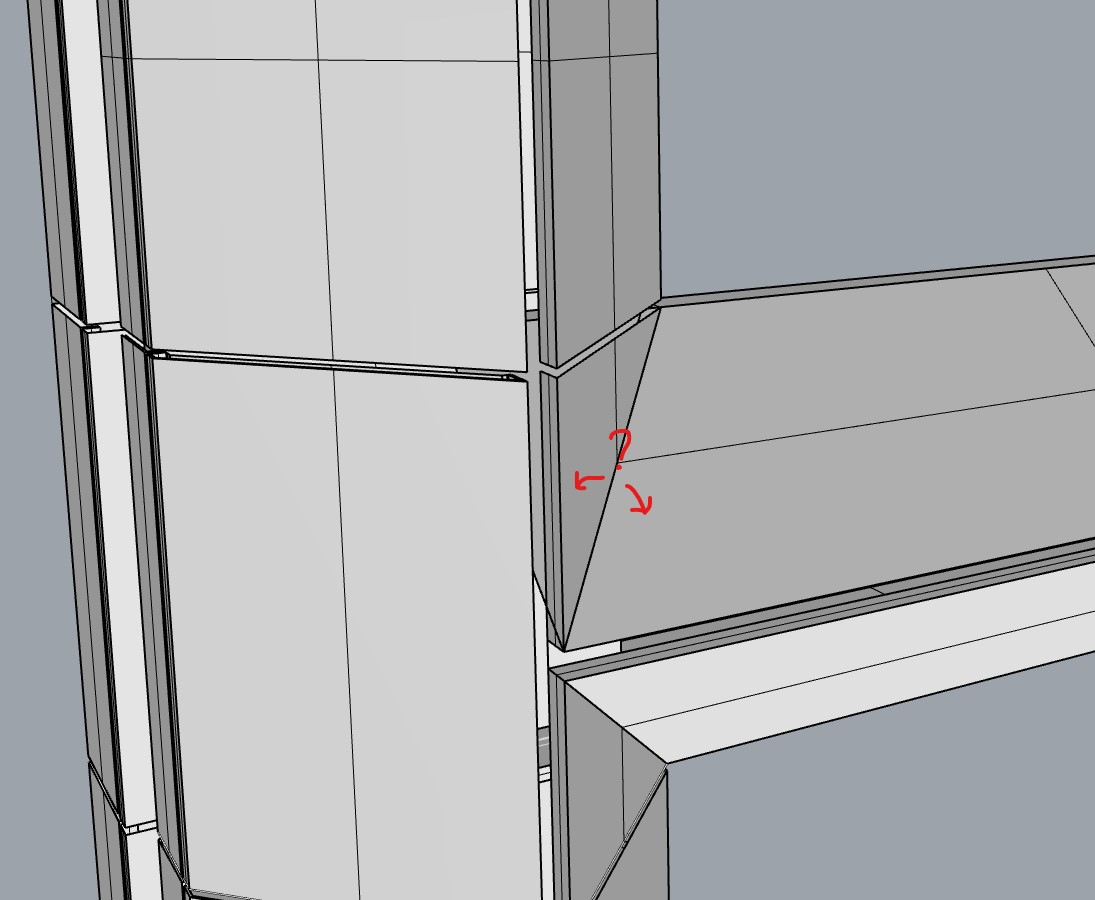

Detayını verdiğim görseldeki iç köşenin açısını öğrenebilir miyiz.
3D program haricinde, Autocad 2D ile buranın açısını bulma formülünü bilen varsa onu da beklerim.
İsteyene Dwg dosyasını atabilirim.
Autocad diomasion,olculer celvel diye bir aracta olcersin,ogrenirsin.3d program dosyasi varsa bu programlarin deneme surumunubindirebikirsin.hatta solidworks ogrenciyim diye kayit ol.fake malil ac ,bir ilden meslek loseso sec sana 2026,2027 key ve indirme linki verir
Hocam yanlış hatırlamıyorsam sende solidworks vardı. Bakma imkanın var mıdır.
@alpolic_fr suan evde degilim.22 den sonra evde olucagim.o zaman bakarim
@srkndmrgl Tamamdır, sorun yok.
o kenar düzlemde mi yoksa 3 eksende mi eğimli? autocadte cetvel ile iki doğruyu seçince açıyo yazıyor olması lazım

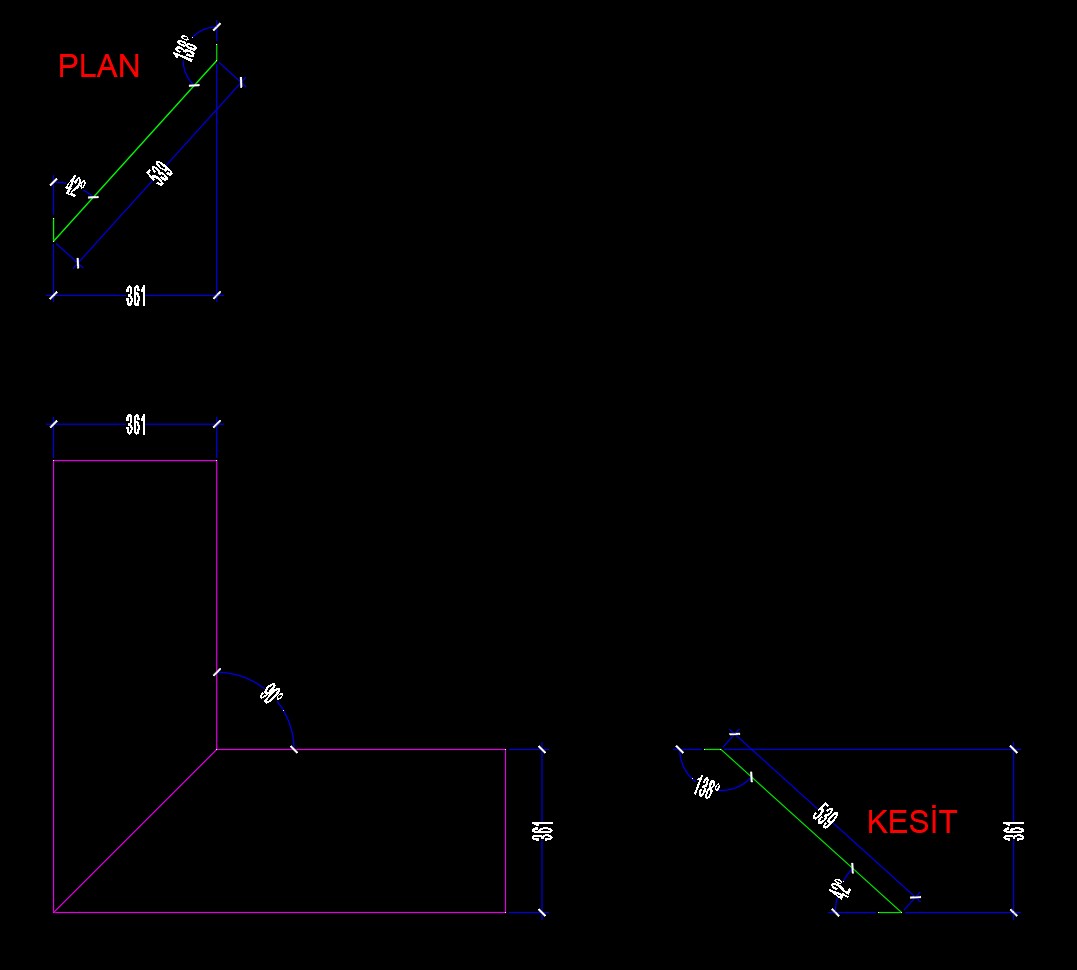

3 eksende eğimli. Yalnız bu çizim autocad'de 3 boyut çizimi yok, sol resimdeki 2d plan, kesit çizimi var. Sağ taraftaki resimde Rhino 6 ile çizimi var.
@alpolic_fr rhinoda ölç 😀 hangi düzleme göre açıyı ölçeceksin ki? 3b açı ifadesi var mı bilmiyorum 😀
@alpolic_fr .step veya .stp dosyası yollarsan bakabilirim
@alptekinck Bu var dosya olarak.
https://dosya.co/jg2xqefm3vb1/DP.rar.html
@alptekinck Yalnız Rhino'da çok acemiyim, nasıl yapılacağını bilmiyorum, hangi komut yapıyor bilgim yok 😀 Deneme amaçlı Rhino 6 kurulu.
@alpolic_fr telegramdan yaz. az sonra bakmayı deneyeceğim

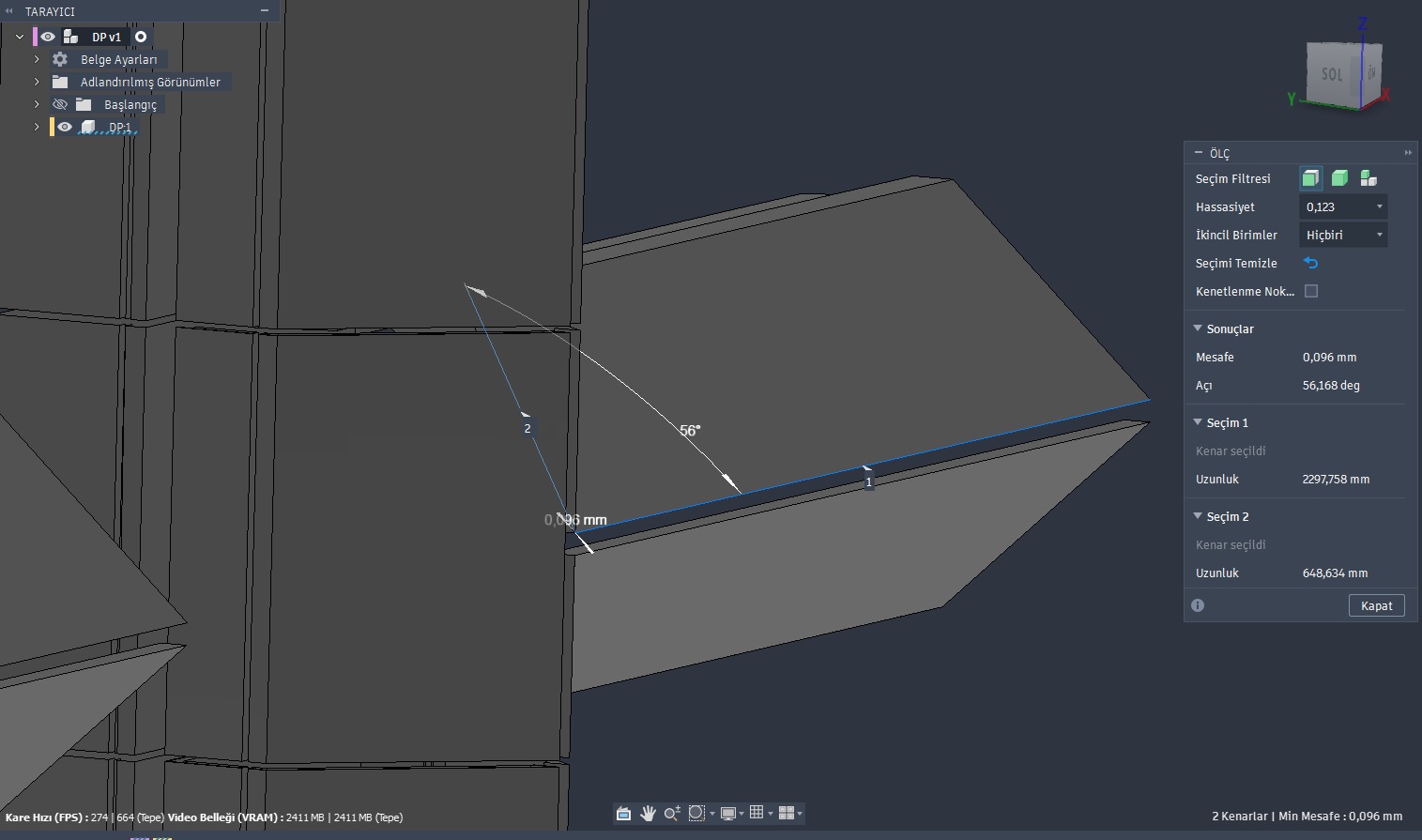

@alpolic_fr bu şekil mi?
@alptekinck Görünüş terste kalmış ama, görüntüden şu anda emin olamıyorum doğru yer gibi görünüyor.
@alptekinck Telegramdan mesaj gitmiyor.
@alpolic_fr ne demek gitmiyor 😀 en sağda görünen \ şeklindeki kenarın pareleli ile aşağıdaki kenar arasındaki açı.
@alptekinck Yalnız @brave in çıkardığı açı ile seninki arasında fark var. Niye farklı çıktı acaba ikinizin bulduğu açılar.
@alpolic_fr bilmem. ben bulmadım autodeskin yalancısıyım 🙂
Xt uzantili veya parasolid okarak atarsan bakayim.pc basina yeni gectim
Hocam şu anda stl ve step olarak var istersen.
@alpolic_fr olur srkndmrgl3@gmail
@srkndmrgl Yolladım.
@srkndmrgl Gitmiyor mail.
Your message wasn't delivered because the recipient's mailbox is undergoing maintenance and can't accept messages now. Please try resending the message later.
Ozaman buna gonder srkndmrgl@gmail
Baska gorunusten resim eklermisin
1.
2 bumu
Bu mu
Bende boyle aciliyor neresinin acisini olcunu istiyorsun
Burası.
.
Sol taraf 63 derece
Sag tarafta aci bulamadi.
Arkadaşlar ilgilendiğiniz için hepinize teşekkür ederim. Biraz fikir yürüterek amatör yolla sonuca ulaştım.
Rhino'da, iki birleşmiş parçayı 0 noktasına zemine düz yatırdım ve üst görünüşten bakınca 90 derece olacak şekilde rotate yaptım. Daha sonra iki parça kafa kafaya birleşim noktalarından 90 derece düz çizgi offset yaptım. Sonra yine 90 derece dik çizgi çıkarak uçları birleştirdim. Ortaya çıkan kareyi tek parça haline getirdim ve ikinci bir kopyasını aldım. Daha sonra ön görünüşe geçip, ikinci kopyayı rotate yapıp, dik ama açılı duran yüzeye yatırdım.
Sonuç olarak istediğim yerin açısını 2d olarak ölçebildim.
@brave yaptığı matematik hesabı ve Solid'de çıkardığı ölçüler bire bir bende de aynı sonucu verdi.
Görseli ekledim.
Tekrar ilgilendiğiniz için teşekkür ederim.
@srkndmrgl Hocam şimdilik bu konu için tekrar bakmaya gerek kalmadı, teşekkür ederim.
@alptekinck Senin Autocad'de hata var bilgin olsun. Seni kandırmış 🙂 Belki de yanlış noktadan açı ölçümü yapmış olabilirsin.
