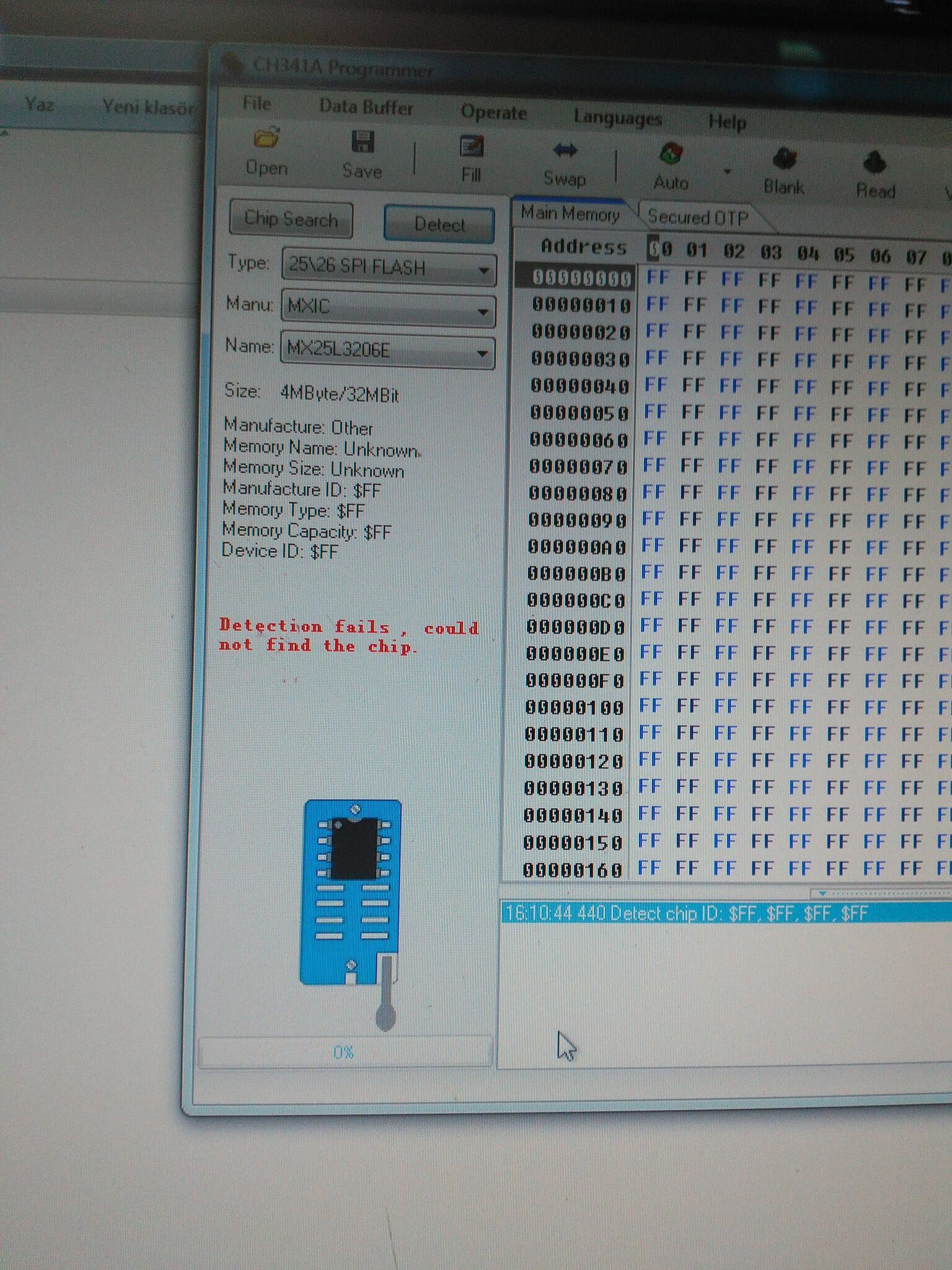

ch341a ile bios yazmak istiyorum ama bir türlü çipi detect edemedim bağlantıyı mi yanlış yapıyorum temas ettiremiyor muyum anladım hiç deneyimi olan var mı bu konuda?
ch341a ile bios yazmak istiyorum ama bir türlü çipi detect edemedim bağlantıyı mi yanlış yapıyorum temas ettiremiyor muyum anladım hiç deneyimi olan var mı bu konuda?
Chip 1.8v mu 3.3v mu
mx25l3206e 3.3v
@kritikkutle
Daha önce bu ch341 i düzgün olarak kullanmış mıydınız? Ch341in üstündeki entegre kaç volt ile besleniyor, bağladığınız bios çipini kaç volt ile besliyor?
Ölçme imkanınız var mı bir multimetre ile..?
@zekeriyazi yine düzgün kullanamadım 😅 önce lehim makinesi almam lazım hatta yeni çip
kıskaci chip'e bir de ters şekilde tutturmayı dene.
T440p'ye bios atarken bende yaşamıştım bir kere.
olumsuz
@orcun oluyor olmaz olur mu hiç. tkinkpad t440p a bios atarken 🙂
@orcun evet
Ribbon kablolar çok sabıkalıdır. Kısa devre kontrolü yap her tel için.
+1
Ayrıca imkan varsa kabloyu olabildiğince kısa tutun. Uzun kablolar yazılım yüklemelerinde sıkıntı çıkarabiliyor.

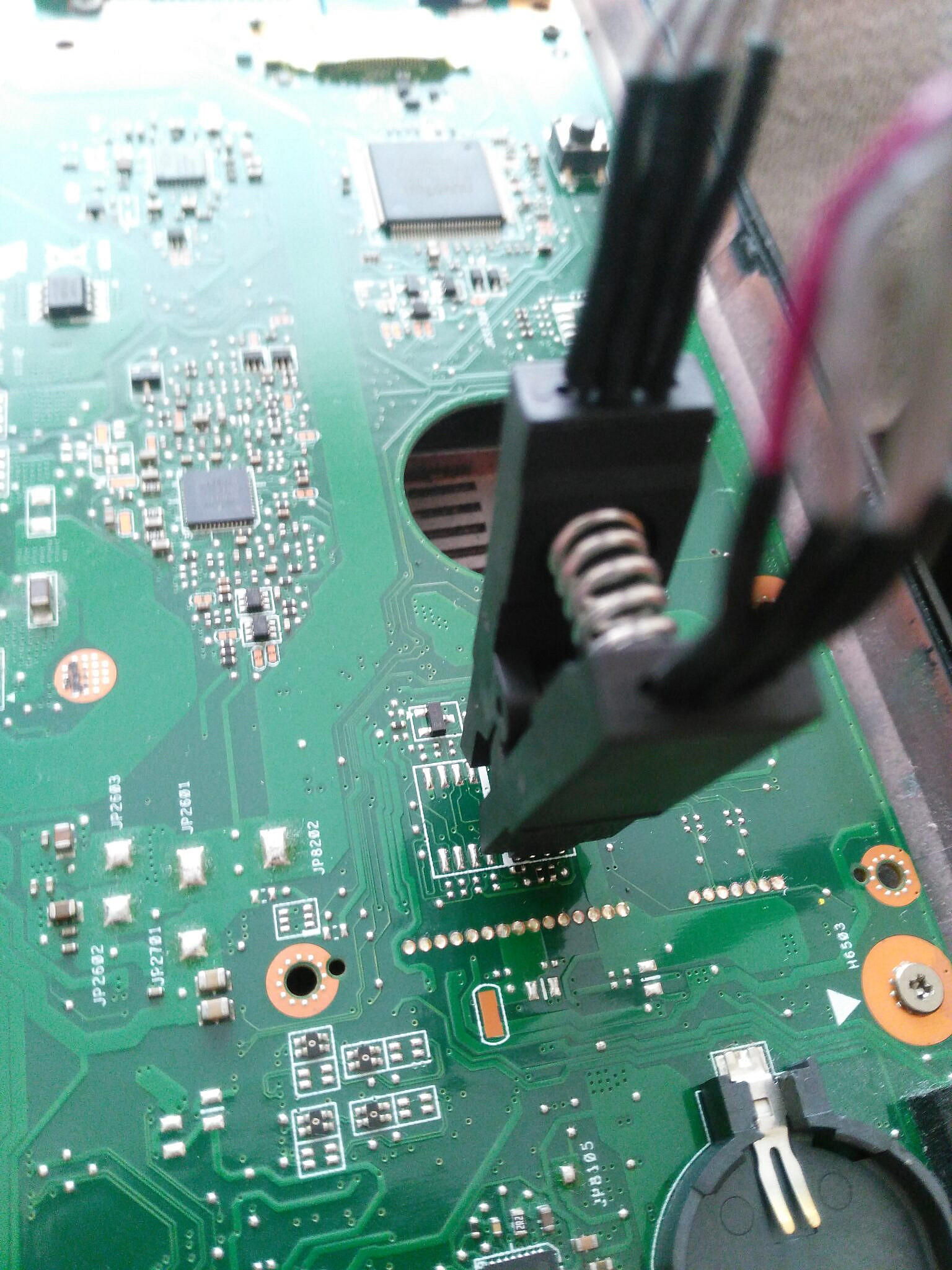

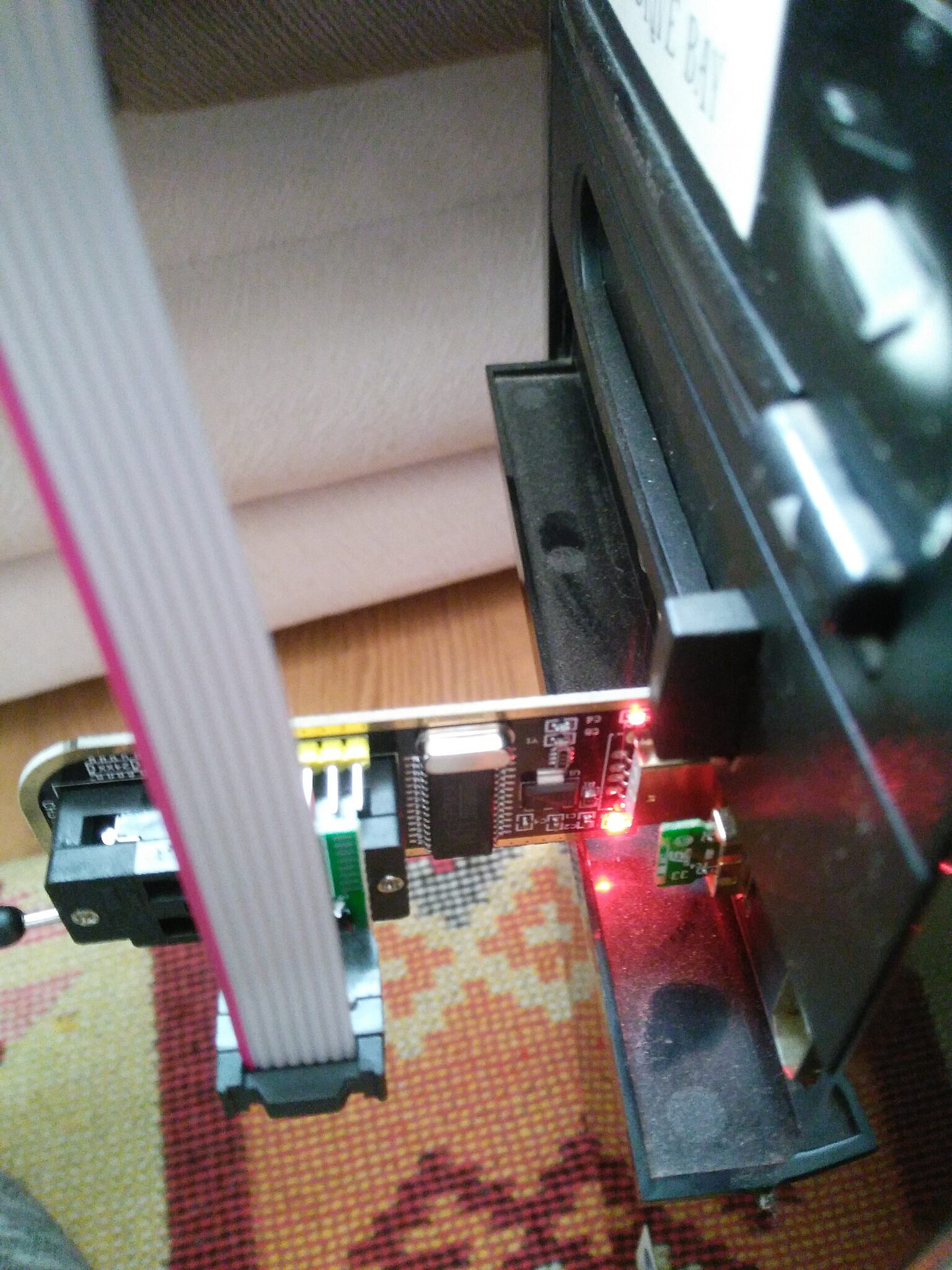

İlk olarak ch341a bağladığınız mandalı ters takmış gibi gözüküyor. Kırmızı pin yukarıdan baktığınızda 8 nolu ayağa gelecek. Yine eprom çipinde 1. nolu ayağa kırmız kablo denk gelmesi lazım. Oda ters olabilir.
Bazı durumlarda devreyi güce bağlamak gerekli diyebiliyorum. Mandallı klips bağladığınız devreye güç verip deneyin derim son olarak.
https://ericdraken.com/avr-amtel-attiny-ch341a-isp-programmer/
bağlantıyı yanlış yapmadım gibi bana sorarsan tutoriallerdekini birebir uyguladim ama yanında başka elemanlar var dı yakın bende lehim alet edevat olmadığı için sokmeden yapmaya çalıştım ilk başta sildim pc hiç tepki vermedi sonra detect etmeden yazdim açılıp hemen kapanıyordu sonra tekrarlıyordu bunu. düzgün yazamadi o durumda pc de gitti emanetti bakalım bundan sonra nasıl yolunu buluruz bakacağız ...
@kritikkutle Hangi ildesiniz? Belki TS ci bir arkadaştan yardım bulabilirsiniz.
@kritikkutle nasıl cozdun sorunu çok merak ediyorum aynı cip ve ayni yazdırma sorunu ama benim aklımda kesinlikle cipi sökerek yazdırma fikri var
o mandal işe yaramadı. sonraları araştırırken genelde çalışmadığını okudum. daha sonradan ayırıp baktığımda mandal uçlarındaki pinlerden kabloya temas yeri lehimli falan değil izalasyonun üstünden çizik atmışlar ordan değecekte çalışacak. kablo biraz oynasa o kısımdan hiç şansı yok. para harcamaya değmez.
benimde sabırsızlığımın ve bilmeden hareket etmemin etkisiyle süreç uzadı. kalem havya ile kolayca sökülüp takılıyor.ben sonra kullanırım diye şundan aldım ama sizin için programlayıcının arkasına ya da onla beraber gelen pcb ye lehimleyip programlamak daha garanti yol.
O isi su aletle cozucem para bandıyla bile tutturan gördüm 🙂 onun dışında verebileceğin bir trick , dikkat etmem gereken bir husus yada tavsiyelerin olurmu ? Su an otobusle ofise geciyorum Elektronikçi bir kardeş hava lehim istasyonu ile sokecek.bende yazdıktan sonra tekrar lehimleyecek bana sans dile dostum @kritikkutle
tavsiye çipin bacaklarına zarar verebilecek şeyleri pad sökebilecek yöntemleri denememek. ben akkor flaman lambayla söktüm. pad kopardım, çipi bozdum. iş çinden sipariş etmeye kadar gitti. o attığım linkteki durumları takip edersen hikayeyi görebilirsin. programlama konusunda videolu rehberler bol o kısım zor değil. iyi şanslar.
Tüm konularını okudum zaten @kritikkutle hocam sokecek arkadaş Elektronikçi hava lehim istasyonu ile sokecek sadece su mandalla tutturabilirmiyim kafamda soru işareti olan o kısım olmadı c341a ya lehinleyecegim bu arada cip Türkiye de birkaç sitede mevcut olmadı benim anakartin aynısının ikinci elini 500 TL ye buldum
bu ne işe yarayacak onu anlayamadım
Cipin bacaklarını lehimlemeden yerine sıkıştırarak tutturucam ciple ch341a yi birlikte tutturmak için bunu kullanicam mantıksız mi deneyen ve olumlu sonuç alanlari gördüm @kritikkutle
elimde lehimleme imkanı varken kullanmazdım.
@kritikkutle hocam iki kere lehim sokup iki kere lehim yapmak zorunda kalicaz cipi bu işlem sırasına kaybederiz diye korkuyorum zira zarar verirsem en az 1-2 hafta kargo bekleyeceğim tabiki de benimki eğreti bor yöntem ama en azindan cipi korurum diye düşünüyorum
siz bilirsiniz sonucu bekliyorum. iyi şanslar.
@kritikkutle hocam elektronikci arkadaş chipi soktu
mandalla olmaz deyip ch341a ya lehmledi bende programladim.ve tekrar söküp anakarta lehinledi sonuç basarili 🙂 bir bilgi daha dual bioslarda main biosu soksen bile PC backup biosdan açılıyor herşey için teşekkürler
Çift BIOS olan sistemde bu işleme neden gerek duydunuz peki? Main BIOS göçsede jumper dan BackUp BIOS dan boot etmesi lazım zaten aletin?
@ufkabakan main bios çöktü backupdan açmak için. Jumper ve diğer yolların hepsini denedim(hatta maini kısa devre bile yaptırmaya çalıştım) ama biosa girmedi yani mecbur kaldığım için bunca zahmete katlandim ama sonuç zafer ...
sevindim. geçmiş olsun.
Bu isde Katlin var sana tesekkur ederim @kritikkutle
