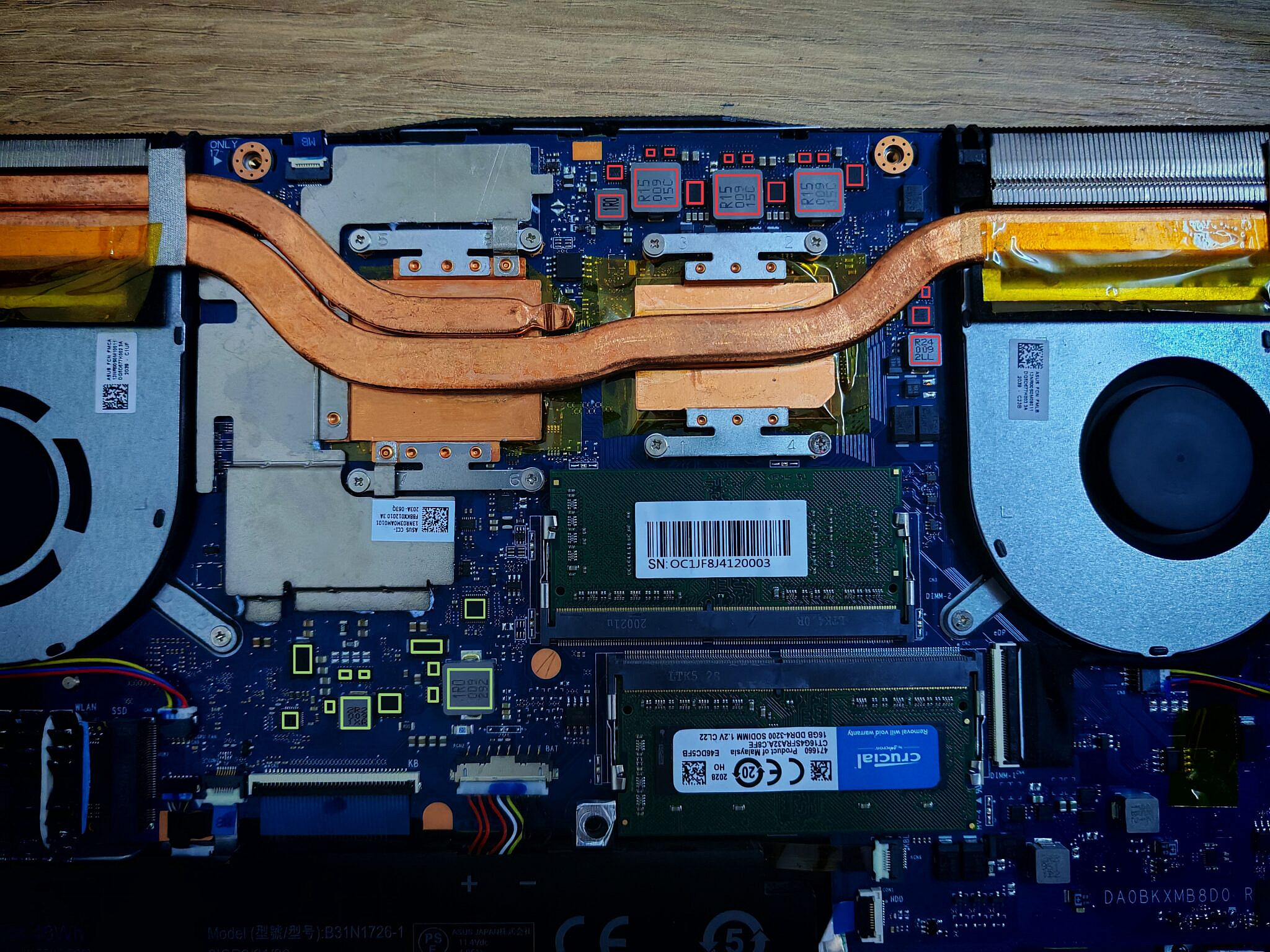

As*s marka 4800H işlemcili laptopum tam yük altındayken sürekli olarak 54W ile 9W arasında gidip geliyor. İşlemci frekansı başta 4200MHz oluyor, ardından 3100MHz oluyor, watt 9a düşünce de 399MHz oluyor. 9-54W arasındaki değişim her 2-3 saniyede bir oluyor. İşlemci sıcaklığı maks 88, ortalama 79-80. Durum böyle olunca acaba VRM'ler ısındığı için güç mü veremiyor dedim ve laptopu söktüm. Kırmızı ile işaretlenenler işlemciye ait ve el değmeyecek kadar sıcak. Yarım saniye parmağımı dokundurduğumda 5 saniye boyunca yangısı geçmiyor. (Ölçüm cihazı olmayınca böyle ölçtüm 🙂 ) Yeşil olanlar ise ekran kartına ait ve kırmızılar kadar olmasa da onlar da epey sıcak. Ancak ekran kartında herhangi bir kısma meydana gelmiyor.
Sanırım işlemcinin kısılma sebebi VRM.. Şunlara soğutucu blok konmaz mı be As*s..
Büyük kırmızılar bobin, ufakları ise mosfet vrm. Bunları da tek tek ölçü aleti lazım ölçmen gerekiyor. Çünkü birisi bozuksa yada sorunluyrsa öbürlerine yük daha fazla bineceğinden ısınma daha fazla olur. Birde fanların çıkış yerine kapton bant ile bantlamışsın ancak oraları zaten üretici açık bırakmış. Sen daha fazla hava akımı olsun fandan çıkan hava direkt soğutucu bloklara üflesin diye planlamışsın ama o kasa içinde de ufak bir soğutmaya mutlaka katkısı vardır. Orada mesela bir türbülans olup daha etkin bir soğutma da yapabilirken sen direkt onu kısıtlamışsın. Bunu şöyle çözebilirsin aslında işlemci frekansını düşür, atıyorum 4200 e kadar çıkmasın. Yüzde 80'e kadar düşür güç yönetiminden 3.3 3.5 ghz arası gidip gelsin mesela ki o ani düşüşler olmasın.
Tamamdır bantları çıkarayım hocam. Elimde multimetre var. Dirençlerini ölçüp kısa devre kontrolü yapmam gerekiyor sanırım değil mi?
@undefined Tabi. Hepsinin kontrolü lazım birde sana bu cihazın boardview'ı lazım. O olmadan işin çok zor. Ha ama o varsa nispeten kolay. Birde şu var şimdi @alipektas dediği gibi güç sorunu olabilir adaptörün soketi notebook tarafından onda bir gidip gelme yapabilir. O güç girişi çevresi farkında olmadan ufacık bir diyot direnç daha fazla ısınıyordur vs. dahada kötüsü herşeyi ölçersin belki 1 haftanı yer bu durum ama gene de bulamayabilirsin. En sonunda çünkü şu çıkar ki genelde oluyor bu durum işlemci lehimli malum o lehiminden kaynaklı sorun oluyor. Çünkü malum eski bir cihaz nereden baksan bir 5 senesi var değil mi ? e birde ryzen'in yeni yeni toparladığı dönemler bunlardan kaynaklı da sorunlar olabilir. Yurtdışındaki forumlara da bakmak lazım.
@teknodeath Hocam hem şematiği hem de boardviewi buldum.
https://drive.google.com/drive/folders/1AvcKLcw1MnN85KYQurpusd-TuOnkknW7?usp=drive_link

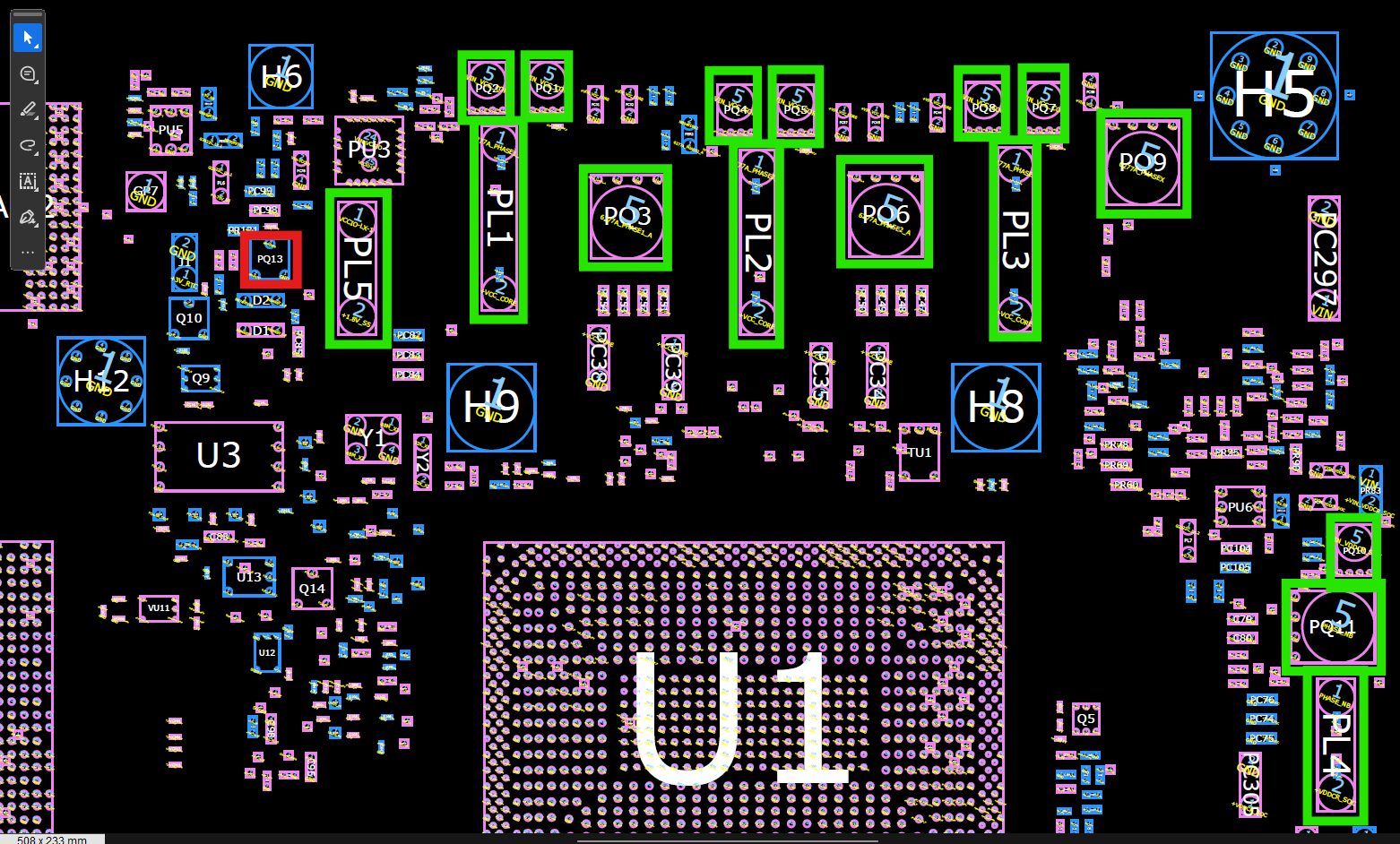

PQ ve PL kodlu devreler benim şikayetçi olduğum, ısınan devreler. Sadece bunları kontrol etmem yeterli midir?
@undefined Bunların bağlantısı nereye kadar gidiyorsa onları tek tek ölçmen lazım. İşte ohm değerleri falan hepsine bakarsın yazar burada zaten. Ama anakartı cihazdan çıkartıp soğutucuyu da çıkart ve hem bios pili hem de kendi pili de takılı olmasın.
@teknodeath Epey zahmetliymiş. Teşekkür ederim.
@undefined Malesef böyle baya zor. Super io io çipi bunlardan yana da sorun çıkabiliyor bazen yani saptamak zor. Bazen hiçbir sorun yok herşey normal bir bakıyorsunuz windows sıkıntısı vs.
@teknodeath
PQ 1-2-4-5-7-8-10
PE600BA - N-Channel
DDDD
SSSG
PQ 1-2-4-5-7-8
GS = 2000 kademesinde -> 456 ohm
DG = 200k kademesinde -> 20.9 ohm
DS = 200k kademesinde -> 22.3 ohm
PQ 10
GS = 2000 kademesinde -> 25 ohm
DG = 200k kademesinde -> 20.9 ohm
DS = 200k kademesinde -> 22.3 ohm
**************
PQ 3-6-9
QN3110M6N - N-Channel
DDDD
SSSG
Tamamının
GS: 2000 kademesinde -> 1500 ohm
DG: 2000 kademesinde -> 455 ohm
DS: Kısadevre, direnç yok - Gate ile source Kısadevre yaptım ancak durum değişmedi.
**************
PQ 11
QM3962M6
Datasheet bulamadım ancak:
DDDD
SSSG'dir diye düşünerek ölçüm yaptım.
GS: 2000 kademesinde -> 1630 ohm
DG: 2000 kademesinde -> 419 ohm
DS: Kısadevre, direnç yok - Gate ile source Kısadevre yaptım ancak durum değişmedi.
@teknodeath Ekran kartına ait
PE600BA devreleri
GS = 2000 kademesinde -> 320 ohm
DG = 2000k kademesinde -> 275 ohm
DS = 2000k kademesinde -> 250 ohm
Ekran kartı gayet düzgün çalışıyor.
@teknodeath Hocam bir de VRM'lerin bilgisayar boşta dururken de cayır cayır ısındığını farkettim.
Bu ölçümlere göre yorumunuz nedir?
Bilgisayarı ilk aldığımda adı bir termal macun ve sürekli throttle olmasına rağmen cinebench r23'te 10400 puan alıyordu.
2 senedir sıvı metal macun ile kullanıyorum. Cinebench r23'te tekrar test yaptım 9500 puan aldım. İşlemci sıcaklığı 74, sıcaklık sebebiyle throttle yok.
Ben yine de sıcaklık kaynaklı olup olmadığına emin olun derim. Bu bileşenler bu sıcaklıklarda çalışacak şekilde yapılmış ve sorun bundan kaynaklanmamış da olabilir. Benim aklıma güç adaptörü geldi bir de. Gerçi ondan olsa kapanırdı çat diye tahmin ediyorum ama ihtimaildir yine de bence.
Şarj kesintisi uyarısı, şarjdayken pilde azalma gibi durumları hiç yaşamadım. Ancak bir kenara yazdım bu ihtimali de.
Benzer bir sorunu Amd smartshift içeren bir laptopta yaşamıştım. Ekran kartı işlemci yük dengesini kurmaya çalışırken uygulamasına göre sapıtabiliyordu.
