Özet: Klavye üzerindeki güç tuşunu nasıl ayırıp bağımsız olarak çalıştırabilirim?
Arkadaşlar merhabalar,
Sanırım elime yüzüme bulaştırmak üzere olduğum ilk proje, yapmaya başladığım ilk proje hakkında yardımlarınızı istiyorum 😀
Elimde z3735f tablet işlemcili, 2gb Ramli tabletten bozma bir laptop vardı. Klavyesi düzgün basmaz hale gelince çöp oldu ama dandikte olsa koca ekranlı bir cihaz, kullanılır diye düşünüyorum. Hiç olmazsa haber sitelerine sokuyor, youtube izleniyor world-excel çalışıyor. Yeni klavye için 150 lira istenince dedim ben bunun daha iyisini yaparım 😀
Planım wireless çalışan, Bluetooth değil, klavye + fare seti alıp masaüstü gibi kullanmaktı. Hem de taşınabilirliğini bozmamış olurum diye düşündüm. Raspberry kadar bi anakartı var zaten. Onu da ekranın arkasına pille birlikte yapıştırdım.
Ama bir sorunum var, güç tuşu klavyenin üzerinde 😀 PC'yi onsuz nasıl çalıştırabilirim merak ediyorum doğrusu. Şimdilik klavyeyi de yapıştırmayı düşünüyorum arkaya ama çok saçma olacak. İlgili resimleri ekliyorum yazıya.
Muhtemelen klavye bağlantısının hemen alt hizasındaki yer, ama bilemedim. Onun da yakın çekim halini atıyorum.
Bir diğer sorum da ayak tavsiyesi olacak, nasıl bir şey yapmalı buna? Masada durabilecek ve çantaya girebilecek bir şeyler. Fotoğraf çerçevesi düşünüyorum ben.
arkası düz metal, görünmüyor. Anakart üzerinden doğrudan olması lazım sanki, öyle değil mi? Lehimleme yeri falan?

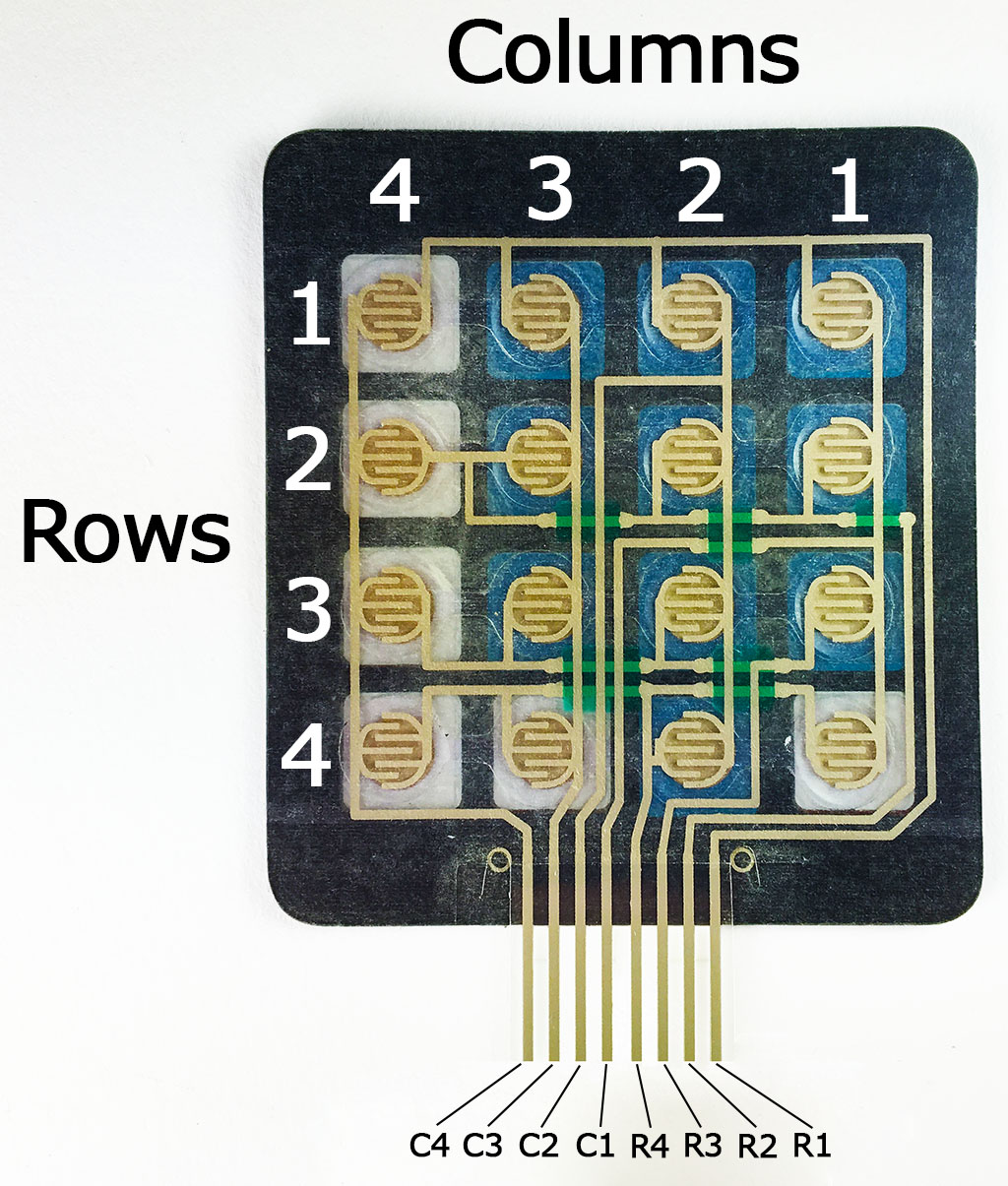

Burada bir arkadaş buttonlardan bir devre yapacaktı araştırdığımda şöyle bir şey bulmuştum. En sağ alttaki buttona basıldığında r4 ve c1 olarak devre kapanıyor oradan hangi tuşa bastığını anlıyordu klavyelerdede aynı mantık var klavyeden açma tuşuna bastığında 2 tane o ince krem rengindeki kablodan elektirik geçmesi lazım onları bulup bir buton bağlayıp onla açabilirsin sanırım.
Sizin klavyenin dizilimi budur demiyorum fakat mantığını göstermek amaçlı atıyorum
@erigma Çok anladğım işler değil, grafikte hiç yardımcı olmuyor 😀 Artık olmadı diğer tuşları çıkarıp üzerine tuş bastırmayacak bir şeyler yapıştırıcam.
@huseyinekrem klavyenin içinin resmini atabilirseniz oradan hangi kablo olduğunu anlayabiliriz fakat net ve düzgün çekilmesi lazım birkaç 3 sayfa şeklinde oluyor 1 sayfa ayırıcı 2 sayfa da ise çizimler var
@erigma Yarın yine bakayım hocam. Olmazsa tekrar yardım isterim.
Bazı bioslarda usb üzerinden açma için seçenek olabiliyor. Ama bu ayarı açabilmek için pc' yi açabilmeniz lazım 😀 Klavyenin pinlerine bütün kombinasyonları deneyecek şekilde elektrik gönderebilirsiniz 🙂
PC'yi açabiliyorum şuan zaten, biosta öyle bir ayar hatırlamıyorum ama bakayım yine.
@huseyinekrem Her biosda yok, siz yine de kurcalayın. Power on via usb falan yazması lazım. Ethernet bağlantısı ile de açılabiliyorlar, ama fotoğraflarda ethernet girişi göremedim.
@seco Ethernet yok evet.
Multimetre lazım olur diye aldım ama hangi ayara getireyim bilmiyorum. 🙂
Şundan var:
http://img.dxcdn.com/productimages/sku_124706_1.jpg
@mrx Bulduktan sonra ne yapmalıyım? O uçları diğerlerinden ayırıp bir switch'e mi bağlayayım?
@mrx Klavye tuşu gibi, anladım.
bağlantı pin lerinden tek tek dene, 2 li 2li kısa devre ettir .
@mrx Fırsat olmadı dışarıdaydım, yeni girdim eve. Nefesim yeterse bakıcam 🙂
Güç işi için flat kablodan ayırıp arkadaşın anlattığı gibi yapabilirsin. Çalışmaması için bir sebep yok. Ayırdıktan sonra diğer kabloların birbirine değmemesine dikkat et sadece. Kazara birbirine değen tuşlar olursa random sinyaller gönderebilir olmayan klavyen 🙂
Kasa konusunda ise boardun köşelerindeki yuvarlak vida yerlerine M3 yada M2 (muhtemelen m3 büyük gelecektir M2 olur) türünde board yükselticiler ile boardu askıya aldıktan sonra (hava akımı sağlamak ve olası board üzerinde kısa devreleri engellemek için) plexiglass yada ince ahşap parçalardan kasa yapabilirsin.
Kasa yaparken fan egzozunun (yani sıcak hava tahliyesinin) olduğundan emin ol. Bir usb portuna içeriden + ve - ayaklarına lehim yaparak bağımsız bir havalandırma sistemi de kurabilirsin.Ben eski bir laptop anakartına ahşaptan kasa yaptım ve yıllardır mini home server olarak kullanıyorum en ufak bir sorun çıkmadı.
Ekstra: Bataryayı projenin içine dahil etmeyi de denemelisin. Bu şekilde kendi içerisinde UPS güç kaynağı olan bir PC elde edersin. Elektrik kesintilerinde pc kapanmasın istiyorsan güzel bir özellik olur.
ÇOK ÖNEMLİ NOT: Batarya ile uğraşırken ekstra dikkatli çalışmalısın. Batarya pinlerine mümkünse hiçbirşey lehimlemeyle uğraşma mekanik olarak bataryayı bilgisayara bağlamaya çalış. Lehimlemen gerekiyorsa minimum ısı ile işini çözmelisin. Çok ısınırsa (300C-400C aralığında 10 saniyeden fazla ısınmasın) iyi ihtimalle batarya hücrelerin ölür, kötü ihtimalle batarya ufak çaplı yangına yol açar. Bataryalar o anlamda tehlikeli o yüzden tekrar söylüyorum dikkatli ol.
https://www.roboshop.com.tr/image/cache/catalog/Yeni_Resimler_3/m3-plastik-civata-vida-800x800.jpg
